DALMEC
Manipulateurs industriels à câble Posivel, jusqu'à 60 kg

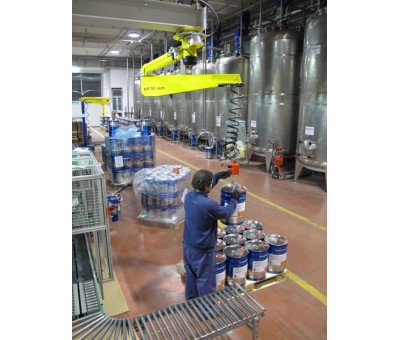

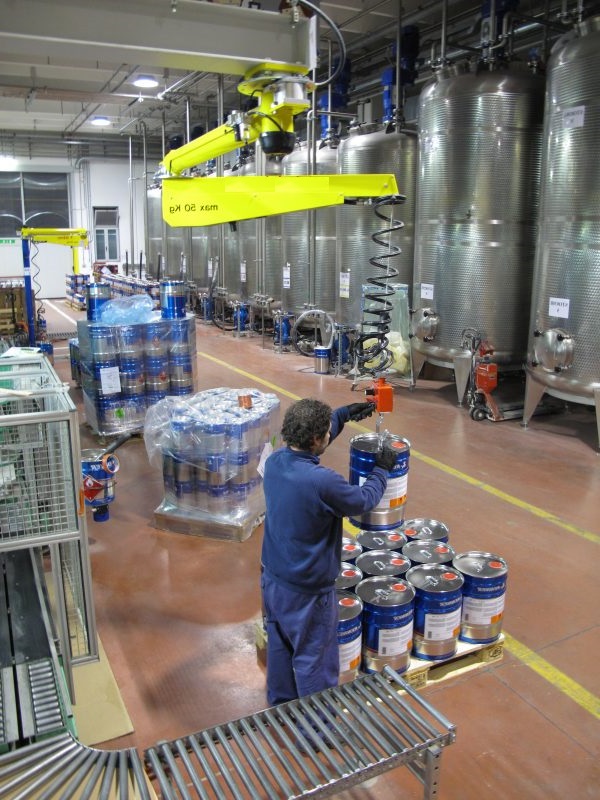

Les manipulateurs industriels à câble pneumatique POSIVEL PV22 et PV26 sont particulièrement adaptés à la manutention de charges intermédiaires jusqu'à 60 kg. Bobines de cables, boites en carton, seaux, bidons, outils ; en supprimant l'effort, ils facilitent la manipulation manuelle de charges légères dans toutes les directions de l’espace.
Ces équilibreurs ergonomiques se distinguent par une structure à double bras articulé avec articulation intermédiaire ce qui assure souplesse et précision des mouvements dans tout le volume de travail. Les outils de préhension associés aux équilibreurs à cables POSIVEL PV sont reliés au préhenseur par deux câbles indépendants en acier pour garantir un maximum de sécurité à l’opérateur.
Le principe de fonctionnement des manipulateurs industriels POSIVEL est un système éprouvé dans de nombreux secteurs d'activité : un vérin pneumatique alimenté à air-comprimé, couplé à un système de transmissions à double câble, assure l’équilibrage de la charge appliquée.
Le vérin amplifie l’action de montée et de descente qui est appliquée manuellement par l’opérateur sur l’outil de préhension ou directement sur la charge.
Le vérin est alimenté par deux circuits préréglés : le premier équilibre en permanence l’outil de préhension, le second équilibre les différents poids de la charge.
Caractéristiques
DISPOSITIFS D’EQUILIBRAGE
- Présélecteur Le disque présélecteur de charges va permettre de régler l’équilibrage en charge en fonction de la masse de la pièce manipulée.
- Levier montée/descente Le mouvement vertical en charge s’obtient par action de l’opérateur sur un levier
- Automatique Le manipulateur est équipé d’un système de recherche d’équilibrage automatique. A chaque préhension, le manipulateur évalue le poids et équilibre la charge instantanément.
| Spécifications du préhenseur manuel à cable pneumatique POSIVEL P22 |
| Force max.: 60 Kg |
| Rayon d’action max:: 2200 mm |
| Vitesse max de levage: 0,5 m/seconde |
| Course verticale: 1400 mm |
| Système de commande: seul pneumatique |
| Alimentation: Air comprimé filtré (40 µm), non lubrifié |
| Pression d’utilisation: 0.7 ÷ 0.8 Mpa |
| Température d’utilisation: de +0° à +45° C |
| Niveau sonore: <70 dB |
| Consommation: de 10 Nl ÷ 50 Nl pour cycle de travail |
| Rotations: |
| – à 360° à l’infini autour de l’axe de la colonne et de l’outil de préhension |
| – à 300° de l’axe intermédiaire |
| Spécifications de l'équilibreur à cable pneumatique POSIVEL P26 |
| Force max.: 60 Kg |
| Rayon d’action max: 2600 mm |
| Vitesse max de levage: 0,5 mi/seconde |
| Course verticale: 1700 mm |
| Système de commande: seul pneumatique |
| Alimentation: Air comprimé filtré (40 µm), non lubrifié |
| Pression d’utilisation: 0.7 ÷ 0.8 Mpa |
| Température d’utilisation: da +0° a +45° C |
| Niveau sonore: <70 dB |
| Consommation: de 10 Nl ÷ 50 Nl pour cycle de travail |
| Rotations: |
| – à 360° à l’infini autour de l’axe de la colonne et de l’outil de préhension |
| – à 300° de l’axe intermédiaire |
