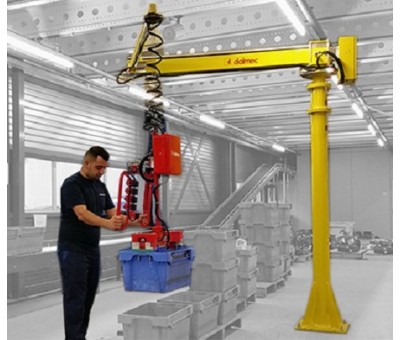

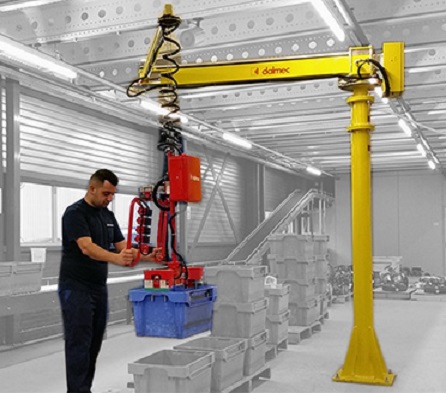

Manipulateur à câble pneumatique Posifil
Véritable annulateur de poids, le manipulateur à câble pneumatique POSIFIL PF est particulièrement destiné à l’équilibrage et à la manipulation manuelle sans effort.
Il accepte tout type de charges unitaire : bac, bois, palette, sacs, bobines, et ce pour un déplacement dans toutes les directions.
La charge en quasi apesanteur; le manipulateur indsutriel à câble permet ainsi à l’opérateur de travailler sans fatigue, avec rapidité et précision, dans des conditions optimales d’ergonomie et de sécurité.
La structure du POSIFIL PF à double bras articulé assure une grande maniabilité des mouvements sur la totalité de la zone de travail. Les outils de préhension sur mesure associés au POSIFIL PF sont reliés au manipulateur par deux câbles indépendants en acier pour garantir un maximum de sécurité à l’opérateur.
PRINCIPE DE FONCTIONNEMENT Un vérin pneumatique alimenté à air-comprimé, couplé à un système de transmissions à double câble, assure l’équilibrage de la charge appliquée. Le vérin amplifie l’action de montée et de descente qui est appliquée manuellement par l’opérateur sur l’outil de préhension ou directement sur la charge. Le vérin est alimenté par deux circuits préréglés : le premier équilibre en permanence l’outil de préhension, le second équilibre les différents poids de la charge.
Caractéristiques
DISPOSITIFS D’EQUILIBRAGE
- Présélecteur : le disque présélecteur de charges va permettre de régler l’équilibrage en charge en fonction de la masse de la pièce manipulée.
- Levier montée/descente : le mouvement vertical en charge s’obtient par action de l’opérateur sur un levier.
- Automatique : le manipulateur est équipé d’un système de recherche d’équilibrage automatique. A chaque préhension, le manipulateur évalue le poids et équilibre la charge instantanément.
| Spécifications du manipulateur à cable pneumatique POISIFIL |
|
Force max.: 140 Kg
|
| Rayon d’action max: 3000 mm |
| Vitesse max de levage: 0,5 m/seconde |
| Course verticale: 1800 mm |
| Système de commande: seul pneumatique |
| Alimentation: Air comprimé filtré (40 µm), non lubrifié |
| Pression d’utilisation: 0.7 ÷ 0.8 Mpa |
| Température d’utilisation: de +0° à +45° C |
| Niveau sonore: <70 dB |
| Consommation: de 20 Nl ÷ 100 Nl pour cycle de travail |
| Rotations 360° à l’infini autour de l’axe de la colonne et de l’outil de préhension |
| à 315° de l’axe intermédiaire |
