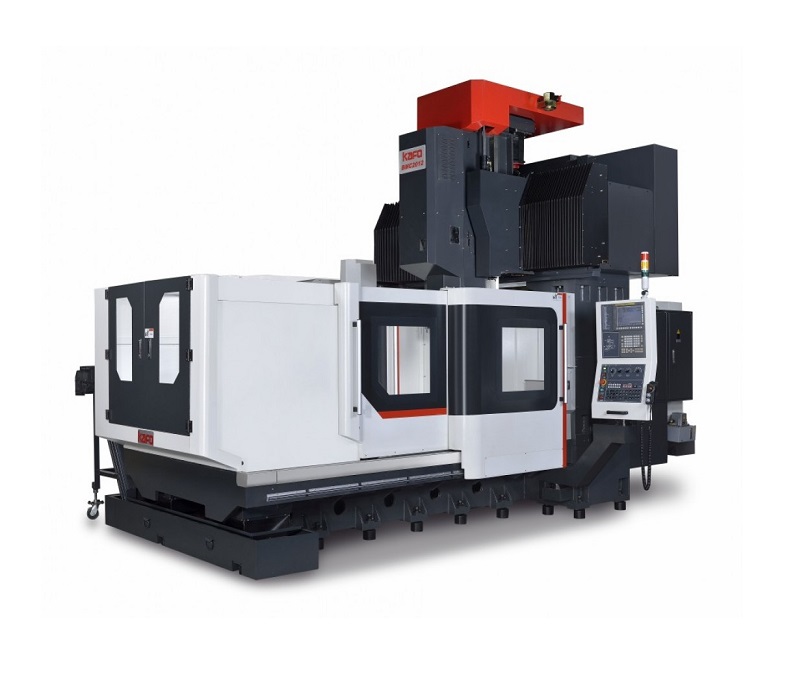

Centre d’usinage a portique KAFO - BMC 4 - 26 tonnes
Caractéristiques :
- Course axe X : 2100 à 8100 mm
- Course axe Y : 1200 à 2200 mm

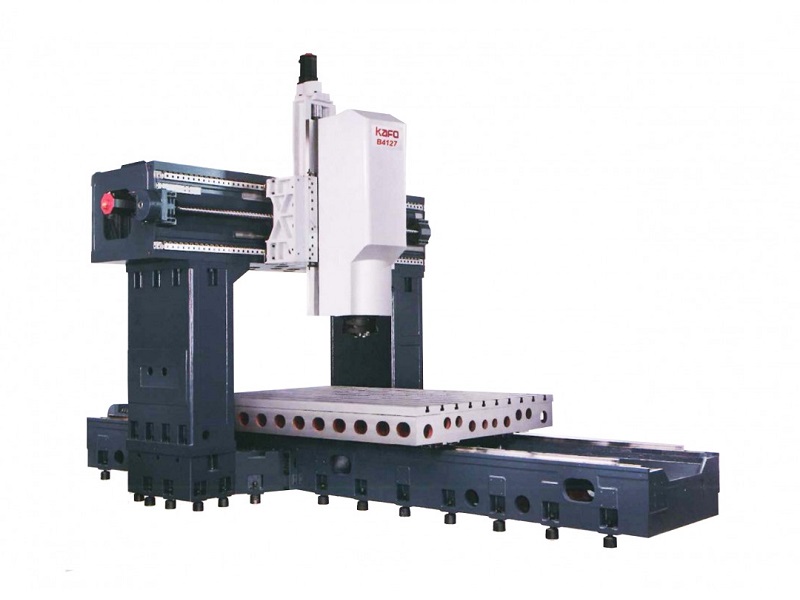

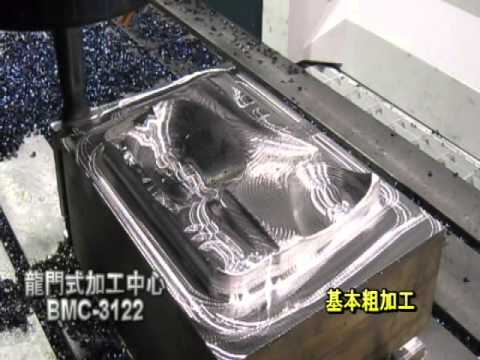

Les centres d'usinage à portique KAFO type B et BMC possèdent une traverse et une colonne fixe tout en ayant une table mobile.
Machines de grandes capacités, elles bénéficient d'une construction technique robuste et fiable. Les guidages linéaires sur les axes X et Y sont de types "à rouleaux" et d’une grande précision. L'axe Z, il est guidé par un guidage prismatique revêtu de thurcite, ce qui lui confère un bon coefficient de frottement et une rigidité importante.

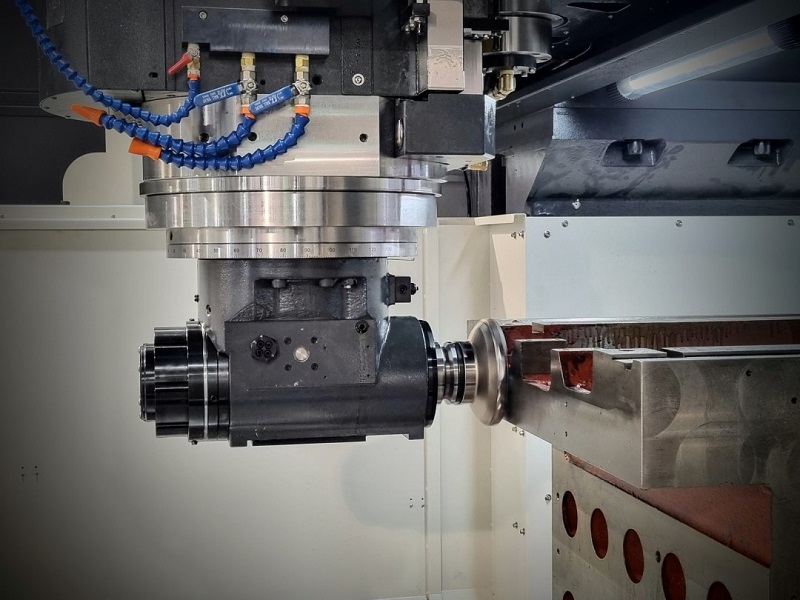

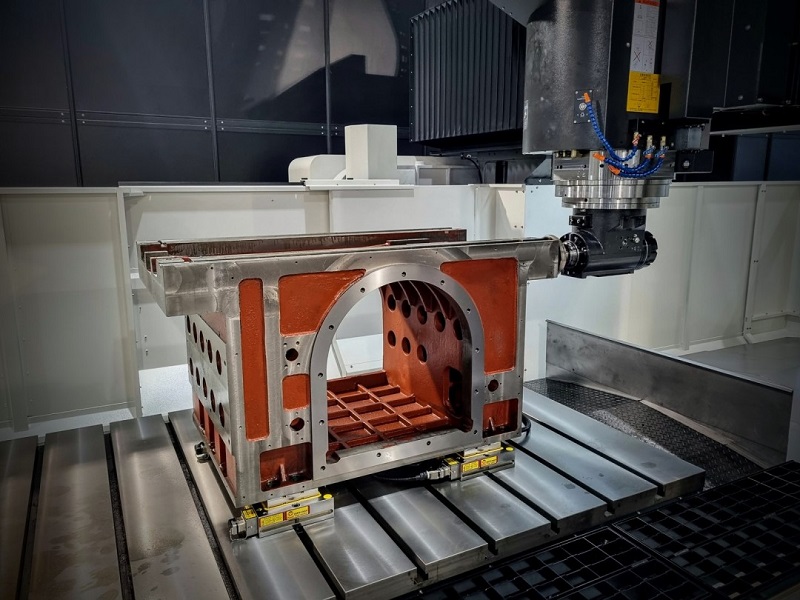

Chaque centre d'usinage à portique KAFO peut être équipé de différentes têtes (tête de fraisage à 90 degrés, tête universelle, tête d'extension, tête multidirectionnelle, etc.).
Disponible et adaptable selon vos besoins (fabrication de moules, industrie aérospatiale, production d'énergie, automobile et bien d'autre) , cette gamme de centre d'usinage à portique vous fait bénéficier :
- D'éléments testés par la méthode des éléments finis pour le dimensionnement (bâti, table, colonne, traverse, coulant...)
- Des inserts sont ajoutés aux endroits stratégiques assurant une forte rigidité des éléments pour une grande précision et durabilité.
- D'une forte résistance aux variations thermiques (Fonte de méehanite).
- D'une boite de vitesse monobloc extrêmement rigide
- D'une transmission à deux rapports qui assure un "couple" important même à basse vitesse, pour un enlèvement de copeaux optimal
- D'une boite de vitesse avec une rotation élevée, un coefficient de friction relativement bas, silencieuse et aux performances idéales.
- L'ensemble de la machine est constitué de trois axes utilisant des guidages linéaires à rouleaux allemand INA ou les guidages linéaires japonais NSK / THK.
Caractéristiques
| Course axe X | 2100 à 8100 mm |
|---|---|
| Course axe Y | 1200 à 2200 mm |
| Course axe Z | 800 / 900 mm |

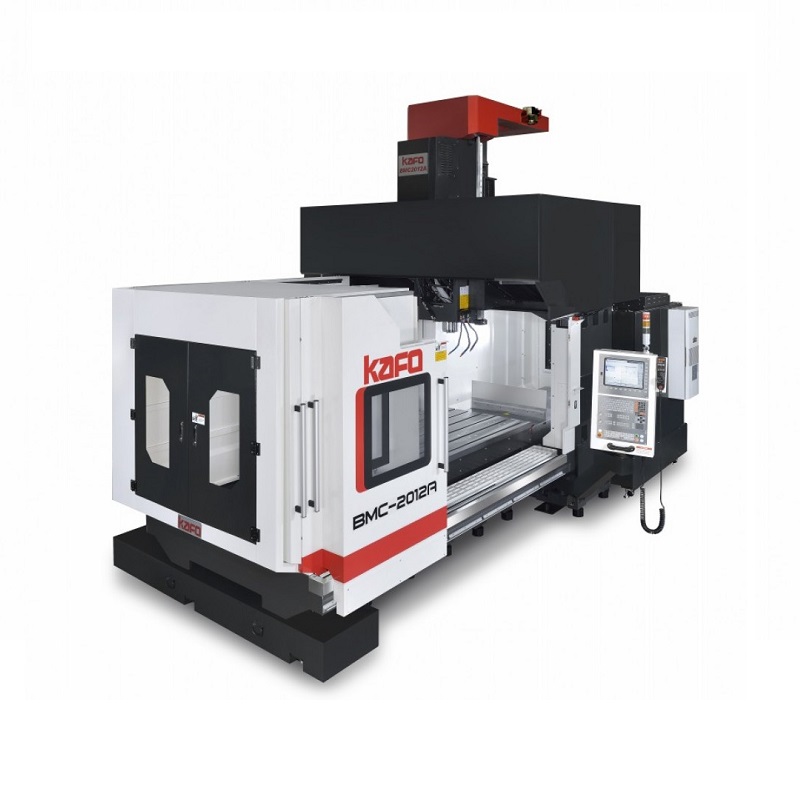

| Centre d'usinage à portique | BMC-2015 | BMC-3012A | BMC-3012 | BMC-2012A |
| Course longitudinale (X) (mm) | 2100 | 3100 | 3100 | 2100 |
| Course transversale (Y) (mm) | 1500 | 1200 | 1200 | 1200 |
| Course verticale (Z) (mm) | 800 | 800 | 800 | 800 |
| Distance nez de broche / table (mm) | 200 à 1000 | 150 à 950 | 200 à 1000 | 150 à 950 |
| Distance entre les 2 colonnes (mm) | 1650 | 1350 | 1350 | 1350 |
| Dimensions de la table (mm) | 2000 x 1400 | 3000 x 1100 | 3000 x 1100 | 2000 x 1100 |
| Rainures en T (écart x larg x nb) | 22 x 9 x 160 | 22 x 7 x 160 | 22 x 7 x 160 | 22 x 7 x 160 |
| Capacité max. de chargement (kg) | 6000 | 5000 | 5000 | 4000 |
| Type de transmission | Engrenage | Entrainement direct | Engrenage | Entrainement direct |
| Puissance moteur de broche (kw) | 15/18.5 | 15/18.5 | 15/18.5 | 15/18.5 |
| Vitesse de broche (tr/min) | 6000 | 8000 | 6000 | 8000 |
| Avances de travail (m/min) | 10 | 10 | 10 | 10 |
| Avances rapides (X/Y/Z) (m/min) | 20 / 20 / 15 | 20 / 20 / 15 | 20 / 20 / 15 | 20 / 20 / 15 |
| Précision de positionnement (mm) | 0.020 | 0.025 | 0.025 | 0.020 |
| Précision de répétabilité (mm) | 0.015 | 0.02 | 0.02 | 0.015 |
| Attachement de broche | BT50 / CAT50 | BT40 / CAT40 | BT50 / CAT50 | BT40 / CAT40 |
| Magasin d'outils (nb) | 30 | 32 | 30 | 32 |
| Ø max des outils (mm) | Ø125 | Ø75 | Ø125 | Ø75 |
| Ø max outils (Sans outils adjacents) | Ø215 | Ø127 | Ø215 | Ø127 |
| Longueur max des outils (mm) | 400 | 300 | 400 | 300 |
| Poids max des outils (kg) | 20 | 7 | 20 | 7 |
| Poids total de la machine (kg) | 19000 / 21500 | 22500 / 25000 | 22500 / 25000 | 18000 / 20500 |
| dimensions (L xl x H) (mm) | 6040x4530x4260 | 8040 x 4230 x 4340 | 8040 x 4230 x 4340 | 6040 x 4230 x 4340 |
| Centre d'usinage à portique | BMC-2012 | BMC-3015 | BMC-2616 | BMC-2622 |
| Course longitudinale (X) (mm) | 2100 | 3100 | 2600 | 2600 |
| Course transversale (Y) (mm) | 1200 | 1500 | 1600 | 2200 |
| Course verticale (Z) (mm) | 800 | 800 | 900 | 900 |
| Distance nez de broche / table | 200 à 1000 | 200 à 1000 | 200 à 1100 | 200 à 1100 |
| Distance entre les 2colonnes (mm) | 1350 | 1650 | 1700 | 2300 |
| Dimensions de la table (mm) | 2000 x 1100 | 3000 x 1400 | 2500 x 1500 | 2500 x 2100 |
| Rainures en T (écart x larg x nb) | 22 x 7 x 160 | 22 x 9 x 160 | 22 x 9 x 160 | 28 x 10 x 200 |
| Capacité max. de chargement (kg) | 4000 | 7000 | 9000 | 11000 |
| Type de transmission | Engrenage | Engrenage | Engrenage | Engrenage |
| Puissance moteur de broche (kw) | 15/18.5 | 15/18.5 | 22/26 | 22/26 |
| Vitesse de broche (tr/min) | 6000 | 6000 | 6000 | 6000 |
| Avances de travail (m/min) | 10 | 10 | 10 | 10 |
| Avances rapides (X/Y/Z) (m/min) | 20 / 20 / 15 | 20 / 20 / 15 | 24 / 24 /15 | 20 / 20 / 15 |
| Précision de positionnement (mm) | 0.020 | 0.025 | 0.022 | 0.022 |
| Précision de répétabilité (mm) | 0.015 | 0.02 | 0.017 | 0.017 |
| Attachement de broche | BT50 / CAT50 | BT50 / CAT50 | BT50 / CAT50 | BT50 / CAT50 |
| Magasin d'outils (nb) | 30 | 30 | 30 | 30 |
| Ø max des outils (mm) | Ø125 | Ø125 | Ø125 | Ø125 |
| Ø max outils (Sans outils adjacts) | Ø215 | Ø215 | Ø215 | Ø215 |
| Longueur max des outils (mm) | 400 | 400 | 400 | 400 |
| Poids max des outils (kg) | 20 | 20 | 20 | 20 |
| Poids total de la machine (kg) | 18000 / 20500 | 24000 / 26500 | 29000 / 31500 | 31500 / 34000 |
| dimensions (L xl x H) (mm) | 6040x4230x4340 | 8040x4530x4260 | 7790x3590/4100x4570 | 7540x5100/5400x4570 |
| Centre d'usinage à portique | BMC-3116 | BMC-4116 | BMC-5116 | BMC-6116 |
| Course longitudinale (X) (mm) | 3100 | 4100 | 5100 | 6100 |
| Course transversale (Y) (mm) | 1600 | 1600 | 1600 | 1600 |
| Course verticale (Z) (mm) | 900 | 900 | 900 | 900 |
| Distance nez de broche / table (mm) | 200 à 1100 | 200 à 1100 | 200 à 1100 | 200 à 1100 |
| Distance entre les 2 colonnes (mm) | 1700 | 1700 | 1700 | 1700 |
| Dimensions de la table (mm) | 3000 x 1500 | 4000 x 1500 | 5000 x 1500 | 6000 x 1500 |
| Rainures en T (écart x larg x nb) | 22 x 9 x 160 | 22 x 9 x 160 | 22 x 9 x 160 | 22 x 9 x 160 |
| Capacité max. de chargement (kg) | 11000 | 14000 | 17000 | 20000 |
| Type de transmission | Engrenage | Engrenage | Engrenage | Engrenage |
| Puissance moteur de broche (kw) | 22/26 | 22/26 | 22/26 | 22/26 |
| Vitesse de broche (tr/min) | 6000 | 6000 | 6000 | 6000 |
| Avances de travail (m/min) | 10 | 10 | 10 | 10 |
| Avances rapides (X/Y/Z) (m/min) | 24 / 24 /15 | 20 / 24 /15 | 15 / 20 / 15 | 10 / 20 / 15 |
| Précision de positionnement (mm) | 0.025 | 0.03 | 0.040 | 0.050 |
| Précision de répétabilité (mm) | 0.02 | 0.025 | 0.03 | 0.035 |
| Attachement de broche | BT50 / CAT50 | BT50 / CAT50 | BT50 / CAT50 | BT50 / CAT50 |
| Magasin d'outils (nb) | 30 | 30 | 30 | 30 |
| Ø max des outils (mm) | Ø125 | Ø125 | Ø125 | Ø125 |
| Ø max outils (Sans outils adjacents) | Ø215 | Ø215 | Ø215 | Ø215 |
| Longueur max des outils (mm) | 400 | 400 | 400 | 400 |
| Poids max des outils (kg) | 20 | 20 | 20 | 20 |
| Poids total de la machine (kg) | 31000 / 33500 | 35000 / 37500 | 39000 / 41500 | 43000 / 45500 |
| dimensions (L xl x H) (mm) | 8840x3590/4100x4570 | 10750x3590/4100 x 4570 | 12660x3590/4100 x 4570 | 14570x3590/4100 x 4570 |
| Centre d'usinage à portique | BMC-4122 | BMC-5122 | BMC-6122 | BMC-8122 |
| Course longitudinale (X) (mm) | 4100 | 5100 | 6100 | 8100 |
| Course transversale (Y) (mm) | 2200 | 2200 | 2200 | 2200 |
| Course verticale (Z) (mm) | 900 | 900 | 900 | 900 |
| Distance nez de broche / table (mm) | 200 à 1100 | 200 à 1100 | 200 à 1100 | 200 à 1100 |
| Distance entre les deux colonnes (mm) | 2300 | 2300 | 2300 | 2300 |
| Dimensions de la table (mm) | 4000 x 2100 | 5000 x 2100 | 6000 x 2100 | 8000 x 2100 |
| Rainures en T (écart x larg x nb) | 28 x 10 x 200 | 28 x 10 x 200 | 28 x 10 x 200 | 28 x 10 x 200 |
| Capacité max. de chargement (kg) | 17 000 | 20 000 | 23 000 | 26 000 |
| Type de transmission | Engrenage | Engrenage | Engrenage | Engrenage |
| Puissance moteur de broche (kw) | 22/26 | 22/26 | 22/26 | 22/26 |
| Vitesse de broche (tr/min) | 6000 | 6000 | 6000 | 6000 |
| Avances de travail (m/min) | 10 | 10 | 10 | 10 |
| Avances rapides (X/Y/Z) (m/min) | 15 / 20 / 15 | 15 / 20 / 15 | 10 / 20 / 15 | 10 / 15 / 15 |
| Précision de positionnement (mm) | 0.03 | 0.04 | 0.050 | 0.055 |
| Précision de répétabilité (mm) | 0.025 | 0.03 | 0.035 | 0.035 |
| Attachement de broche | BT50 / CAT50 | BT50 / CAT50 | BT50 / CAT50 | BT50 / CAT50 |
| Magasin d'outils (nb) | 30 | 30 | 30 | 30 |
| Ø max des outils (mm) | Ø125 | Ø125 | Ø125 | Ø125 |
| Ø max outils (Sans outils adjacents) | Ø215 | Ø215 | Ø215 | Ø215 |
| Longueur max des outils (mm) | 400 | 400 | 400 | 400 |
| Poids max des outils (kg) | 20 | 20 | 20 | 20 |
| Poids total de la machine (kg) | 37500 / 40000 | 41500 / 44000 | 45500 / 49000 | 53500 / 57000 |
| dimensions (L xl x H) (mm) | 10750x5100/5400 x 4570 | 12750x5100/5400 x 4570 | 14800x5100/5400 x 4570 | 18740x5100/5400 x 4570 |
Mot du fournisseur
EQUIPEMENTS STANDARDS :
- Commande numérique FANUC 0iMF avec écran 10,4’’
- Transformateur pour raccordement sur réseau 380V
- Attachement de broche type BT50
- Magasin 30 outils
- Tête à engrenages 6000 tr/min pour une puissance de 22/26Kw
- Sytème de graissage centralisé
- Lubrification automatique des axes
- Carrénage semi-intégral (Cartérisation périphérique de la machine sans toit)
- Groupe de refroidissement de broche et des vis a billes
- Fonction de taraudage rigide
- Double convoyeur queue de cochon + convoyeur a chaine avec extracteur
- Dispositif d’arrosage en périphérie de broche avec bacs et pompe de relevage
- Pédale pour le déclenchement manuel de l'outil
- Manivelle électronique déportée
- Pistolet de nettoyage
- Déshuileur
- Ventilation de l’armoire électrique
- Eclairage de la zone de travail
EQUIPEMENTS OPTIONNELS :
- Tête de fraisage 4000 tr/min avec une puissance de 30/37kw
- Tête de fraisage 8000 tr/min avec une puissance de 22/26kw
- Course supplémentaire de 200 à 400 mm sur l'axe Z
- Cartérisation intégrale avec toit
- Magasin 40 et 60 outils
- Règles linéaires sur les 3 axes
- Arrosage centre broche
- Tête de fraisage (universelle....)
- Extension tête de fraisage
- Palpeur outil et palpeur pièce
- Table rotative programmable
