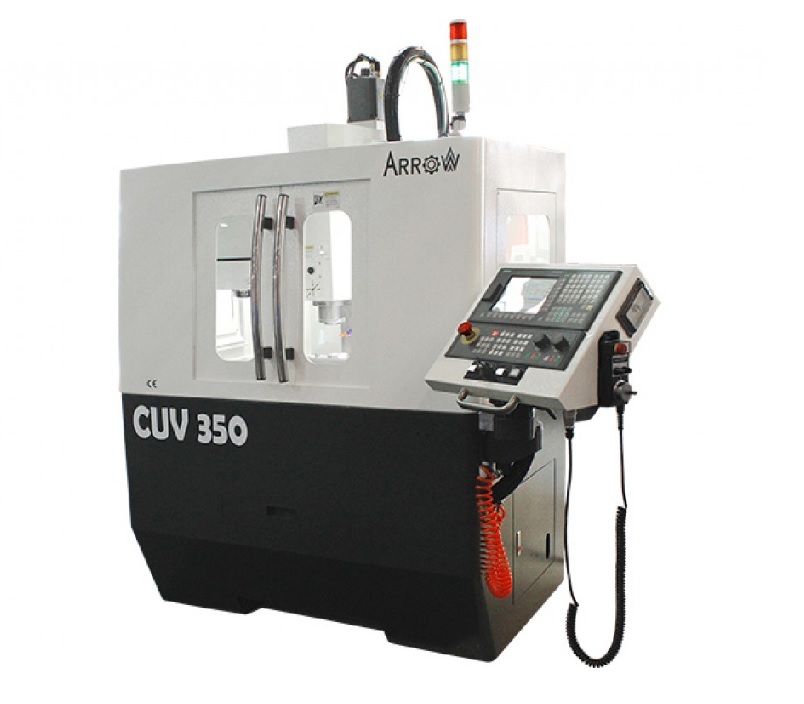

Centre d’usinage vertical 3 axes compact ARROW - CUV350
Le centre d'usinage ARROW 3 axes Arrow - Type CUV 350 est un équipement compact, avec empreinte au sol réduite.
Véritable machine-outil, elle est particulièrement adaptée aux laboratoires de recherches, aux centres de formation ou aux ateliers d'usinages de pièces peu encombrantes.

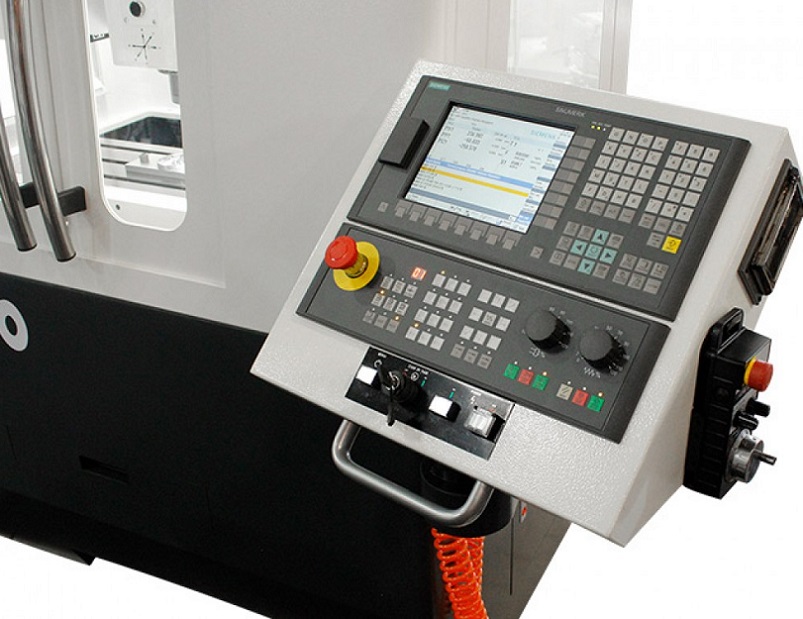

Son pack SIEMENS "CN 808D Advance + moteur + variateur" vous permettra de réaliser facilement vos pièces en ISO ou en programmation de cycles.
Les courses XYZ de 350x210x340mm autorisent les opérations de fraisage sur des pièces métalliques ou organiques.
Le centre d'usinage ARROW CUV350 se caractérise notamment par :
- Un bâti en fonte de mééhanite largement dimensionné et étudié par éléments finis.
- Une colonne, une table et un bâti de table traités puis stabilisés afin de libérer les contraintes mécaniques.
- Des guidages linéaires sur les 3 axes de type rails à billes avec patin de guidage.
- Une broche mécanique 8 000 tr/min
- Un moteur de broche Siemens 1,5Kw avec frein
- Des moteurs d'axes Siemens

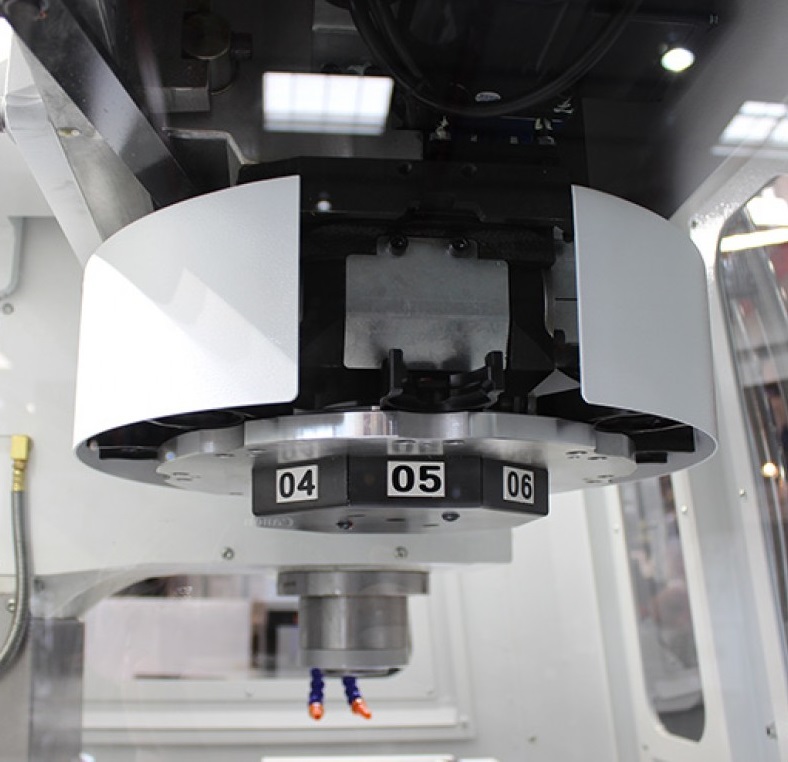

- Un magasin d' outil a 8 postes
- Une soufflette
- De nombreux équipements de personnalisation : changeur d'outil, 4ème axe, simulateur, etc.
Caractéristiques
| Course axe X | 350 mm |
|---|---|
| Course axe Y | 210 mm |
| Course axe Z | 340 mm |
| Centre d'usinage 3 axes compact | ARROW CUV350 |
| Dimensions table (L x l) (mm) | 810 x 250 |
| Rainures ( Nb x L x espacement) (mm) | 3 x 16 x80 |
| Poids admissible (Kg) | 80 |
| X - Y - Z (mm) | 350 x 210 x 340 |
| Distance nez de broche - table (mm) | 50 à 390 |
| Nez de broche | BT30 |
| Puissance moteur (W) | 1500 |
| Vitesse de rotation (trs/min) | 8000 |
| Vitesse de déplacement rapide (mm/min) | 10000 |
| Vitesse de travail (mm/min) | 0 à 10000 |
| Nombre d'outils | 8 |
| Diamètre maxi de l'outil (mm) | 80 |
| Longueur maxi de l'outil (mm) | 200 |
| Poids maxi de l'outil (Kg) | 3 |
| Type de changeur (s) | parapluie |
| Encombrement (L x l x h) (mm) | 1910 x 1850 x 2050 |
| Poids (Kg) | 1400 |
| Distance centre broche - colonne (mm) | 260 |
| Type de guidage | linéaire avec patins a billes |
| Puissance installée (Kva) | 12 |
| Marque | Siemens 808D |
| Version | PPU16 |
| Nbre d'interpollation d'axes maxi | 4 |
Mot du fournisseur
EQUIPEMENTS OPTIONNELS
- CN SIEMENS (au lieu de SIEG)
- Cartérisation intégrale transparente

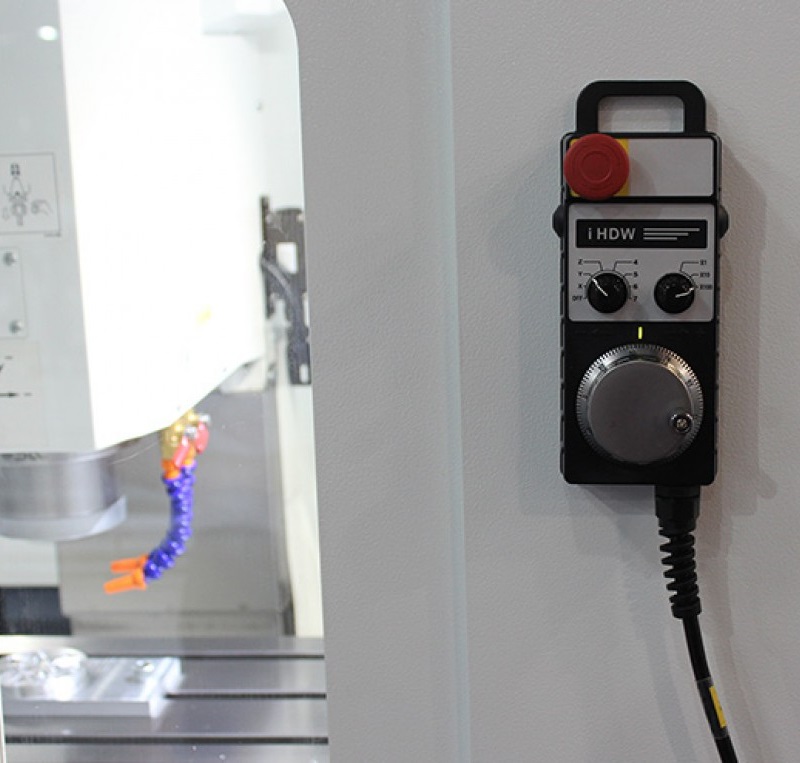

- Manivelle électronique déportée
- Changeur outils type parapluie 12 outils
- Pupitre mobile pour ordinateur
- 4ième axe
- Simulateur
- License hors poste
- Etau
- Coffret pince ER16
- Coffret porte pinces BT20/ER16
- Coffret de bridage
