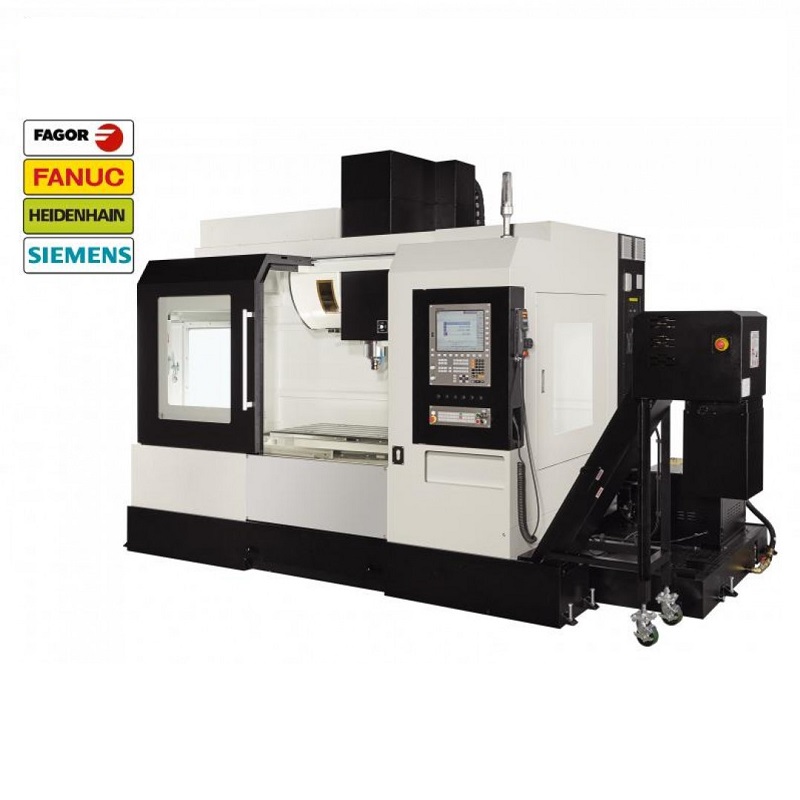

Centre d’usinage vertical 3 axes MICROCUT - M
Caractéristiques :
- Course axe X : 760 à 1600 mm
- Course axe Y : 440 à 800 mm
Le centre d'usinage vertical série M constitue le standard des centres verticaux 3 axes Microcut. Avec des courses longitudinales de 760 à1600mm selon modèle, il fournit des capacités de travail pour l'aluminium, l' acier et l' inox à des vitesses confortables sans pour autant constituer de l' UGV.

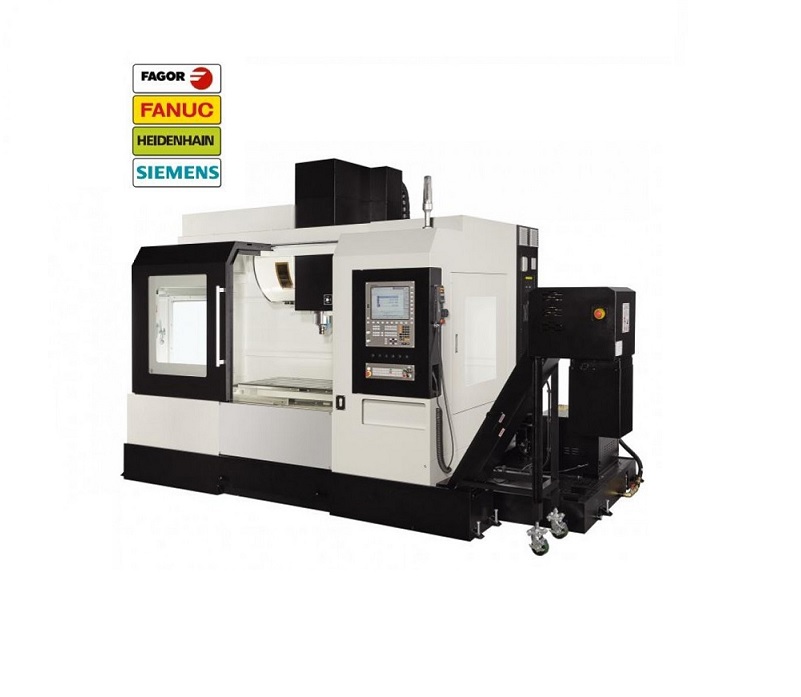

Très polyvalente, cette série de machines peuvent recevoir au choix les commandes numériques Fagor, Siemens, Heidenhain, Fanuc ou Mitsubishi.
Ce centre d'usinage constitue une solution robuste et néanmoins économique pour les ateliers de mécanique générale et de mécanique de précision... Il se caractérise par :

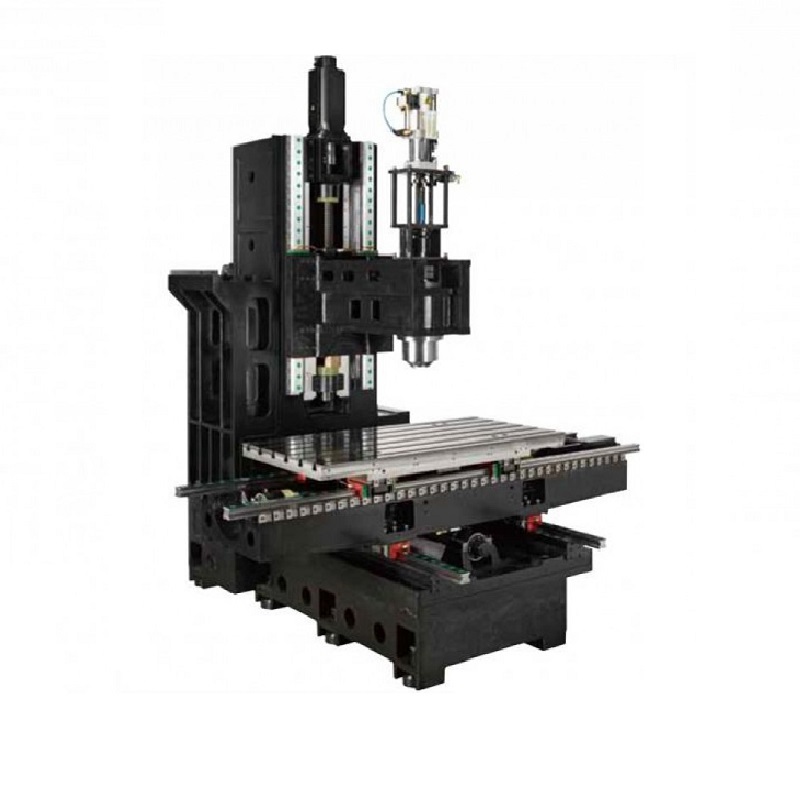

- Des guidages linéaires à rail sur les 3 axes avec patins a billes (M760) ou a rouleaux (autres modèles), permettant unre reprise de charge interessante et des vitesses de déplacements rapides

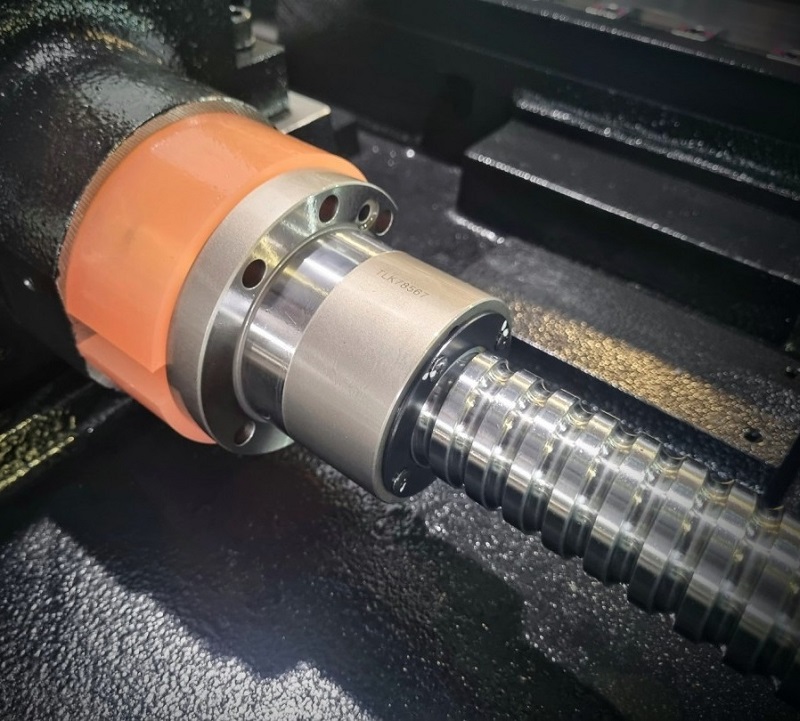

- Des vis a billes de précision de classe C3 sur chaque axe. Cers dernières sont précontraintes pour diminuer les déformations provoquées par l'échauffement
- Un entrainement des axes linéaires est à montage direct (pas de poulie courroie)
- Une broche mécanique 10.000tr/min en standard en cone #40, monté sur des roulements angulaires précontraints.
- Un magasin a bras 24 outils
- La fonction de taraudage rigide
- Des buses de nettoyages permettant un dégagement optimal des copeaux dans l'enceinte d'usinage
- Des buses d'arrosage en périphérie de broche

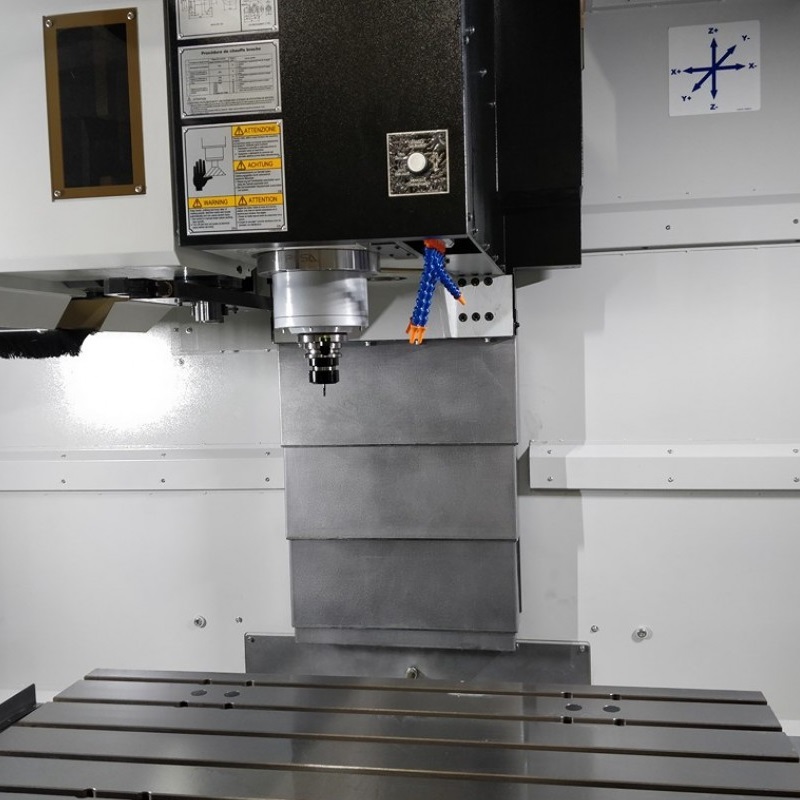

- Des carters téléscopiques robustes protegeant les glissieres
- Une manivelle électronique déportée facilitant les opérations de réglage sur la machine
- Un convoyeur a copeaux a chaine
Caractéristiques
| Course axe X | 760 à 1600 mm |
|---|---|
| Course axe Y | 440 à 800 mm |
| Course axe Z | 460 à 850 mm |

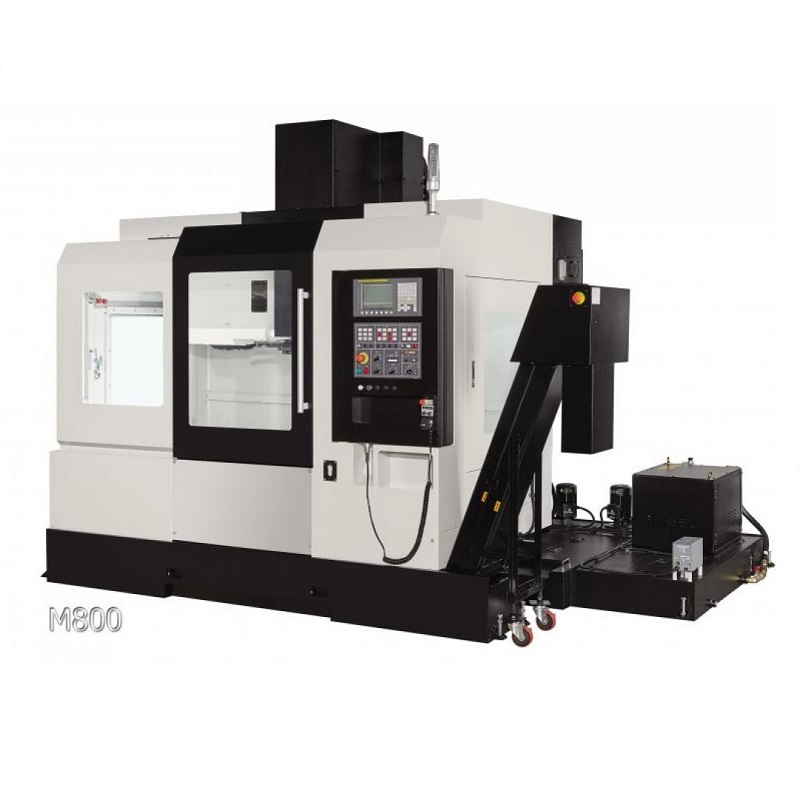

| Centre d'usinage vertical | M760 | M800 | M1050 |
| TABLE (.) | . | ||
| Dimension de la table (mm) | 910X410 | 900X520 | 1200X600 |
| Poids sur la table (kg) | 350 | 450 | 800 |
| COURSES | . | ||
| Course en X (mm) | 760 | 800 | 1050 |
| Course en Y (mm) | 440 | 500 | 600 |
| Course en Z (mm) | 460 | 500 | 600 |
| BROCHE | . | ||
| Cône de broche standard | ISO40 | ISO40 | ISO40 |
| Puissance broche Fanuc (KW) | 7.5/11 | 7.5/11 | 11//15 |
| DEPLACEMENTS DES AXES | . | ||
| diametre des vis (mm) | 35 | 35 | 45 |
| Avances rapides XYZ (M/mn) | 30 | 30 | 30 |
| GLISSIERES | . | ||
| X/Y/Z | linéaire/billes | linéaire/billes | linéaire/rouleaux |
| CHANGEUR OUTILS | . | ||
| Nbres outils standard | 24 | 24 | 24 |
| Temps chag. outil (sec) | 1.94 | 1.94 | 1.94 |
| Poids maxi par outil (kg) | 8 | 8 | 8 |
| Diametre maxi d' outil (mm) | 75 | 75 | 75 |
| Diam maxi outil poche libre (mm) | 125 | 125 | 125 |
| Longueur maxi d' outil (mm) | 300 | 300 | 300 |
| PRECISION | . | ||
| De positionnement (mm) | 0.01/300 | 0.01/300 | 0.01/300 |
| De répétabilité (mm) | +/- 0.01 | +/- 0.01 | +/- 0.01 |
| DIMENSIONS | . | ||
| Longueur avec convoyeur (mm) | 3400 | 3838 | 4320 |
| Profondeur (mm) | 2000 | 2300 | 2300 |
| Poids (kg) | 4350 | 6250 | 7000 |
| Vitesse de broche standard (trs/mn) | 10.000 | 10.000 | 10.000 |
| Vitesse de broche option (trs/mn) | 12.000 / 15.000 | 12.000 / 15.000 | 12.000 / 15.000 |
| Puissance broche Heidenhain (KW) | 7/11.5 | 7/11.5 | 10//14 |
| Puissance broche Siemens (KW) | 7/10.5 | 7/10.5 | 10.5/15.8 |
| Puissance broche fagor (KW) | 7,5/11 | 7.5/11 | 11//15 |
| Nbres outils en option | 16 / 30 | 0 | 30 / 40 |
| Centre d'usinage vertical | M1200 | M1400 | M1600 |
| TABLE (.) | . | ||
| Dimension de la table (mm) | 1400X710 | 1500X600 | 1700X600 |
| Poids sur la table (kg) | 1000 | 1000 | 1200 |
| COURSES | . | ||
| Course en X (mm) | 1200 | 1400 | 1600 |
| Course en Y (mm) | 730 | 800 | 800 |
| Course en Z (mm) | 650 | 800 | 850 |
| BROCHE | . | ||
| Cône de broche standard | ISO40 | ISO40 | ISO40 |
| Puissance broche Fanuc (KW) | 11//15 | 11//15 | 11//15 |
| DEPLACEMENTS DES AXES | . | ||
| diametre des vis (mm) | 45 | 45 | 45 |
| Avances rapides XYZ (M/mn) | 30 | 30 | 30 |
| GLISSIERES | . | ||
| X/Y/Z | linéaire/rouleaux | linéaire/rouleaux | linéaire/rouleaux |
| CHANGEUR OUTILS | . | ||
| Nbres outils standard | 24 | 24 | 24 |
| Temps chag. outil (sec) | 1.94 | 1.94 | 1.94 |
| Poids maxi par outil (kg) | 8 | 8 | 8 |
| Diametre maxi d' outil (mm) | 75 | 75 | 75 |
| Diam maxi outil poche libre (mm) | 125 | 125 | 125 |
| Longueur maxi d' outil (mm) | 300 | 300 | 300 |
| PRECISION | . | ||
| De positionnement (mm) | 0.01/300 | 0.01/300 | 0.01/300 |
| De répétabilité (mm) | +/- 0.01 | +/- 0.01 | +/- 0.01 |
| DIMENSIONS | . | ||
| Longueur avec convoyeur (mm) | 4250 | 5200 | 5200 |
| Profondeur (mm) | 2600 | 2700 | 2700 |
| Poids (kg) | 8850 | ||
| Vitesse de broche standard (trs/mn) | 10.000 | 10.000 | 10.000 |
| Vitesse de broche option (trs/mn) | 12.000 / 15.000 | 12.000 / 15.000 | 12.000 / 15.000 |
| Puissance broche Heidenhain (KW) | 10//14 | 10//14 | 10//14 |
| Puissance broche Siemens (KW) | 10.5/15.8 | 10.5/15.8 | 10.5/15.8 |
| Puissance broche fagor (KW) | 11//15 | 11//15 | 11//15 |
| Nbres outils en option | 30 / 40 | 30 / 40 | 30 / 40 |
