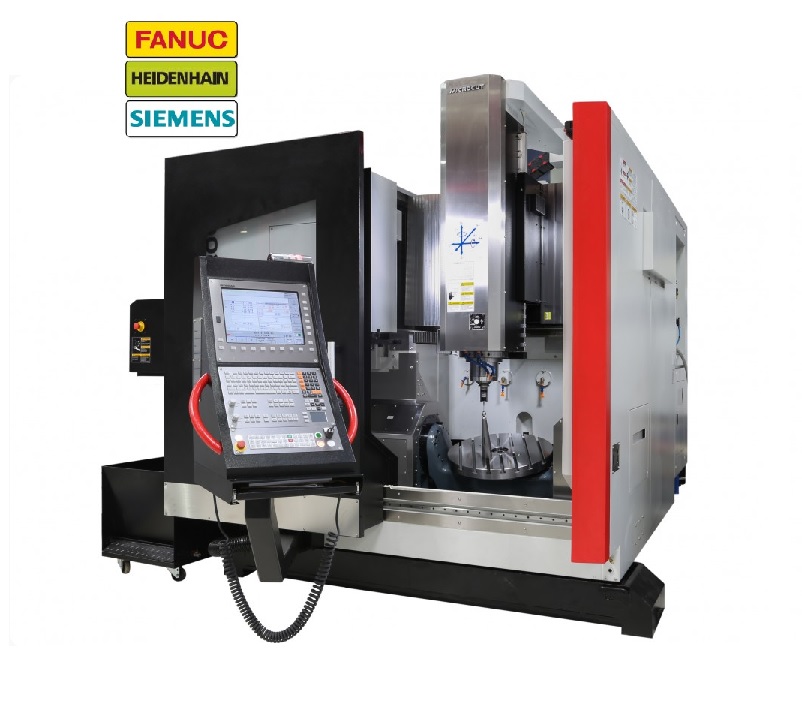

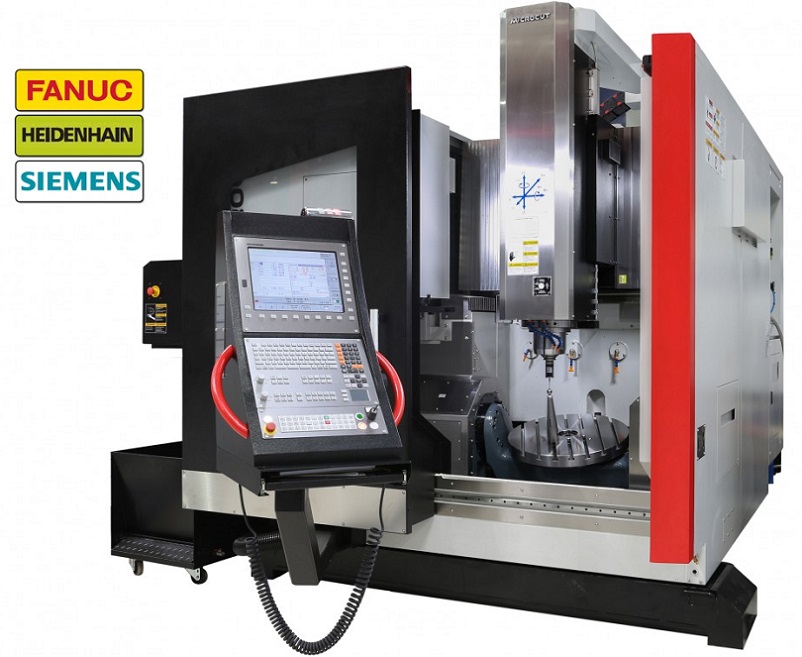

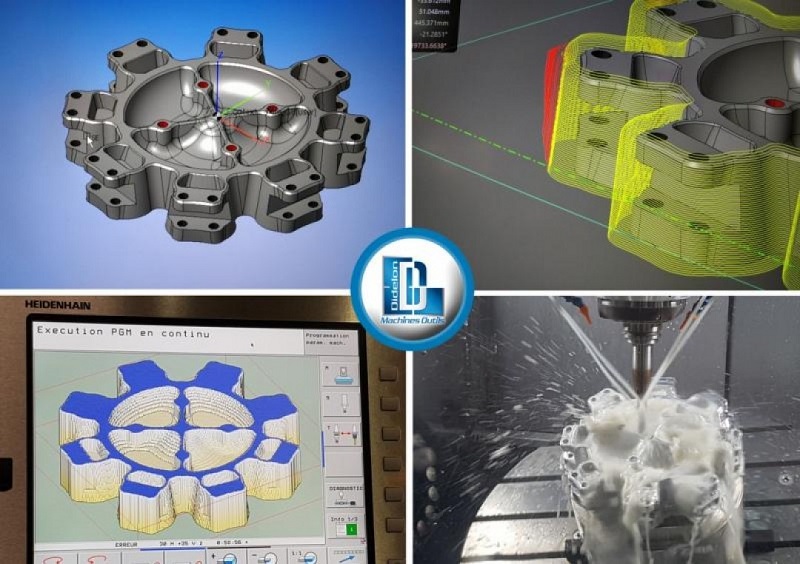

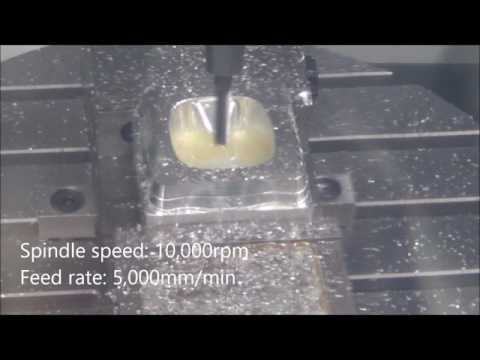

Centre d’usinage vertical 5 axes semi-portique MICROCUT - MCU5X
Le centre d’usinage vertical 5 axes semi-portique MICROCUT - MCU5X est une machine conçue pour les domaines de l'aéronautique, médical, automobile, la fabrication de moule ainsi que la mécanique générale et de précision.
Elle est équipée avec CN Heidenhain TNC 640 / Siemens 840D ou Fanuc 31i en axes continus ou avec CN Siemens 828D ou Fanuc 0iMF pour les axes positionnés.
Elle se caractérise par:

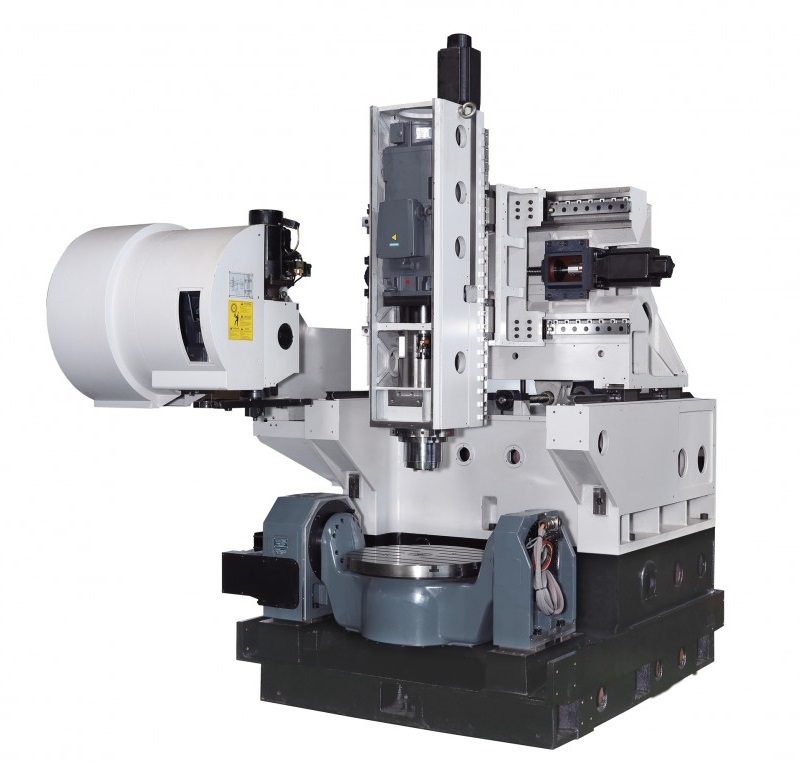

- Une construction en semi portique assurant une grande rigidité à la machine et une bonne stabilité, synonyme de précision et robustesse
Un bâti en fonte stabilisée.

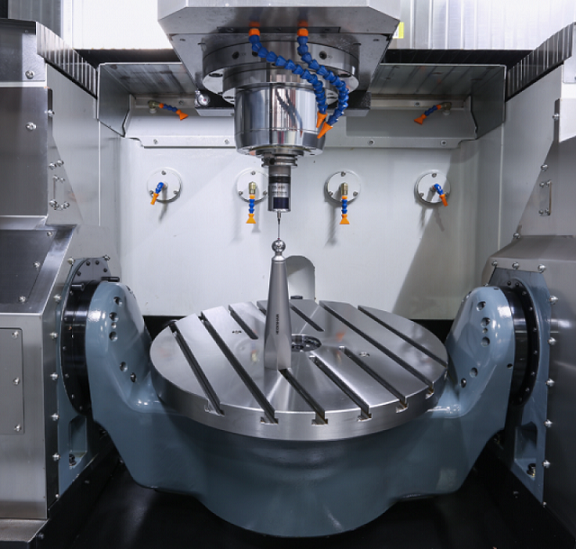

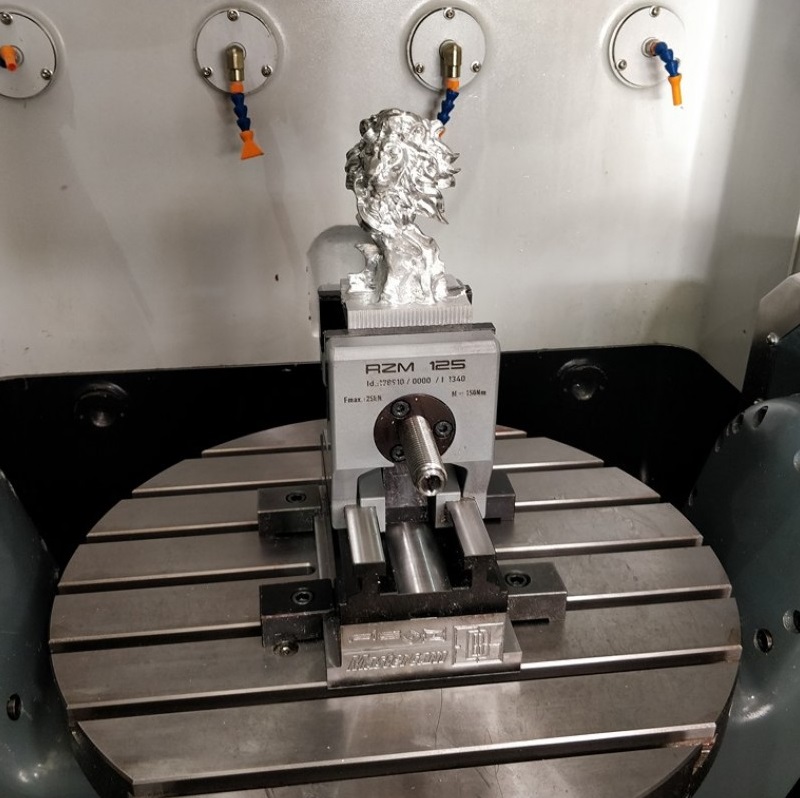

Plateau diamètre 600 mm intégrant les axes de rotations A et C.
Un large plateau circulaire diamètre 320mm rectifié et rainuré
Un axe C (rotation du plateau) avec une technologie de moteur couple extrêmement performant et sans usure mécanique. La vitesse de rotation du plateau est de 90 tr/min.
Un axe A (inclinaison du plateau) sur une amplitude de + / -120° en entrainement vis sans fin avec frein hydraulique.
Une Mesure sur les 2 axes rotatifs par des codeurs de précision Heidenhain RCN226 avec une tolérance de +/-5''
Une charge admissible importante de 600kg
Des prises rapides au centre de la table avec x3 hydrauliques (80 bars) et x1 pneumatique (6 bars)
Des guidages linéaires sur les 3 axes avec des patins a rouleaux assurant des déplacements rapides et souples de la broche
Des règles linéaires Heidenhain sur les 3 axes (X/Y/Z) d'une précision de 0;0001mm pour une double mesure des déplacements en compléments des codeurs.
Des vis a billes de classe C3 précontraintes diamètre 40mm avec les moteurs d'axes montés directement en bout de vis pour des déplacements rapides de 36m/min
Une broche mécanique a entrainement direct (12.000 ou 15.000tr/min) ou électrobroche (18.000 ou 24.000tr/min) en fonction des matériaux a usiner
Un groupe de refroidissement des vis a billes des 3 axes ainsi que la broche afin d'éviter les dilatation dues aux échauffements
Un magasin d'outils a bras monté sur le côté avec au choix 24, 32, 48 ou 60 outils
Une cartérisation intégrale avec une large porte frontale pour accès à la table de la machine
Un dispositif de lubrification automatique des axes linéaires programmable depuis la CN
Des buses de nettoyage sur permettant un dégagement optimal des copeaux vers le convoyeur
Un pistolet de nettoyage
Des buses d'arrosage en périphérie de broche
Une pompe haute pression 20 bars avec arrosage au centre de la broche
Un convoyeur a copeaux avec double vis de chaque coté de la table et convoyeur a copeaux a palette situé a l'arrière de la machine
Une manivelle électronique déportée pour faciliter les opérations de réglages
Une ventilation de l'armoire électrique
Un déshuileur afin de séparer l'huiles de glissière du lubrifiant de coupe
La fonction TSC (Thermal Spindle Compensation) permettant de compenser électroniquement la dilatation de la broche due a son échauffement
Caractéristiques
| MCU5X | |
| TABLE (.) | . |
| Diamètre du plateau (mm) | 600 |
| Axe A (inclinaison) (°) | + / - 120 |
| Axe C (rotation) (°) | 360 |
| Rainures (nb x largeur x pas) (mm) | 7 x 14 x 75 |
| Charge admissible (kg) | 600 |
| AXES LINEAIRES (.) | . |
| Axe Y (mm) | 500 |
| Axe Z (mm) | 500 |
| BROCHE MECANIQUE ENTRAINEMENT DIRECT (.) | . |
| Cone de broche | ISO 40 / HSK63 / BT / DN / CAT40 |
| Vitesse de rotation (tr/min) | 12.000 ou 15.000 |
| Puissance du moteur de broche (siemens) (KW) | 20 / 30 |
| Distance nez de broche / table (mm) | 140 à 640 |
| ELECTROBROCHE (.) | . |
| Cone de broche | HSK63 |
| Diamètre de la broche (mm) | 170 |
| Couple (Nm) | 32 / 40 |
| Axe X (mm) | 600 |
| Distance entre les rails sur l'axe X (mm) | 500 |
| Distance entre les rails sur l'axe Y (mm) | 1150 |
| Distance entre les rails sur l'axe Z (mm) | 295 |
| MAGASIN (.) | . |
| Type de magasin | a bras |
| Capacité en standard | 24 |
| Longueur d'outil maxi (mm) | 300 |
| Diamètre de l'outil maxi (mm) | 78 |
| Diametre de l'outil max si poches adjacentes vide (mm) | 120 |
| Poids de l'outil maxi (kg) | 7 |
| Temps de changement d'outil (s) | 1,51 |
| AVANCES (.) | . |
| Avances rapides (X/Y/Z) (m/min) | 36/36/36 |
| Vitesse d'inclinaison maxi axe A (tr/min) | 16,6 |
| Vitesse de rotation maxi axe C (tr/min) | 90 |
| Accélération X/Y/Z (m/s²) | 7 |
| PRECISION (.) | . |
| Précision de positionnement (mm) | 0,01 / 300 |
| Répétabilité (mm) | + / - 0,01 |
| ENCOMBREMENT (.) | . |
| Longueur x largeur x hauteur (mm) | 3015 x 5050 x 3000 |
| Poids (kg) | 8000 |
Mot du fournisseur
Pour améliorer la productivité, le centre d'usinage vertical 5 axes MCU5X peut recevoir en option :
- Un palpeur pièce Heidenhain TS460 avec protection mécanique et thermique + une cellule emetrice / receptrice radio ou infrarouge
La fonction kinematic opt pour la calibration automatique des axes rotatifs
Une boule de référence Heidenhain KKH250
Un arrosage centre broche 70 bars
Un palpeur d'outil laser
Un axe A avec entrainement par moteur couple
Une ouverture du toit automatique
Une ouverture de la porte frontale automatique
L'option lecteur de fichier DXF pour les CN Heidenhain ou Siemens
