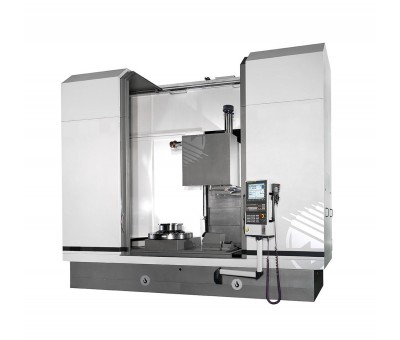

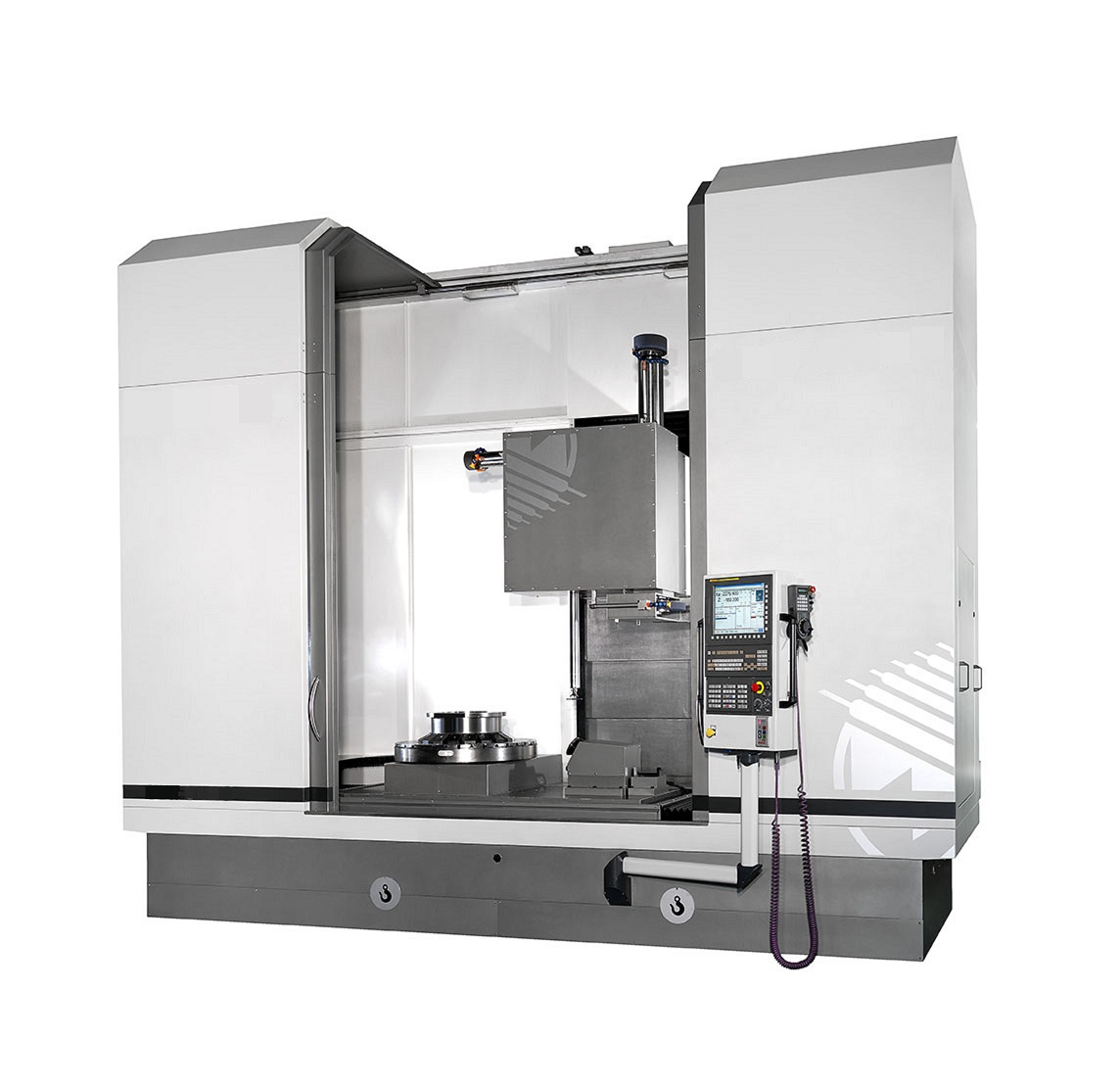

Centre de rectification vertical universel à commande numérique
Ces centres de rectification verticaux à commande numérique sont universels et conçus pour l’usinage de pièces lourdes.
Ils offrent une grande polyvalence, idéale pour l’usinage de pièces complexes nécessitant de multiples opérations.

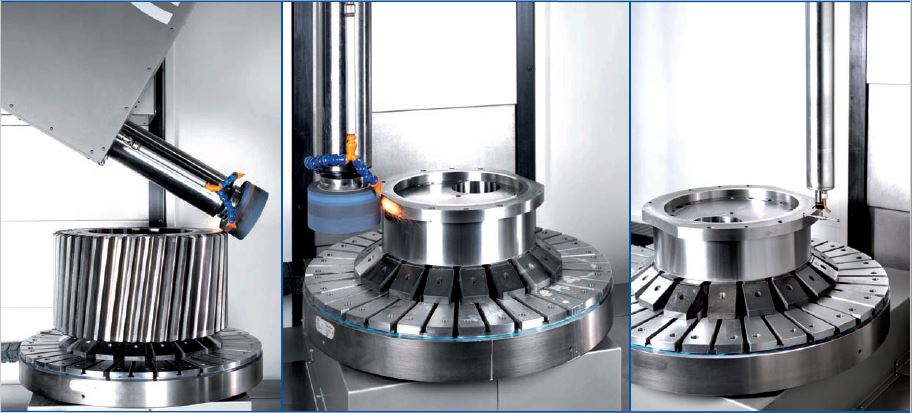

La poupée porte-meules peut en effet être équipée de différentes broches permettant de traiter à la fois des formes de révolution intérieures et extérieures, des surfaces planes, mais aussi de réaliser des opérations de rectification angulaire.
Un dispositif de mesure complète cette configuration pour dégauchir et contrôler la géométrie et les dimensions de la pièce en automatique.
Chacune de nos rectifieuses verticales CN dispose d'une structure en fonte perlitique nervurée avec colonne fixe.
Les glissières sont de type hydrostatique sur l'axe longitudinal et pour le soutien de la table rotative.
Cette conception offre un excellent comportement même pour les applications nécessitant de forts enlèvements de matière.
Le plus haut degré de précision est atteint grâce à un système de compensation de la température avec contrôle du diamètre réel de la meule.
Ces machines de rectification CNC sont adaptées à la fabrication unitaire d’éléments mécaniques à forte valeur ajoutée nécessitant à la fois puissance, vitesse et précision.
Elles peuvent être complétées de dispositifs d’automatisation pour répondre aux exigences de la production en séries.
Caractéristiques
Jusqu'à 4 postes de travail en rectification ou 3 postes rectification + 1 poste de mesure.
| Modèle | 1 | 2 | 3 | 4 | 5 | 6 |
| Diamètre table (mm) | 600 | 800 | 1.000 | 1.200 | 1.500 | 1.800 |
| Diamètre maxi rectifiable (mm) | 800 | 800 | 1.200 | 1.200 | 1.500 | 1.800 |
| Hauteur maxi rectifiable (mm) | 500 | 500 | 700 | 700 | 700 | 700 |
| Poids de pièce maxi (kg) | 2.000 | 2.000 | 3.500 | 3.500 | 3.500 | 4.000 |
| Vitesse de table (rpm) | 0-130 | 0-130 | 0-100 | 0-100 | 0-85 | 0-50 |
| Puissance des mandrins (kW) | 5,5 à 30 | 5,5 à 30 | 5,5 à 30 | 5,5 à 30 | 5,5 à 30 | 5,5 à 30 |
| Poids machine (kg) | 19.000 | 20.000 | 30.000 | 31.500 | 35.000 | 38.000 |
Equipements principaux disponibles :
- Table entraînée par moteur-couple
- Axe C pour contournage intégral
- Tête porte-meules multibroches rectification inter / exter / plane / angulaire
- Dispositif de tournage
- Systèmes de mesure laser de meules / de pièces
- Palpeur de mesure de pièces
- Diamanteur à disque diamant rotatif
- Magasin de meules et changeur automatique
- Automatisation / palettisation »
