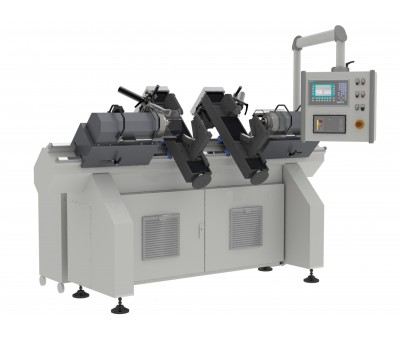

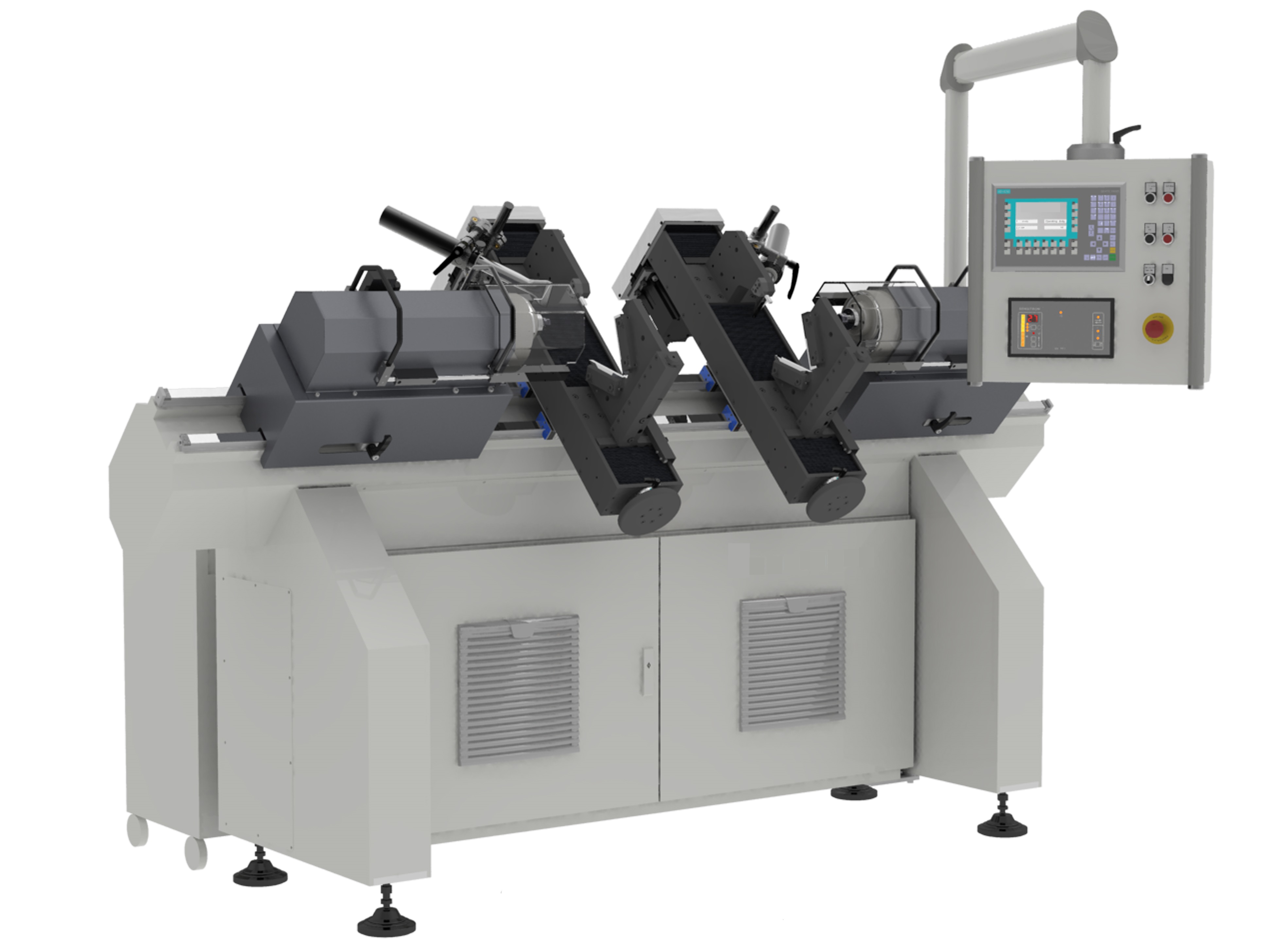

Rectifieuse de centre horizontale CNC
Cette rectifieuse de points de centre horizontale à commande numérique est spécialement conçue pour la production en grandes séries.
Elle peut aisément être équipée d’un système de chargement et de déchargement automatique des pièces.
Son panneau de commande tactile et sa programmation par apprentissage autorisent une mise en œuvre simple et rapide.
Sa technologie est idéale pour corriger les erreurs de positionnement et atteindre le plus haut degré de précision lors d’opération de rectification cylindrique.
Elle est équipée de deux têtes de rectification travaillant avec un mouvement excentrique de meule lui permettant de rectifier simultanément les trous de centrage d’un arbre.
Caractéristiques
| Modèle 1 | Modèle 2 | |
| Plage des centres rectifiable (mm) | Diamètre 2 - 60 | Diamètre 2 - 60 |
| Plage de serrage de l’étau (mm) | Diamètre 5 – 100 | Diamètre 5 – 150 |
| Poids maxi de la pièce (kg) | 20 | 50 |
| Longueur maxi de la pièce (mm) | 800 | 1.200 |
| Vitesse de rotation meule (tr/min) | 10.000 – 30.000 | 10.000 – 30.000 |
Equipements principaux disponibles :
- Dispositif de dressage de meule
- Entraînement de pièces
- Système d’aspiration des poussières
- Unité de rectification amovible facilitant le chargement des pièces
- Contrepointe à déplacement motorisé
- Lunette de centrage
- Comparateur à cadran pour l’alignement de la pièce
- Automatisation possible sur centres horizontaux
- Double étaux centreurs avec entraînement électrique
- Broches de rectification haute fréquence
