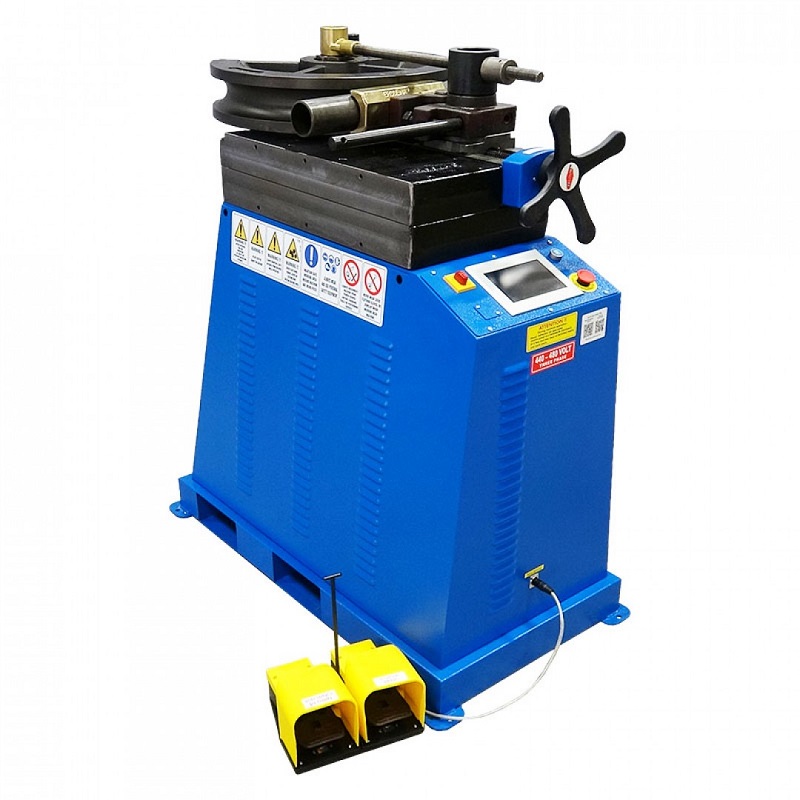

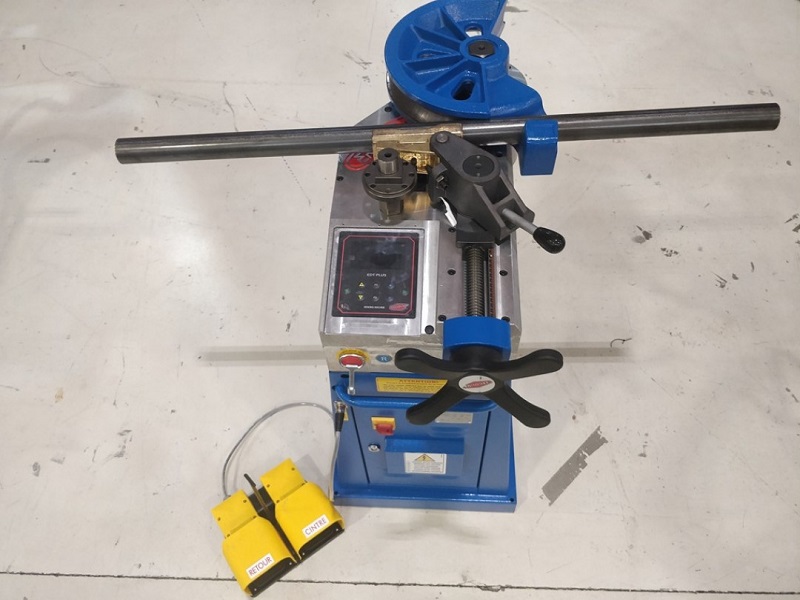

Cintreuse de tube hydraulique ERCOLINA - TOPBENDER SERIE TB

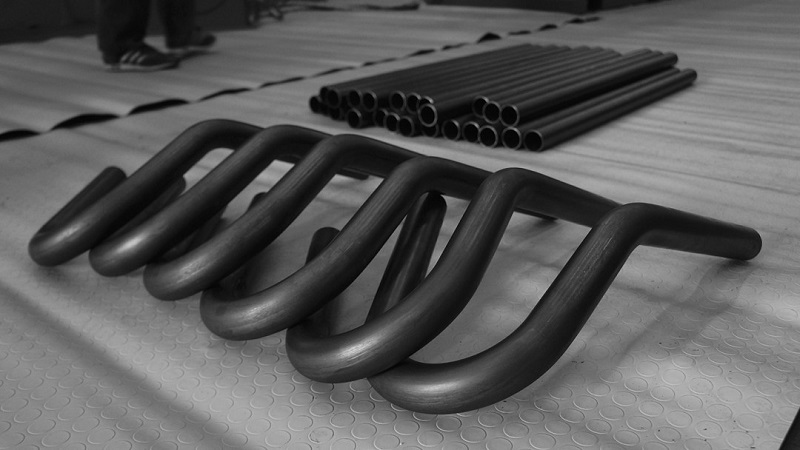

La cintreuse de tube hydraulique TOPBENDER SERIE TB d'ERCOLINA est une machine très polyvalente pour produire des cintrages de petite et moyenne série.
Elle produit des rayons de cintrage courts sans mandrin grâce au système breveté ERCOLINA.
Des rayons de cintrage minimum jusqu’à 2 fois le diamètre sont réalisables sur des tubes épais tandis que pour les tubes à paroi mince un rayon minimum de 3 fois le diamètre est possible.
La plupart des cintreuses Ercolina peuvent même, pour les rayons de cintrage très courts, être équipées du système de cintrage avec mandrin, pour cintrer des rayons de 1.5 fois le diamètre du tube, même pour des tubes de faibles épaisseurs.
Cette cintreuse hydraulique fournit une grande qualité de cintrage – même sans mandrin, le système de cintrage ERCOLINA garantit une réduction de diamètre ne dépassant pas 5% (en fonction de l’épaisseur du tube, de la matière et du rayon de cintrage). Mieux : même avec le système de cintrage ERCOLINA avec mandrin on peut obtenir une réduction de diamètre limitée à 2% !
Plus de 500 outils standards, à partir d’ébauches de fonderie en acier ou en alliages d’aluminium sont disponibles sur stock.
Caractéristiques
| Cintreuse de tube par enroulement | TB050 | TB60 | TB80 PT |
| "g"'b (mm) | 363 x 900 x 595 | 500 x 1000 x 760 | 1145 x 639 x 990 |
| Module de flexion (cm3) | 10,5 | 10 | 20 |
| Diametre mini (mm) | 5 | 5 | 10 |
| Rayon de cintrage maxi (mm) | 300 | 380 | 420 |
| Rayon de cintrage mini (mm) | 10 | 10 | 10 |
| moteur (Kw) | 1,5 | 1,5 | 3 |
| Alimentation electrique (V) | 220 ou 400 | 220 ou 400 | 400 |
| Vitesse de cintrage (tr/min) | 1,5 - 2,5 | 1,5 - 3 | 1,5 - 3,0 |
| Encombrement (mm) | 363 x 900 x 595 | 500 x 100 x 760 | 1145 x 639 x 990 |
| Poids (kg) | 130 | 180 | 500 |
| TB100PT | TB130PT | TB180PT | |
| "g"'b (mm) | 500 x 850 x 1200 | ||
| Module de flexion (cm3) | 42 | 80 | 180 |
| Diametre mini (mm) | 10 | 10 | 10 |
| Rayon de cintrage maxi (mm) | 400 | 700 | 800 |
| Rayon de cintrage mini (mm) | 36 | 36 | 100 |
| moteur (Kw) | 3,5 | 3,5 | 15 |
| Alimentation electrique (V) | 400 | 400 | 400 |
| Vitesse de cintrage (tr/min) | 0 - 1,3 | 0 - 0,75 | 1 |
| Encombrement (mm) | 500 x 850 x 1200 | 850 x 850 x 1200 | 1000x1475x1900 |
| Poids (kg) | 480 | 720 | 2700 |
