Contrôleur de débit à palette PSE PSR
Les contrôleurs de débit type PSE ou PSR sont utilisés dans les cas où une surveillance d’écoulements simple et peu onéreuse, mais néanmoins fiable est nécessaire. Ce débitmètre à palette laiton et inox répond particulièrement aux applications de :
- surveillance de circuits de refroidissement
- protection contre la marche à vide des pompes / sécurité manque d’eau
- surveillance rupture de tuyaux
Ce type de contrôleur de débit à palette est doté d'un boîtier forgé résistant à la pression pour modèle PSR-xx08...PSR-xx25. Il exclut tout risque de déformation de la palette même si les débits dépassent largement la plage de commutation
La palette reste facilement changeable.
Variantes PSR et PSE :

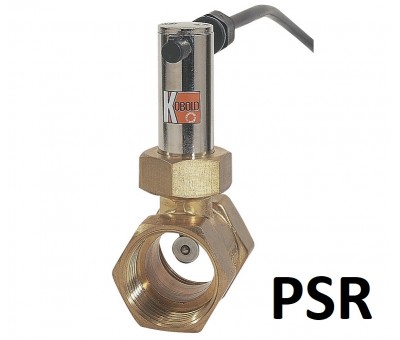

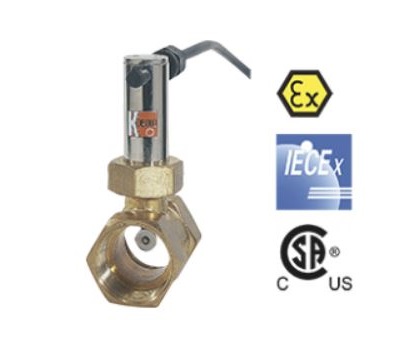

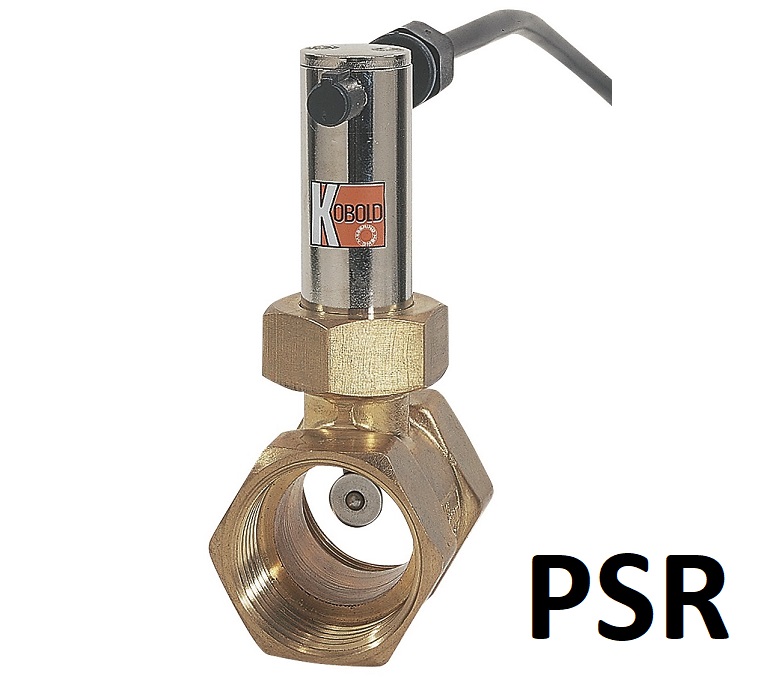

- PSR en laiton ou acier inox avec té de raccordement pour diamètres nominaux G ¼ à G 1 ½.

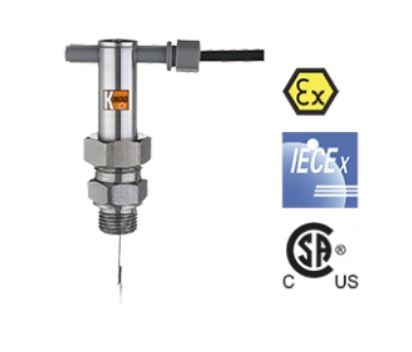

- PSE en laiton ou acier inox avec filetage extérieur pour diamètres nominaux supérieurs NW 50 ... NW 200.
Caractéristiques
| Débitmètre à palette | PSE / PSR |
| Gamme de réglage PSR | 2,3-4,7 L/min...47,6-67,2 L/min eau |
| Gamme de réglage PSE | 68-90 L/min...383-533 L/min eau |
| Raccord | G ¼... G 1 ½, ¼...1 ½ NPT |
| Matière | laiton, acier inox |
| Pression max. | 100 bar |
| Température max. | 110 °C |
| Contact Reed |
Les contrôleurs de débit à palette Kobold instrumentation sont livrés avec un té de raccordement jusqu’au diamètre nominal 40. Pour les diamètres supérieurs, les appareils sont livrés pour être montés directement en piquage. L’étanchéité est assurée par une bande PTFE.
Mot du fournisseur
Fonctionnement du contrôleur de débit à palette PSE | PSR
En fonction de la vitesse d’écoulement ou du débit, la palette est déviée et déplace l’aimant permanent via un balancier vers la zone de réponse du contact Reed monté en dehors du fluide d’écoulement.
La force du ressort à lames qui sert en même temps de support pour le balancier agit sur la palette qui est alors ramenée dans sa position de repos en cas d’absence de débit.
