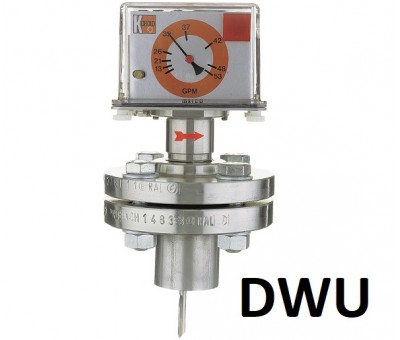

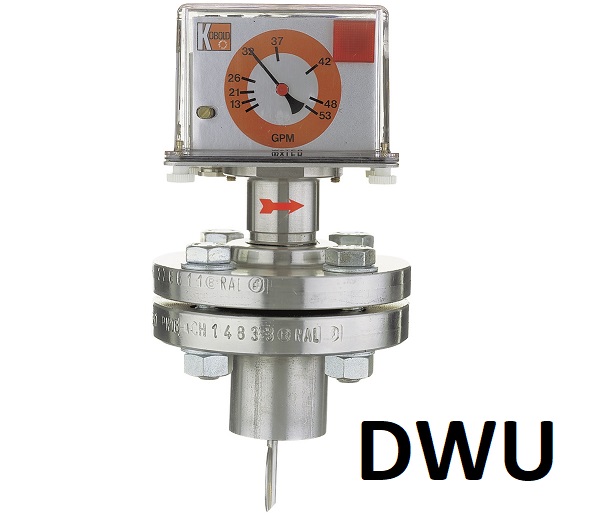

Débitmètre à palette et soufflet pour applications industrielles DWU
Ce débitmètre à palette et soufflet est recommandé pour les applications lourdes telles que les laminoirs et trains de laminage, l'industrie chimique et pharmaceutique, la construction de machines ou la surveillance des circuits de production, de refroidissement et de graissage.

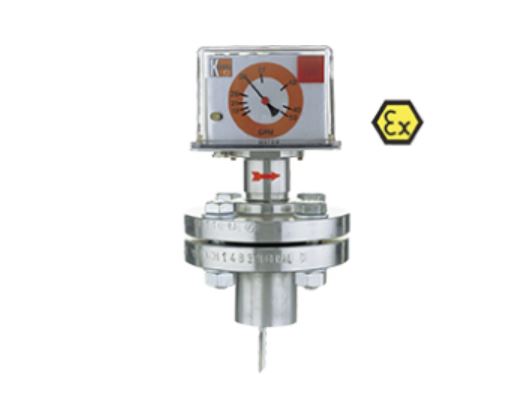

Il est disponible en version atex pour les environnements à risques déflagrants.
Les longueurs droites amont et aval recommandées pour son exploitation sont :
- Ecoulement en ligne droite en amont de l’appareil = 10 x d
- Ecoulement en ligne droite en aval de l’appareil = 5 x d où d = diamètre de tube utile
Caractéristiques
| Débitmètre à palette et soufflet | DWU |
| Gamme de mesure / de réglage | 1-5 L/min ... 900-3600 m³/h eau |
| Raccord | G 3/8...G 2, bride DN 10..DN 50, |
| Bride à souder jusqu´à DN 500 | |
| Matière | laiton, acier inox |
| Pression max. | PN 10 |
| Température max. | 100 °C |
| Précision | ± 3..±5 % fin d´échelle |
| Microrupteur |
Montage
Il est possible de monter les appareils dans n’importe quelle position. Cependant, il est conseillé de monter les appareils selon la position de montage indiquée sur la plaque signalétique.
Si une position de montage différente de celle indiquée sur la plaque signalétique est choisie, des mesures imprécises peuvent en être la conséquence. Le sens d’écoulement est indiqué sur l’appareil. En cas d’écoulement du fluide en sens contraire, l’appareil ne fonctionne pas.
Mot du fournisseur
Principe et avantages du débitmètre à palette DWU
L'indicateur et contrôleur de débit KOBOLD du type DWU fonctionne selon le principe de la cible. Le fluide en s’écoulant déplace la palette (1) contre la force du ressort (2). Un soufflet en acier inox (3) assure l'étanchéïté entre l’élément indicateur ou de mesure et le fluide. La valeur de débit instantané est indiquée en l/min ou en m3/h par une aiguille (4) sur une échelle graduée (5). Un microrupteur inverseur (6) ainsi qu’une lampe-témoin (7) logés dans l’élément de mesure sont activés dès que le seuil d’enclenchement défini est atteint.
Le principe du contrôleur à palette peut être considéré comme un des systèmes les plus sûrs vu que la transmission du mouvement depuis la palette vers l’élément de mesure s’effectue de manière mécanique et directe.
Si la pièce en T de ces contrôleurs de débit est encrassée par du calcaire, un corps étranger ou encore des impuretés, le système émet le message « aucun débit ». Il peut être pratiquement exclu que le système se coince dans une position indiquant un débit bien qu’il n’y en ait en réalité aucun.
