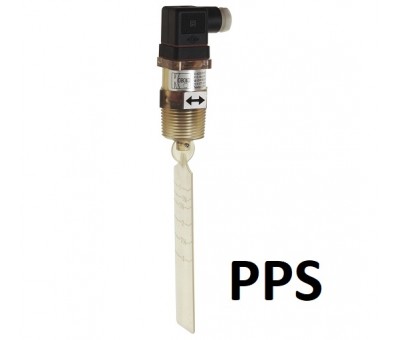

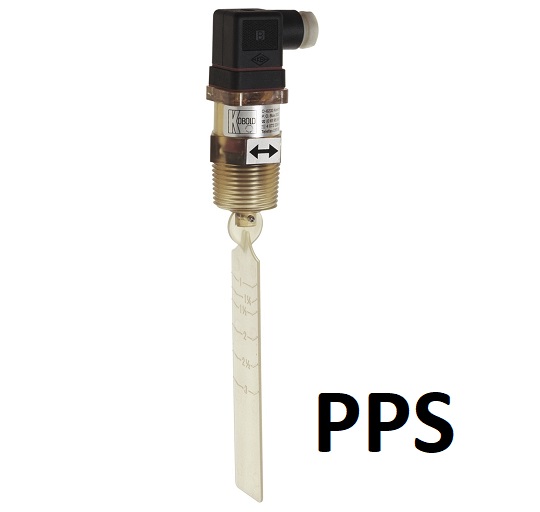

Débitmètre à palette PPS pour DN 32 et plus
Le commutateur PPS est un débitmètre à palette pour diamètres nominaux de tube à partir de DN 32. Des longueurs droites amont et aval de 3 fois la valeur du diamètre nominal sont suffisantes.
Le montage s’effectue en piquage, les tuyauteries horizontales étant à privilégier.
Ce contrôleur de débit à palette convient notamment aux applications de surveillance des circuits de refroidissement, manque d'eau ou protection contre la marche à sec de pompes, surveillance de rupture des conduits.
Caractéristiques
| Débitmètre à palette | PPS |
| Gamme de réglage | 36...108 L/min eau (ascendant) |
| 18...72 L/min eau (descendant) | |
| Raccord | G 1, 1 NPT pour DN 32 ...DN 80 |
| Matière | polysulfone |
| Pression max. | 10 bar |
| Température max. | 105 °C |
| Précision | ± 20 % fin d´échelle |
Mot du fournisseur
Fonctionnement du contrôleur de débit à palette PPS
Le flux de liquide (quelque soit le sens d'écoulement) dévie la palette et déplace via un excentrique un porte-aimant équipé d’un aimant permanent.
L’aimant actionne sans contact un commutateur Reed logé dans un tube de commutation. Le commutateur à palette est livrable avec un contact à fermeture, à ouverture ou inverseur.
Le seuil de détection de débit est déterminé par la longueur de la palette. Lors du montage, les palettes sont ajustées au diamètre nominal de tube au moyen d’une coupe effectuée à hauteur du repère figurant sur la palette.
