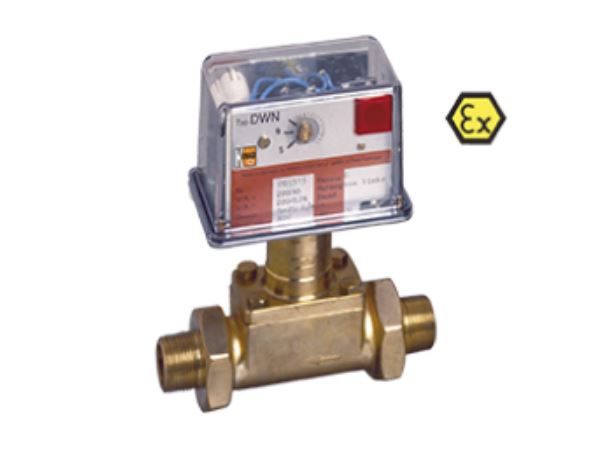

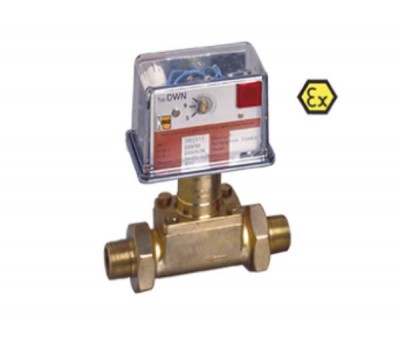

Débitmètre à palette et soufflet DN 40 à 500 DWN
Le débitmètre à palette + soufflet DWN fonctionne selon le principe de la cible. Le fluide en s’écoulant déplace la palette contre la force du ressort. Un soufflet en acier inox assure l'étanchéïté entre l’élément indicateur ou de mesure et le fluide. Un microrupteur inverseur ainsi qu’une lampe-témoin (logés dans l’élément de mesure sont activés dès que le seuil d’enclenchement défini est atteint ou bien dépassé.
Cet indicateur de débit à palette correpond à des applications de l'industrie lourde telles que :
- Laminoirs et trains de laminage
- Industrie chimique et pharmaceutique
- Industrie des boissons et des denrées de luxe
- Construction de machines et d’appareils
- Mesure et surveillance des circuits de production, de refroidissement et de graissage
Longueurs droites amont et aval recommandées
- Ecoulement en ligne droite en amont de l’appareil = 10 x d
- Ecoulement en ligne droite en aval de l’appareil = 5 x d où d = diamètre de tube utile
Caractéristiques
| Débitmètre à palette et soufflet | DWN |
| Gamme de réglage | 1-5 L/min ... 900-3600 m³/h eau |
| Raccord | G 3/8...G 2, bride DN 10..DN 50, |
| Raccord à souder jusqu´à DN 500 | |
| Matière | laiton, acier inox, PVC |
| Max. PN 10 | |
| Température max. | 100 °C |
| Précision | ± 3..±5 % fin d´échelle |
| Microrupteur |
Montage
Il est possible de monter les appareils dans n’importe quelle position. Néanmoins, il est préférable de monter les appareils
selon la position de montage et de calibrage indiquée sur la plaque signalétique (position de la calibration).
Si une position de montage différente de celle indiquée sur la plaque signalétique est choisie, des mesures imprécises peuvent en être la conséquence. Le sens d’écoulement est indiqué sur l’appareil. En cas d’écoulement du fluide en sens
contraire, l’appareil ne fonctionne pas.
