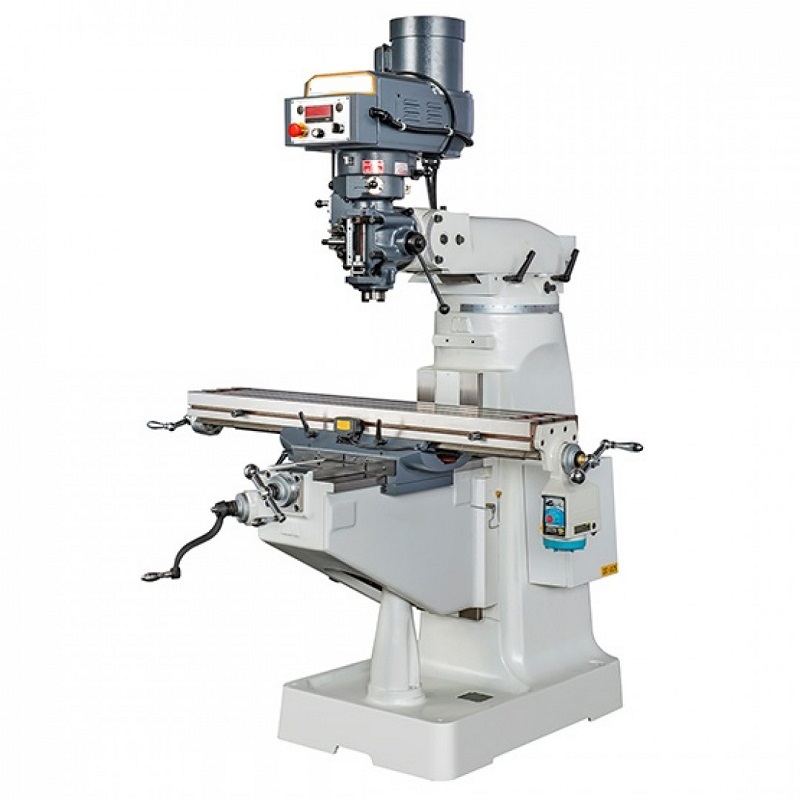

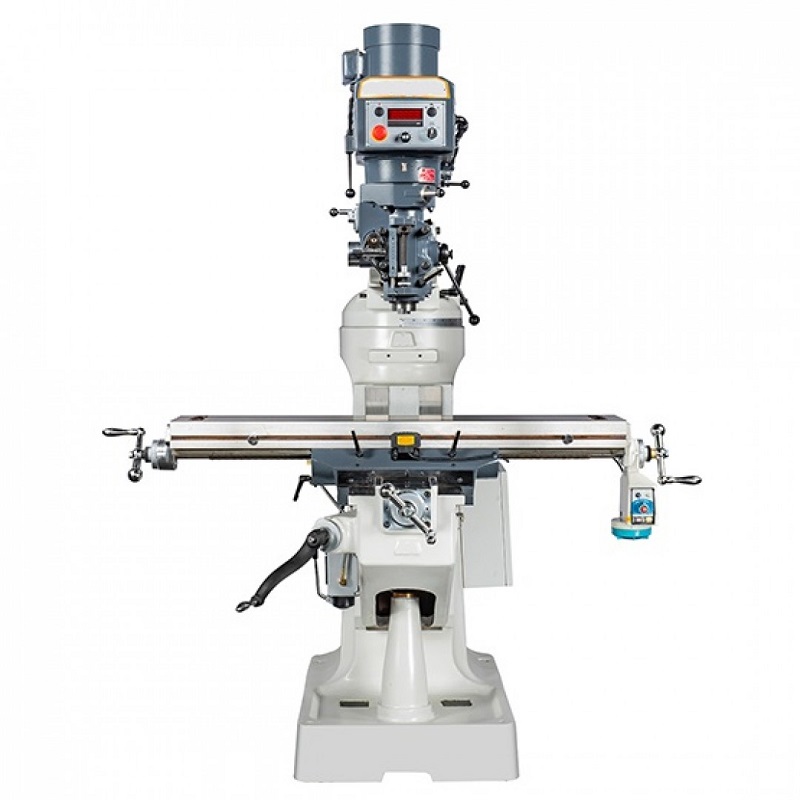

Fraiseuse conventionnelle OLYMPIC - FT760 - FT840
De fabrication taiwanaise, la fraiseuse conventionnelle OLYMPIC type FT760 / FT840 est conçue selon des normes et des tolérances strictes. Elle répond à des exigences élevées en production de pièces mécaniques. Tous les composants mécaniques et électriques de qualité en font une machine robuste, fiable et durable.
En standard, les fraiseuses FT760 et FT840, coupleuses possèdent notamment un variateur de vitesse et une tête orientable gauche, droite et avant, arrière. Elles vous permettent d'usiner aisément des pièces complexes et d'effectuer des opérations telles que le taillage des engrenages hélicoïdaux etc... Polyvalentes, elles répondent aussi aux besoins en mécanique général et réalisent tout type d'usinage.
Cette gamme 100% conventionnelle, à pour objectif de vous apporter une solution clé en main au rapport qualité / prix inégalé, Parfaite pour l'usinage de pièces en petites et moyennes et séries, de nombreuses options peuvent être ajoutées pour compléter et élargir les possibilités. Elle est équipée de série avec :
- Broche avec cône SA30
- Moteur de broche de 2,25 kw
- Variateur électronique de vitesse de broche de 60 à 4200 tr/min
- Alimentation electrique 400V-50Hz - 3 phases
- Vis trapézoidales sur les 3 axes
- Guidage en queue d'arronde sur les 3 axes
- Bâti en fonte de meehanite
- Table et console trempées et rectifiées
- Axes X et Y recouverts de turcite et grattés à la main
- Composants electroniques SCHNEIDER, KEYRON
- Graissage manuel
- Tête inclinable 90° Droite et gauche et 45° avant et arrière
- Serrage manuel par tirant des outils
- Protection en caoutchouc sur glissière en queue d'arronde
- Course du fourreau : 127 mm
- Panneau de commande sur potence avec 8 boutons : Arrêt d'urgence, Eclairage, Mise en marche et Arrêt de la machine, Arrosage, Mise en rotation et Arrêt de la broche
- Détecteur de fuite de courant
- Carter de broche avec capteur
- Lampe d'eclaire basse tension
Bénéfices clés :
- Excellent rapport qualité prix
- Machine disponible en stock
- Machine conforme aux norme CE
- Contrôlée avec essai d'usinage avant livraison
Caractéristiques
| FT840 | FT760 | |
| Course longitudinale X (mm) | 910 | 760 |
| Course transversale Y (mm) | 406 | 305 |
| Course verticale Z (mm) | 406 | 405 |
| Type de guidage (X / Y / Z) | Queue d'aronde (XZ) prismatique (Y) | Queue d'aronde |
| Dimensions de la table (mm) | 1270 x 254 | 1070 x 230 |
| Rainures (larg x nb x ecart) (mm) | 16 x 3 x 63 | 16 x 3 x 63 |
| Charge maxi sur la table (kg) | 350 | 300 |
| Inclinaison de la tête (°) | G/D 90° - A/A 45° | G/D 90° - A/A 45° |
| Diamètre du fourreau (mm) | 85.75 | 85.75 |
| Moteur de broche (kW) | 2.25 | 2.25 |
| Vitesse de broche (tr/min) | 60 à 4200 | 60 à 4200 |
| Type de transmission | Variateur | Variateur |
| Type de nez de broche | SA30 | SA30 |
| Distance nez de broche / table (mm) | 40 à 446 | 57 à 463 |
| Course du fourreau (mm) | 127 | 127 |
| hauteur de la machine (mm) | 2160 | 2236 |
| Longueur de la machine (mm) | 1702 | 1623 |
| Largeur de la machine (mm) | 2616 | 1480 |
| Poids total de la machine (kg) | 1200 | 900 |
Mot du fournisseur
EQUIPEMENTS OPTIONNELS :
- FT760 : Table de 1245 x 230 mm (au lieu de 1070 x 230 mm)
- FT840 : Table de 1370 x 254 mm (au lieu de 1270 x 254 mm)
- Réhausse de 100 mm sur l'axe Z
- Réhausse de 150 mm sur l'axe Z
- Réhausse de 200 mm sur l'axe Z
- Visualisation 2 axes (X et Y) pour FT760
- Visualisation 2 axes (X et Y) pour FT860
- Bac de récupération des copeaux et du liquide de coupe
- Système + pompe d'arrosage 1/4 cv
- Moteur d'avances sur axe X
- Moteur d'avances sur axe Y
- Serrage pneumatique des outils
- Centrale de graissage automatique
- Moteur de montée / baisse sur axe Z
- Vis à billes sur axe X et Y pour FT760
- Vis à billes sur axe X et Y pour FT840
