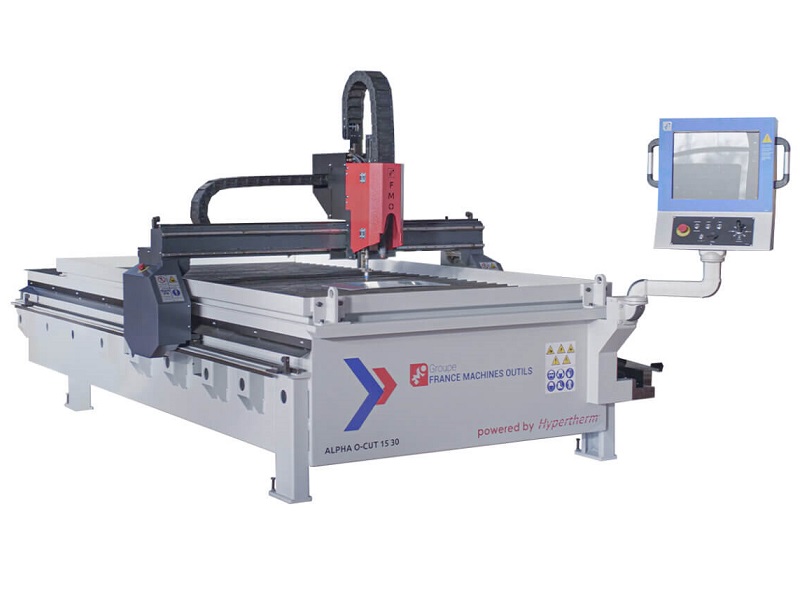

Machine de découpe plasma à air comprimé ALPHA O-CUT
Machine de découpe plasma à air comprimé ALPHA O-CUT

Machine de découpe plasma à air comprimé ALPHA O-CUT

En savoir plus

Caractéristiques :

Voir toutes les caractéristiques
04 28 28 00 55

La machine de découpe plasma à air comprimé Alpha O-CUT est une machine précise et facile à piloter grâce à sa commande numérique tactile intuitive.
Construite en acier monobloc conçue pour des vitesses plus élevées (soudé et rectifié au centre d’usinage), elle offre des possibilités de positionnement très précis grâce au système de guidage linéaire sur tous les axes.
L’entraînement synchronisé par pignon-crémaillère permet un mouvement fluide et sans vibration.
La surface de coupe est proche de 90 degrés et la tolérance de rugosité verticale est au niveau minimum.
Lames de caillebotis amovibles montées sur bac d’eau en acier.

POINTS FORTS :

  • Commande numérique Alpha O-CUT avec écran 19” tactile avec joystick
  • Système opérationnel : Compatible avec les fenêtres en temps réel de l’ETS.
  • Fonction d’arrêt/reprise pendant la coupe (par exemple, panne de courant).
  • Source Powermax Hypertherm 45XP - 65SYNC - 85SYNC, 105SYNC - 125
  • Rail linéaire 25 mm
  • 4 servomoteurs : X1 - X2 - Y1 - Y2, Panasonic, Mitsubishi Electric
  • entraînement double motorisation de l’axe X pour un maximum de précision
  • Composant électriques de qualité : Schneider Electric, Wago, Omron
  • Contrôle automatique de la hauteur de la torche (THC)
  • Laser de pointage
  • Système anti-collision élimine les collisions accidentelles
  • Logiciel d'imbrication Hypertherm CAD/CAM ProNest® 2021 LT qui permet d’économiser du matériel et de gagner du temps.

EQUIPEMENTS OPTIONNELS :

  • EDGE Connect
  • Commande numérique Hypertherm
  • Graveur pneumatique
  • Rollerball
  • Maintient la tôle de fine épaisseur
  • Filtre modèle Alpha R-CUT
  • Remplace le bac à eau Ventilation et aspirateur avec absorption des fumées
  • Logiciel CFAO et imbrication cncKad + Autonest + Bibliothèque de forme pour les gaines
  • Logiciel CFAO et imbrication cncKad Autonest

Caractéristiques


Désignation produit Machine de découpe plasma à air comprimé ALPHA O-CUT
Taille de la table de travail 1150x2155 - 1400x2655 - 1500x3000 - 2000x4000mm
Hauteur de la table de travail 800 mm
Capacité de chargement maximal 620 - 930 - 1125 - 2000Kg
Contrôle de la hauteur THC avec SERVO MOTOR
Vitesse de positionnement 15 mm/S
Précision de positionnement  +/- 0.1 mm

Mot du fournisseur

Par rapport à la découpe au laser, la découpe au plasma réduit de 25 % le coût du processus. Avec une qualité de découpe similaire, le plasma est une alternative préférable à la découpe laser.
