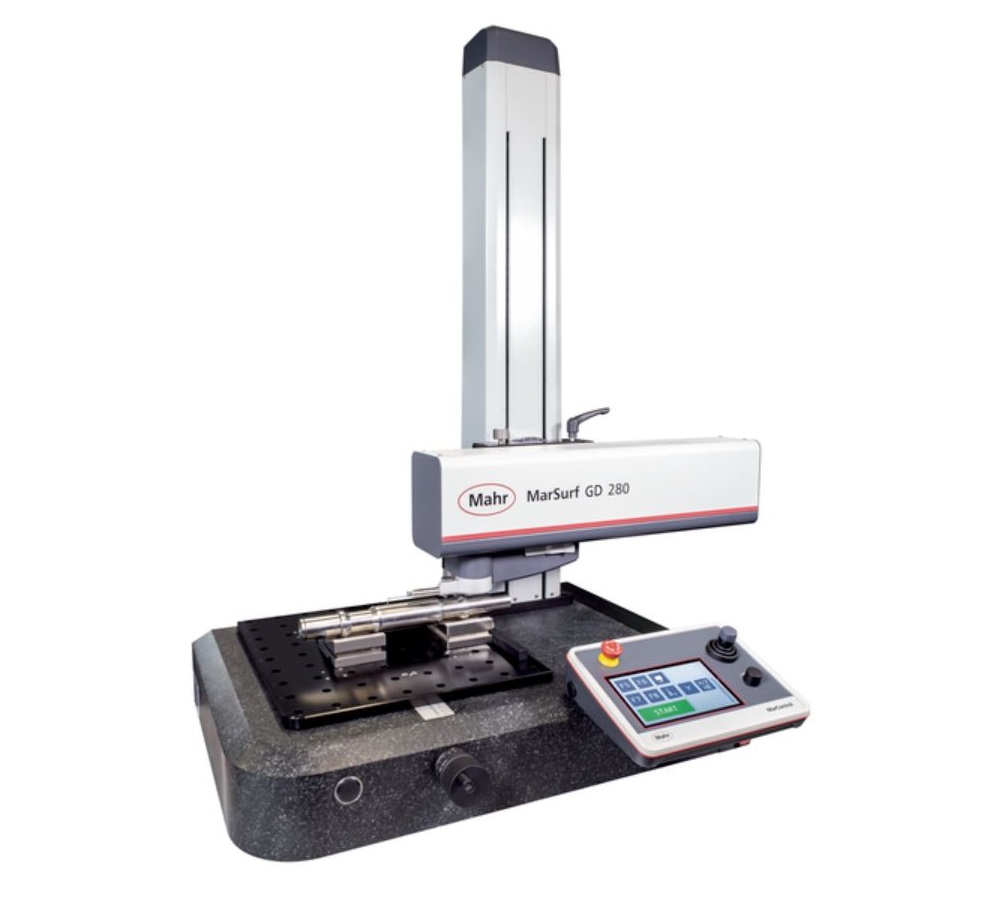

Machine de mesure de rugosité et ondulation MarSurf GD 280 avec logiciel
La machine de mesure de rugosité et d’ondulation
MarSurf GD 280 établit un nouveau référentiel dans son domaine. Ce rugosimètre
fixe permet de prendre vos mesures en un temps record avec longueur
d'exploration de 280 mm.
Grâce à la série de machines MarSurf GD,
la fabrication atteint une nouvelle dimension pour sécuriser et améliorer la
qualité des pièces de production, en bord de ligne ou en salle de mesure.
En plus des analyses de rugosité, il vous est possible de réaliser des analyses de profils et d'ondulations.
Par sa rapidité, sa sécurité et sa
flexibilité, ce poste de mesure augmente la rentabilité du système pour votre
entreprise. Il est commandé par les logiciels conviviaux MarWin (MarWin
EasyRoughness ou MarWin ProfessionalRoughness).
Possibilité d'automatisation pour le
laboratoire et la production
- Construction mécanique : palier, filetages, tiges filetées, vis à billes, arbres, crémaillères
- Mesure en production : Mesure de contour en processus partiellement automatique
- Industrie automobile : Direction, système de freinage, engrenages, vilebrequin, arbre à cames, culasse
- Médecine : Contour d'endoprothèses de la hanche et du genou, contour de vis médicales, contour d'implants dentaires
Caractéristiques
| Machine de mesure de rugosité avec logiciel | MarSurf GD 280 | N° d'art. 6269012 |
| Résolution | Étendue de mesure 1 : 7,6 nm |
| Étendue de mesure 2 : 0,76 nm | |
| Longueur du bras de palpage | 45 mm (x 1) |
| 67,5 mm (x 1,5) | |
| 90 mm (x 2) | |
| 112,5 mm (x 2,5) | |
| 135 mm (x 3) | |
| Écart de guidage | 0,20 µm / 60 mm |
| 0,40 µm / 140 mm | |
| 0,75 µm / 280 mm | |
| Vitesse de mesure | Jusqu'à 10 mm/s |
| Longueur d'exploration (en X), fin | 280 mm |
| Vitesse de positionnement | 0,02 - 200 mm/s (en X) |
| Palpeur | Roughness probe system (skidless) |
| Étendue de mesure mm | 500 µm (±250 µm) pour longueur de bras de palpage 45 mm |
| 1500 µm (±750 µm) pour longueur de bras de palpage 135 mm | |
| Longueurs d'exploration | 0.1 mm to 280 mm |
| Force de mesure (N) | 0.7 mN |
Mot du fournisseur
Rapidité de mesure et de changement d'équipement
- Temps de mesure très courts grâce à des vitesses de positionnement et de mesure élevées (jusqu'à 200 mm/s en X et 50 mm/s en Z)
- Axe Z entièrement à CNC pour un fonctionnement automatique
- Mise en contact et remise à zéro par l'axe Z en Z+ et Z-
- Changement rapide et sans outil du bras de palpage grâce à la suspension magnétique
Utilisation flexible et polyvalente
- Passage facilité de la mesure standard à la mesure transversale sans outil ni adaptateur – même pour les mesures à l'envers
- La table porte pièce de 390 mm × 430 mm offre suffisamment d'espace pour les pièces de grande taille
- Flexibilité maximale de manipulation grâce à la table porte pièce à trous de 50 mm et butées de guidage enfichables
- Qualité éprouvée et grand choix de bras de palpage du système de palpage BFW 250

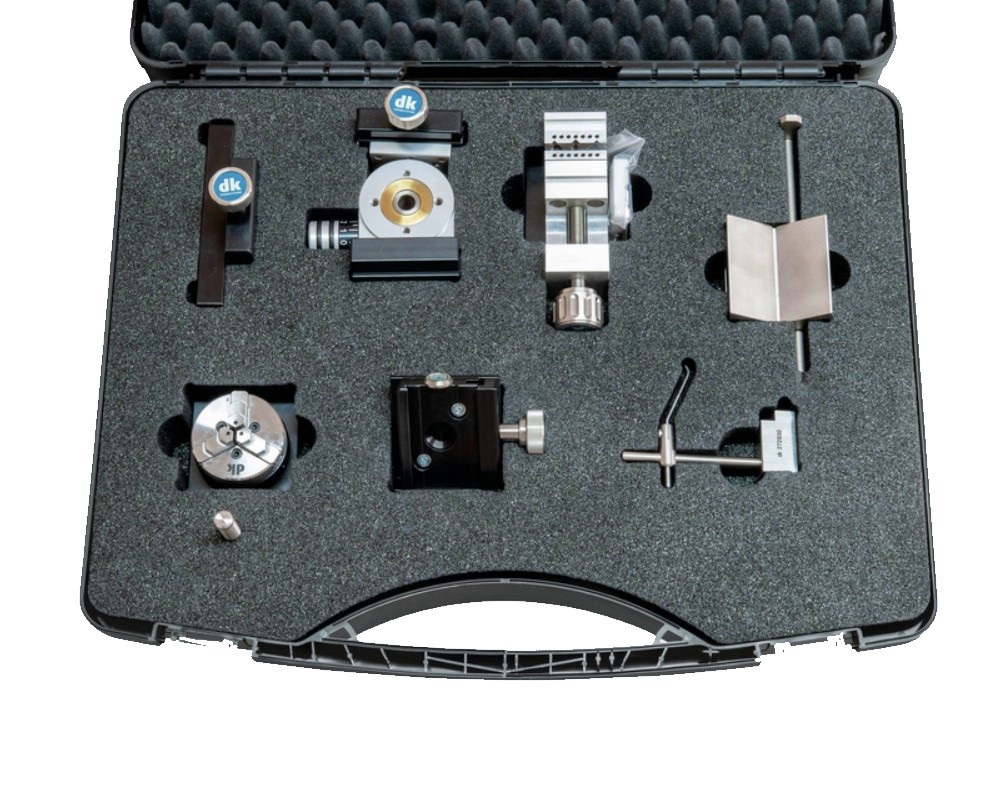

- Gamme étendue d'accessoires pour une flexibilité maximale d'utilisation
