Manipulateur équilibreur de charge Minipartner 80 ou 170kg

L'équilibreur de charge Mini Minipartner MP équipe tout poste de travail d'un outil de préhension ergonomique ; manipulation de moule, pièce de forme, manipulation pour changement d'outillage ou de charge unitaire, il s'intègre dans votre système de manutention aérienne d'atelier.

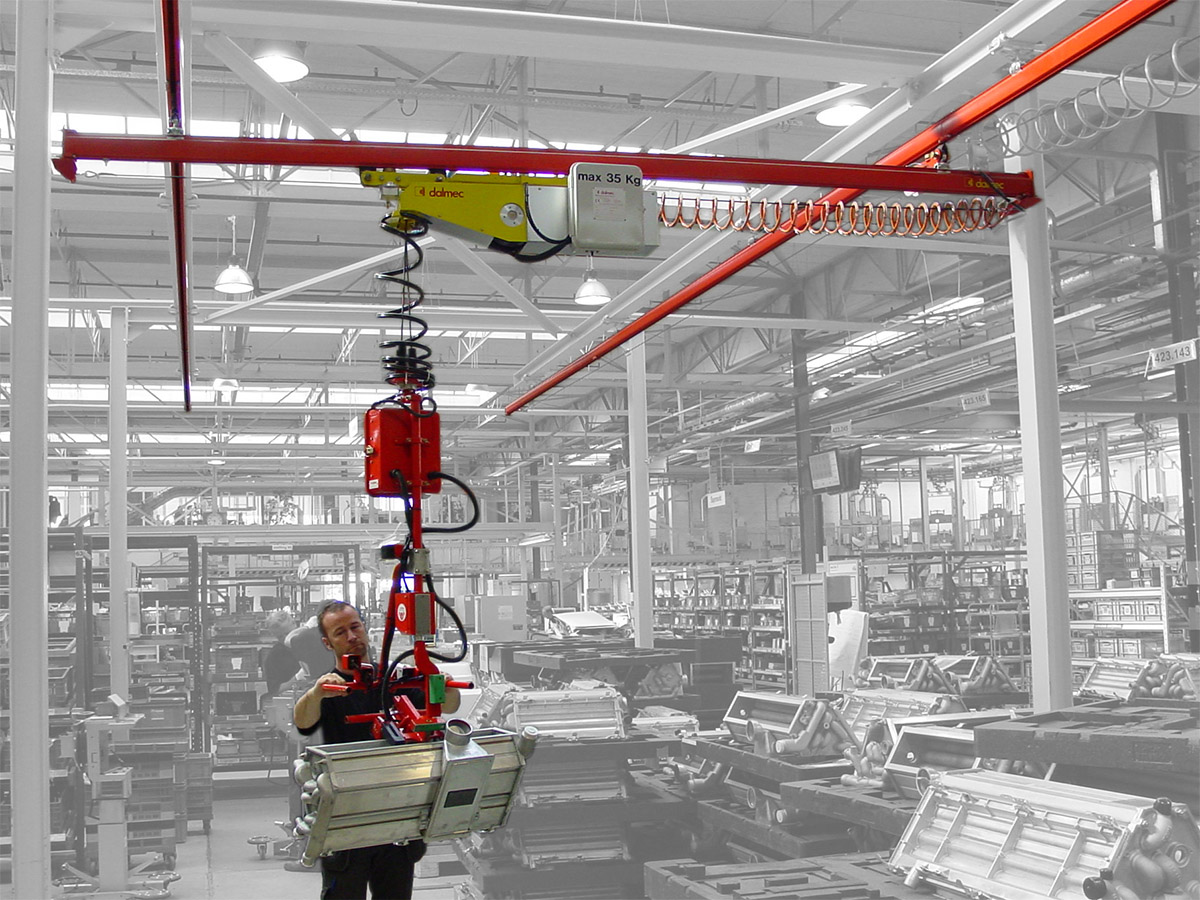

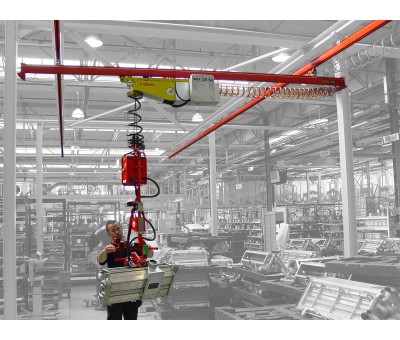

Véritable manipulateur pneumatique auto-équilibré, il en règle générale, proposé en version suspendue, se déplaçant le long d’un chemin de roulement ou dans une poutre roulante. L’outil de préhension est relié au manipulateur par l’intermédiaire de deux câbles indépendants.

PRINCIPE DE FONCTIONNEMENT : un vérin pneumatique alimenté à air-comprimé, couplé à un système de transmissions à double câble, assure l’équilibrage de la charge appliquée. Le vérin amplifie l’action de montée et de descente qui est appliquée manuellement par l’opérateur sur l’outil de préhension ou directement sur la charge. Le vérin est alimenté par deux circuits préréglés : le premier équilibre en permanence l’outil de préhension, le second équilibre les différents poids de la charge.

Fixation : le Manipulateur est équipé de chariot adapté au roulement dans le rail.
Chemin de roulement : l’ensemble du chemin de roulement est composé de deux partie: le pont roulant, profilé a froid, équipée de chariots pour le roulement sous les deux rails longitudinaux. Le déplacement du pont est obtenu par poussée manuelle. L’alimentation pneumatique s’effectue par une spirale. Le chemin de roulement constitué par deux rails laminés à froids, équipés d’éclisses de suspension fixées au pas de ~ 2500 mm et des butées mécaniques de fin de course.
Fixation à la structure de support : la fixation du chemin de roulement à la structure de support est réalisé par l’intermédiaire de tirants et pattes d’accrochage
