Manipulateur ergonomique Speedyfil 50 à 80 kg

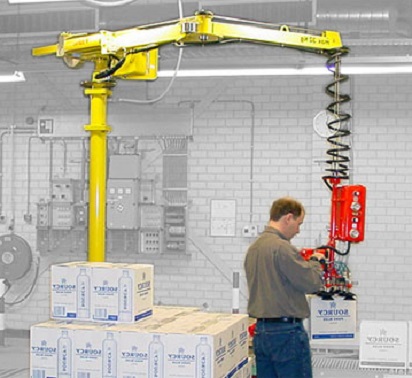

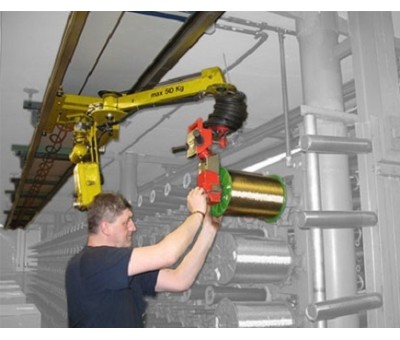

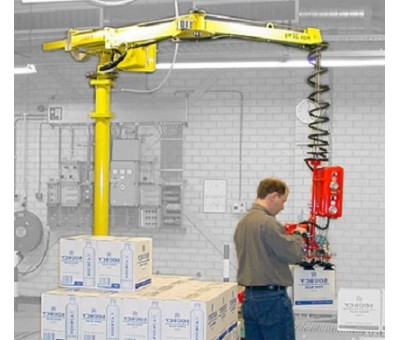

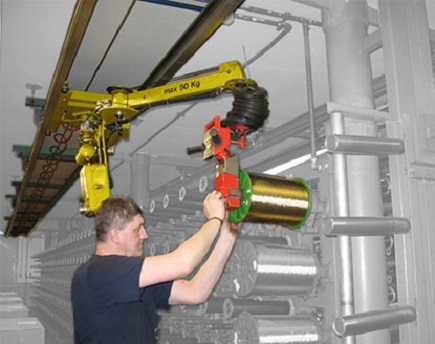

Le manipulateur ergonomique à double câble SPEEDYFIL est particulièrement adapté pour la manipulation manuelle de chagre jusqu'à 80 kg.
Il permet ainsi à l’opérateur de travailler sans fatigue, avec rapidité et précision, tout type de charges dans toutes les directions, dans des conditions optimales d’ergonomie et de sécurité. La structure du SPEEDYFIL à double bras articulé assure une grande maniabilité des mouvements sur la totalité de la zone de travail. Les outils de préhension sur mesure associés au SPEEDYFIL sont reliés au manipulateur par deux câbles indépendants en acier pour garantir un maximum de sécurité à l’opérateur.
PRINCIPE DE FONCTIONNEMENT : un vérin pneumatique alimenté à air-comprimé, couplé à un système de transmissionsà double câble,assure l’équilibrage de la charge appliquée.
Le vérin amplifie l’action de montée et de descente qui est appliquée manuellement par l’opérateur sur l’outil de préhension ou directement sur la charge. Le vérin est alimenté par deux circuits préréglés: le premier équilibre en permanence l’outil de préhension, le second équilibre les différents poids de la charge.
Caractéristiques
DISPOSITIFS D’EQUILIBRAGE
- Présélecteur : le disque présélecteur de charges va permettre de régler l’équilibrage en charge en fonction de la masse de la pièce manipulée.
- Levier montée/descente : le mouvement vertical en charge s’obtient par action de l’opérateur sur un levier.
- Automatique : le manipulateur est équipé d’un système de recherche d’équilibrage automatique. A chaque préhension, le manipulateur évalue le poids et équilibre la charge instantanément.
| Spécifications du Manipulateur ergonomique Speedyfil |
| Force max.: 50 Kg – 80 Kg |
| Rayon d’action max: 2000 mm |
| Vitesse max de levage: 0,5 m/seconde |
| Course verticale: 1650 mm – 2150 mm |
| Système de commande: seul pneumatique |
| Alimentation: Air comprimé filtré (40 µm), non lubrifié |
| Pression d’utilisation: 0.7 ÷ 0.8 Mpa |
| Température d’utilisation: de +0° à +45° C |
| Niveau sonore: <70 dB |
| Consommation: de 3 Nl ÷ 10 Nl pour cycle de travail |
| Rotations à 360° à l’infini autour de l’axe colonne et de l’outil de préhension |
| Rotation à 315° de l’axe intermédiaire |
