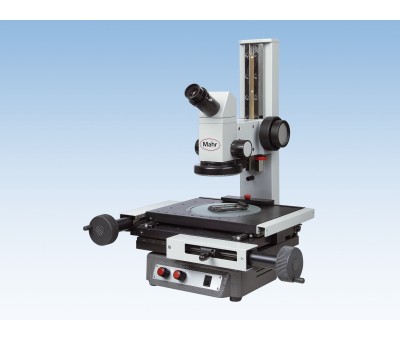

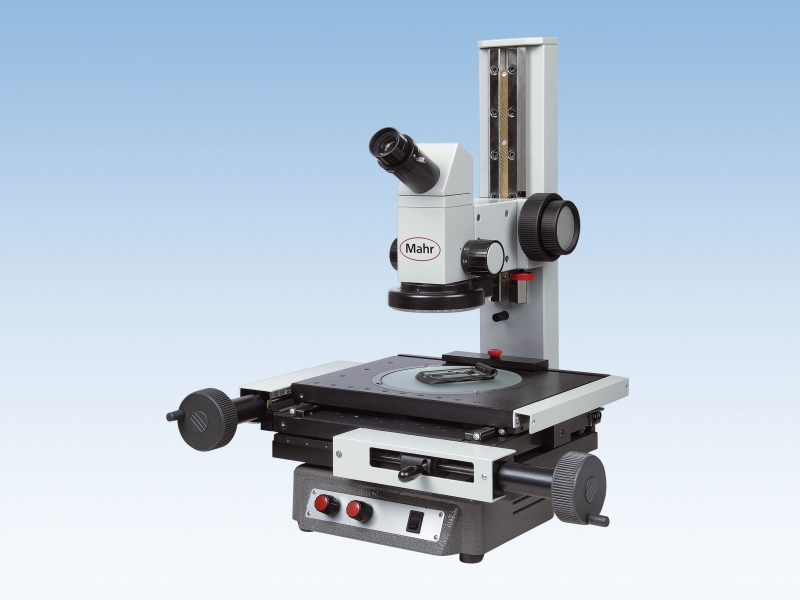

Microscope de mesure d'atelier Marvision MM220
Microscope de mesure d'atelier Marvision MM220

Microscope de mesure d'atelier Marvision MM220

En savoir plus

Caractéristiques :

Voir toutes les caractéristiques
01 81 80 42 17

Description

Doté d'une optique haut de gamme, le microscope d'atelier Marvision MM 220 produit des images très lumineuses et nettes. L'objectif zoom à grossissement progressif vous permet de disposer d'un équipement fiable même en atelier.

  • Mise au point par volant ergonomique, montage des deux côtés pour gaucher et droitier
  • Tête prismatique à 45 degrés avec correction dioptrique
  • Éclairage annulaire à LED, gradable
  • Éclairage diascopique à LED, gradable
  • Base massive en fonte
  • Table de précision à mouvements croisés, sur paliers de précision
  • Réglage rapide et fin des axes
  • Excellente précision et fiabilité grâce au système de mesure optique incrémental
  • Unité de commande et d'affichage QC 100
  • Grand affichage graphique LCD contrasté rétroéclairé
  • Affichage pour les axes X et Y
  • Unité de commande et d'affichage QC 200
  • Grand affichage graphique LCD contrasté rétroéclairé
  • Fonctions de mesure et d'analyse pour point, droite, cercle, angle, distance, point d'intersection
  • Fonction « magique » pour la détection automatique de la géométrie à l'aide des points de mesure mesurés
  • Création simple de programme de mesure par procédure d'apprentissage
  • Déroulement du programme sans problèmes grâce au guidage graphique
  • Guidage de l'opérateur en plusieurs langues
  • Port RS232 pour le traitement des données de mesure

Caractéristiques

Données Techniques :



N° de commande 4246100 4246101 4246200 4246201 4246202
Système de mesure - E2 XY en µm
2,9 + L/100 (L en mm)
2,9 + L/100 (L en mm)
2,9 + L/100 (L en mm)
2,9 + L/100 (L en mm)
2,9 + L/100 (L en mm)
Système de mesure - E1 X/Y en µm
1,9 + L/100 (L en mm)
1,9 + L/100 (L en mm)
1,9 + L/100 (L en mm)
1,9 + L/100 (L en mm)
1,9 + L/100 (L en mm)

Système de mesure


Échelle incrémentale intégrée
Échelle incrémentale intégrée
Échelle incrémentale intégrée
Échelle incrémentale intégrée
Échelle incrémentale intégrée
Étendue de mesure X/Y en mm
100 / 100
200 / 100
100 / 100
200 / 100
250 / 170

Éclairage




Éclairage épiscopique et diascopique à LED, réglable séparément
Éclairage épiscopique et diascopique à LED, réglable séparément
Éclairage épiscopique et diascopique à LED, réglable séparément
Éclairage épiscopique et diascopique à LED, réglable séparément
Éclairage épiscopique et diascopique à LED, réglable séparément
Résolution du système de mesure en mm
0,001
0,001
0,001
0,001
0,001
Raccordement au secteur
240 V
240 V
240 V
240 V
240 V
Champ - diamètre en mm
23-4
23-4
23-4
23-4
23-4
Agrandissement
Zoom progressif 8-40x,
Zoom progressif 8-40x,
Zoom progressif 8-40x,
Zoom progressif 8-40x,
Zoom progressif 8-40x,
Charge de la table (maxi) [kg]
20
20
20
20
20
Hauteur maxi d'objet en mm
180
180
180
180
180
Distance de travail en mm
75
75
75
75
75
Course Z en mm
200
200
200
200
200
