Poinçonneuse cisaille universelle 2 vérins 5 postes ADFORM - PU 55-65-85-115-175

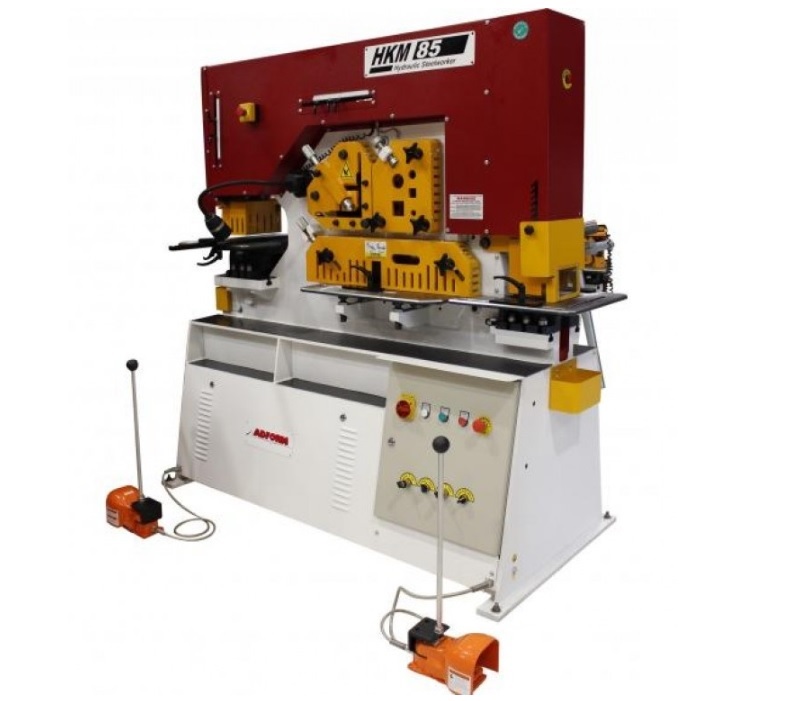

La poinçonneuse cisaille à 2 vérins ADFORM est une machine universelle étudiée et produite pour vous permettre de réaliser un maximum d'opérations sur une seule et même machine.
Particulièrement polyvalente, elle est pour cela dotée de cinq postes de travail :
- poinçonnage
- cisaillage de barre
- cisaillage de fers plats
- cisaillage de cornière
- encochage
Pour garantir une utilisation simple et une durabilité importante, ces poinçonneuses universelles son équipées en standard notamment de :
- Un dispositif de changement de poinçon et matrice rapide
Un dévétisseur en fonte lourde, particulièrement dimensionné et monté sur liaison rotule
Un éclairage LED des postes de découpe et encochage pour une bonne visibilité
Un filtre a huile monté a côté de la motopompe
Un manomètre de pression hydraulique
x2 pédales de commande de série lourde avec poignée ergonomiques

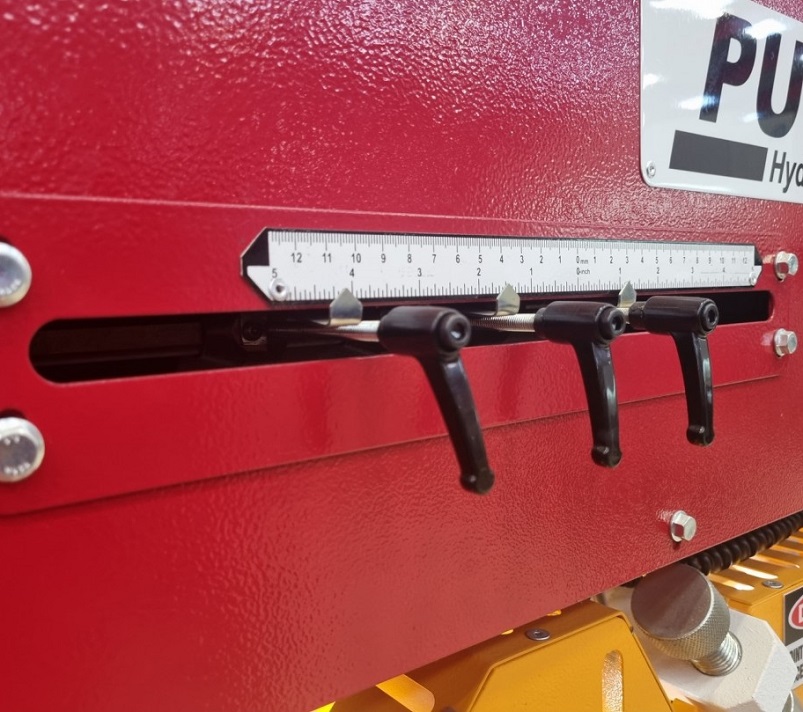

Un dispositif de réglage des courses de vérins très simple à ajuster
Une table de poinçonnage en x2 partie facilement démontable a l'aide de poignées
Une butée a contact électrique qui enclenche en automatique la coupe pour les postes situés au centre de la machine
Une butée graduée pour le poste de poinçonnage
Un système de lubrification centralisé
Caractéristiques
| Poinçonneuse cisaille universelle | PU 55 | PU 65 | PU 85 | PU 115 | PU 175 |
| Diamètre x l'épaisseur maximale (mm) | 20 x 20 | 26 x 20 | 33 x 20 | 34 x 26 | 40 x 32 |
| Diamètre x épaisseur (mm) | 40 x 10 | 57 x 10 | 57 x 12 | 55 x 16 | 57 x 22 |
| Diamètre max (option) (mm) | 110 x 3 | 110 x 4 | 110 x 5 | 125 x 5 | |
| Course (mm) | 60 | 55 | 80 | 80 | 80 |
| Nb de coupes/minute (course 20 mm) | x25 | x25 | x25 | x25 | x22 |
| Col de cygne (mm) | 255 | 305 | 355 | 355 | 625 |
| Hauteur de travail (mm) | 1030 | 1030 | 1080 | 1110 | 1130 |
| Découpe de ronds/carrés (mm) | 40/40 | 45/45 | 50/50 | 55/50 | 65/55 |
| Cornière de 90° (mm) | 120 x 120 x 12 | 120 x 120 x 12 | 150 x 150 x 15 | 150 x 150 x 16 | 200 x 200 x 20 |
| Cornière de 45° (mm) | 70 x 10 | 70 x 10 | 80 x 8 | 80 x 10 | 80 x 10 |
| Fers plats (mm) | 200 x 20 | 300 x 20 | 380 x 20 | 380 x 25 | 380 x 30 |
| Longueur de lame (mm) | 317 | 380 | 482 | 610 | 610 |
| Cisaillage en angle (mm) | 80 x 15 | 100 x 15 | 120 x 15 | 120 x 15 | 120 x 15 |
| Épaisseur (mm) | 10 | 10 | 13 | 13 | 16 |
| Largeur (mm) | 45 | 45 | 52 | 60 | 60 |
| Profondeur (mm) | 90 | 90 | 100 | 100 | 100 |
| Puissance moteur (kW) | 5,5 | 5,5 | 7,5 | 11 | 11 |
| Poids (kg) | 1520 | 1600 | 2315 | 2920 | 6000 |
| Dimensions machine (mm) | 1500x950x1880 | 1700x950x1880 | 1920x950x2040 | 2040x950x2180 | 2730x1150x2280 |
| Puissance (T) | 55 | 65 | 85 | 115 | 175 |
Mot du fournisseur
La poinçonneuse cisaille universelle 2 vérins ADFORM dispose de 5 postes de travail au service de la polyvalence de vos opérations :

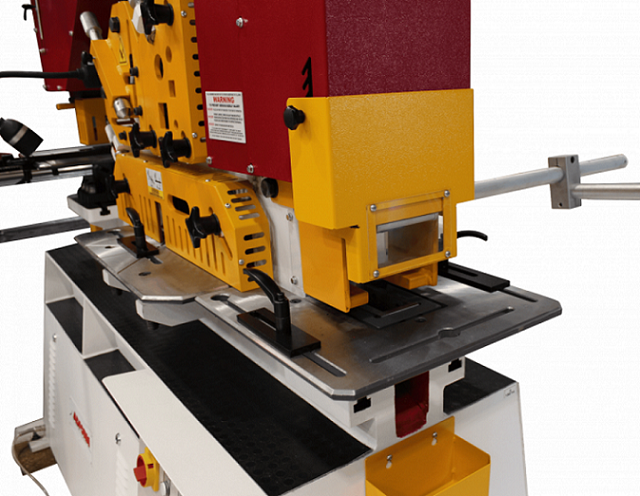

- Le poste de poinconnage : il est possible de poinçonner efficacement les trous jusqu’à Ø 57 mm (acier d’épaisseur 22 mm avec la PU115).Le vérin de poinçonnage à double effet est usiné pour garantir le bon alignement de la tige, même à pleine puissance. La course du vérin est réglable en haut et en bas avec deux capteurs de fin de course facilement ajustables. Le dévétisseur est également réglable en fonction de l’épaisseur des pièces. Ce même dévétisseur est pourvu d’une large surface vitrée pour un meilleur aperçu de la zone de travail.
* Le porte-poinçon permet de monter des outils standards type kinglsand. Le porte-matrice coulisse entre deux rainures pour faciliter l’alignement et permettre un changement d’outils simple et rapide. Les formes du support matrice permet de positionner des poutrelles UPN

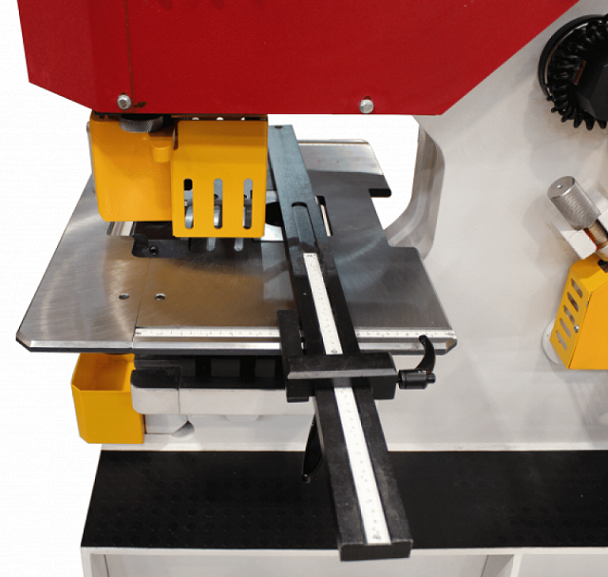

* La table fait office de support pour la pièce à poinçonner et elle intègre une règle de mesure ainsi qu’une butée arrière réglable pour un positionnement précis. La table de travail est fractionnée : la partie avant peut être retirée pour poinçonner profilés et cornières.
- Le poste de cisaillage de barre : ce poste permet de cisailler différentes sections de barres rondes ou carrées. Des lames plus ou moins grandes sont disponibles. Il est possible de couper rapidement des barres carrées jusqu’à 65mm avec la PU175. Avec les lames spécifiques il est également possible de couper des profilés en U, I ou T. Ces lames spéciales sont disponibles sur demande.
- Le poste de cisaillage de fers plats : avec la lame de 375-480 mm*, vous pourrez couper vos fers plats très rapidement. Ce poste est équipé d’une table support en acier. Elle permet un positionnement précis de la pièce grâce aux butées mécaniques d’une part, et aux indications de coupes courantes à 30 et 45 degrés d’autre part. La déformation de coupe est minimale grâce aux serres-tôles réglables et à la lame supérieure montée avec un angle de coupe de 3 degrés. La lame inférieure possède quatre arrêtes de coupe.
- Le poste d'encochage : l’encocheuse est adaptée à la fois pour les tôles et les cornières. La table de travail est pourvue de butées réglables pour un positionnement précis ; le carter de protection ajouré est pourvu d’un capteur de protection pour travailler en toute sécurité. La machine est livrée avec un outil d’encochage rectangulaire pour une utilisation courante. Les outils spéciaux en V sont disponibles à la demande.

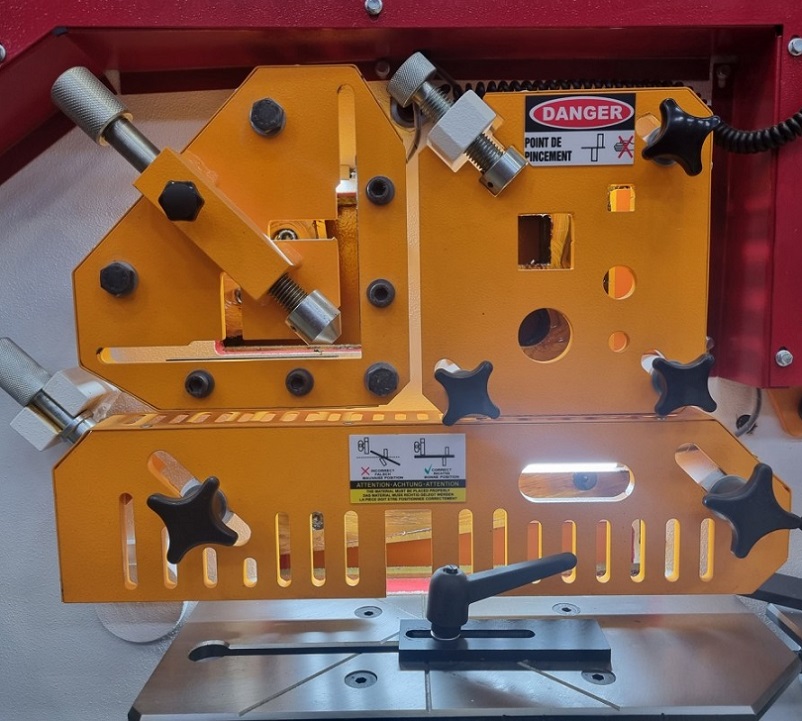

- Le poste de cisaillage de cornière : ce poste permet des découpes droites ou angulaires pour les cornières. Les deux guides d’alignement assurent une perpendicularité de coupe répétable tandis que les vis de pression mécaniques permettent de limiter la torsion de la cornière. Les lames sont facilement retournables et sont pourvues de 4 arrêtes de coupe.
