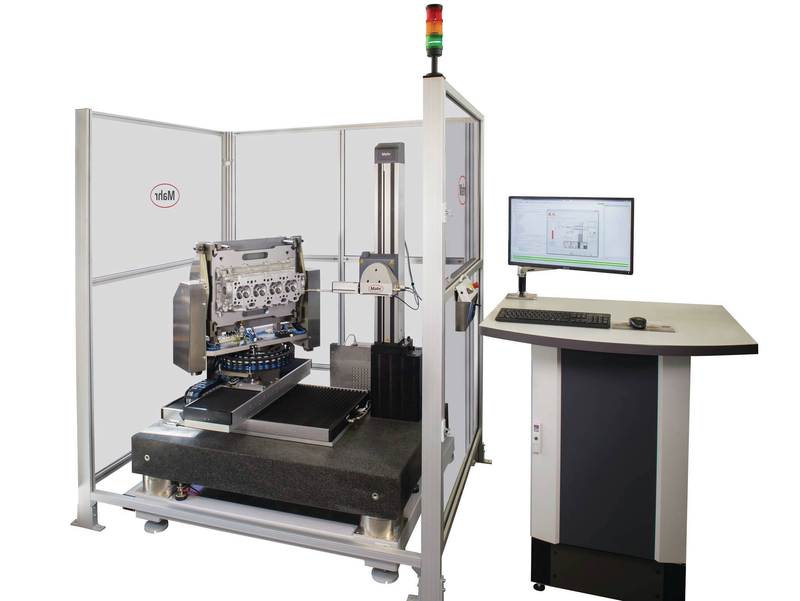

Poste de mesure de rugosité automatique MarSurf Engineered 9902020_MES

Ce poste de mesure est conçu pour la mesure de rugosité tactile de pièces de grande taille tels que blocs-cylindres, culasses, etc. jusqu'à 150 kg.
Le positionnement de la pièce et le déroulement du programme sont entièrement automatiques.
La rotation de l'appareil de mesure dans les deux sens de l'axe assure une grande flexibilité et accessibilité des points de mesure. Par ailleurs, ce poste de mesure dispose d'un pivotement automatique de la pièce à 90°, pour atteindre les zones de mesure.

Le positionnement de la pièce se fait pendant l'exécution du programme, au moyen de deux axes linéaires à CNC, d'un axe de rotation et de l'axe de pivotement pneumatique. Cet agencement des axes entièrement automatiques assure une grande flexibilité et l'accessibilité aux points de mesure et assure un déroulement sans intervention de l'opérateur.

Les changements de position de la pointe de palpage sont compensés dans l'espace. Ceci permet de programmer sur la base de données de dessins.
Les écarts en positionnement réel sont corrigés automatiquement.
Par ailleurs, les programmes de mesure entre postes de mesure de structure identique sont échangeables sans modification du programme.
