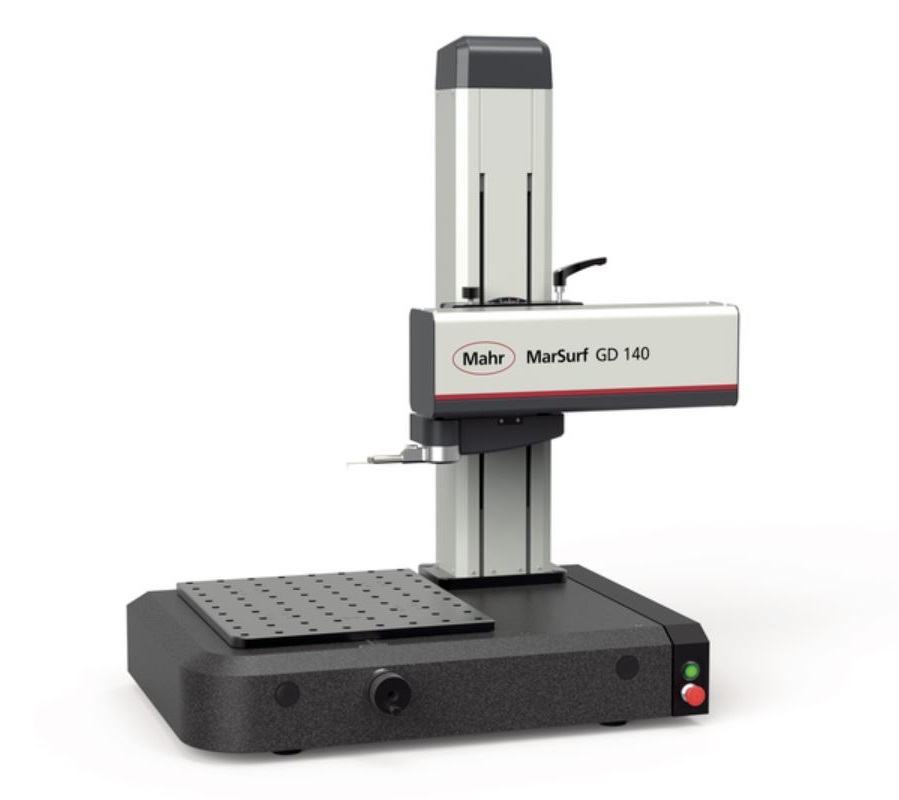

Poste de mesure flexible pour rugosité et ondulation MarSurf GD 140
Le poste de mesure pour rugosité et
ondulation MarSurf GD 140 associe rapidité, sécurité et polyvalence. En plus des analyses de rugosité, il
permet de réaliser des analyses de profil et d'ondulation. Il propose un
passage facile de la mesure standard à la mesure transversale.
Commandé par les logiciels conviviaux
MarWin (MarWin EasyRoughness ou MarWin ProfessionalRoughness), ce poste de
mesure flexible sécurise et améliore la qualité des pièces de production, en
bord de ligne ou en salle de mesure. Il contribue ainsi à la rentabilité de votre process global.
Ce nouveau concept de mesure industrielle s'intègre dans de nombreuses activités :
- Pièces, composants et ensembles mécaniques : paliers, filetages, tiges filetées, vis à billes, arbres, crémaillères
- Mesure en production : mesure de contour en process partiellement automatique
- Automotive : organes de direction, systèmes de freinage, engrenages, vilebrequin, arbre à cames, culasses
- Techniques médicales et pièces chirurgicales : Contours d'endoprothèse de hanche et du genou, contours de vis médicales, d'implants dentaires
Caractéristiques
| Poste de mesure de rugosité et ondulation | MarSurf GD 140 | N° d'art. 6269010 |
| Résolution | Étendue de mesure 1 : 7,6 nm |
| Étendue de mesure 2 : 0,76 nm | |
| Longueur du bras de palpage | 45 mm (x 1) |
| 67,5 mm (x 1,5) | |
| 90 mm (x 2) | |
| 112,5 mm (x 2,5) | |
| 135 mm (x 3) | |
| Écart de guidage | 0,20 µm / 60 mm |
| 0,40 µm / 140 mm | |
| Vitesse de mesure | Jusqu'à 10 mm/s |
| Longueur d'exploration (en X), fin | 140 mm |
| Vitesse de positionnement | 0,02 - 200 mm/s (en X) |
| Palpeur | Roughness probe system (skidless) |
| Étendue de mesure mm | 500 µm (±250 µm) pour longueur de bras de palpage 45 mm |
| 1500 µm (±750 µm) pour longueur de bras de palpage 135 mm | |
| Longueurs d'exploration | 0.1 mm to 140 mm |
| Force de mesure (N) | 0.7 mN |
Mot du fournisseur
Rapidité de mesure et de changement d'équipement
- Temps de mesure très courts grâce à des vitesses de positionnement et de mesure élevées (jusqu'à 200 mm/s en X et 50 mm/s en Z)
- Axe Z entièrement à CNC pour un fonctionnement automatique
- Mise en contact et remise à zéro par l'axe Z en Z+ et Z-
- Changement rapide et sans outil du bras de palpage grâce à la suspension magnétique
Utilisation flexible et polyvalente
- Passage facilité de la mesure standard à la mesure transversale sans outil ni adaptateur – même pour les mesures à l'envers
- La table porte pièce de 390 mm × 430 mm offre suffisamment d'espace pour les pièces de grande taille
- Flexibilité maximale de manipulation grâce à la table porte pièce à trous de 50 mm et butées de guidage enfichables
- Qualité éprouvée et grand choix de bras de palpage du système de palpage BFW 250

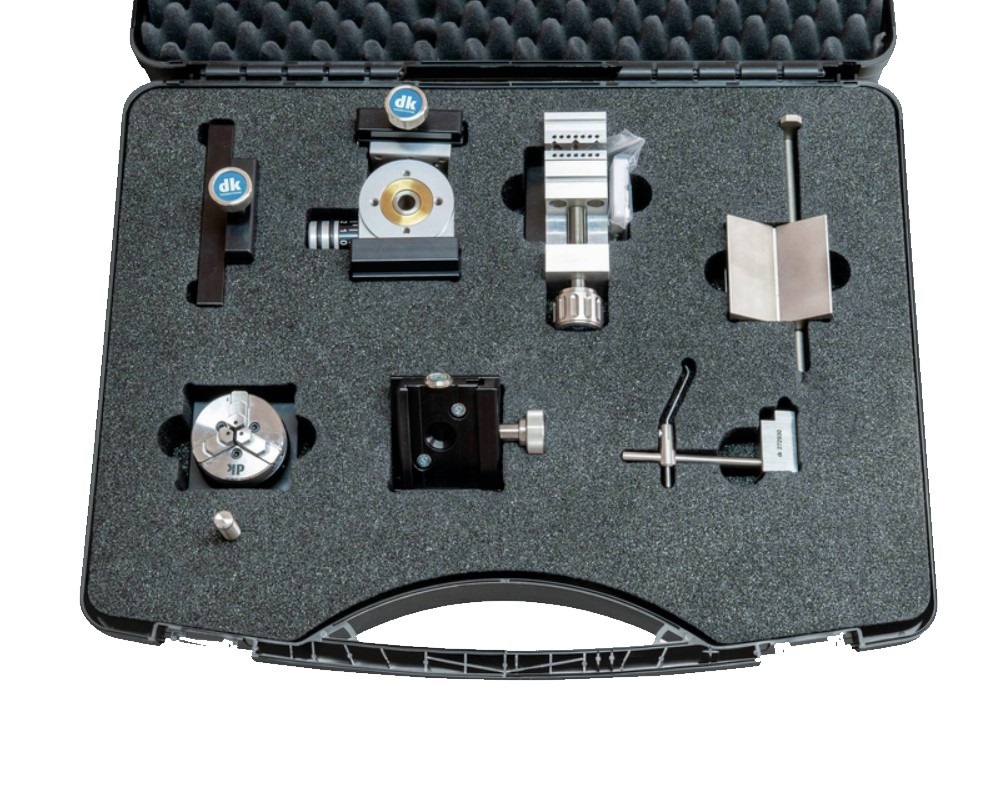

- Gamme étendue d'accessoires pour une flexibilité maximale d'utilisation
