Poste de soudure laser mobile ouvert pour maintenance de moule SISMA - SWA

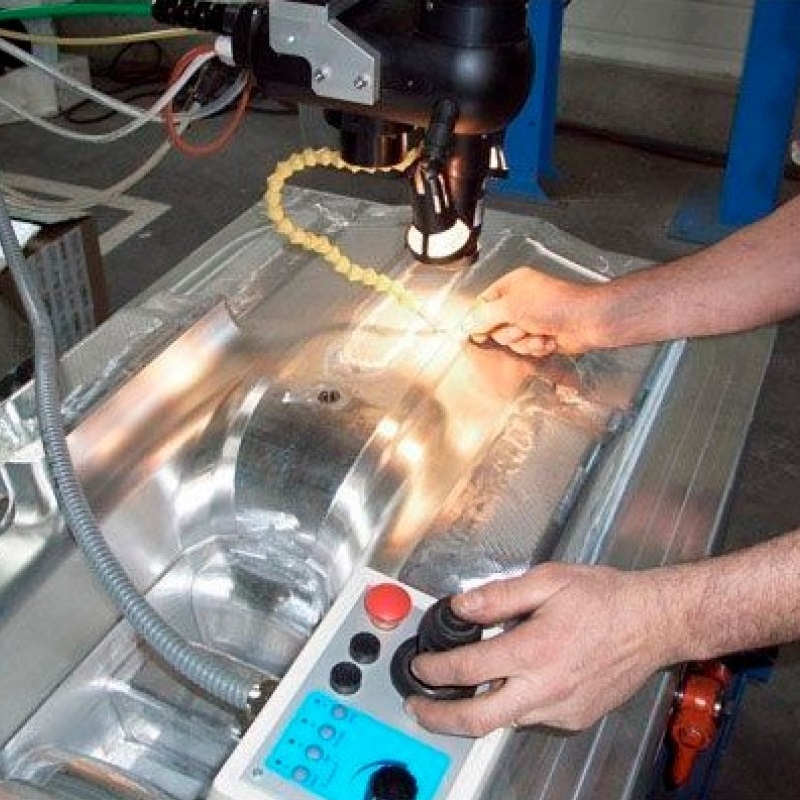

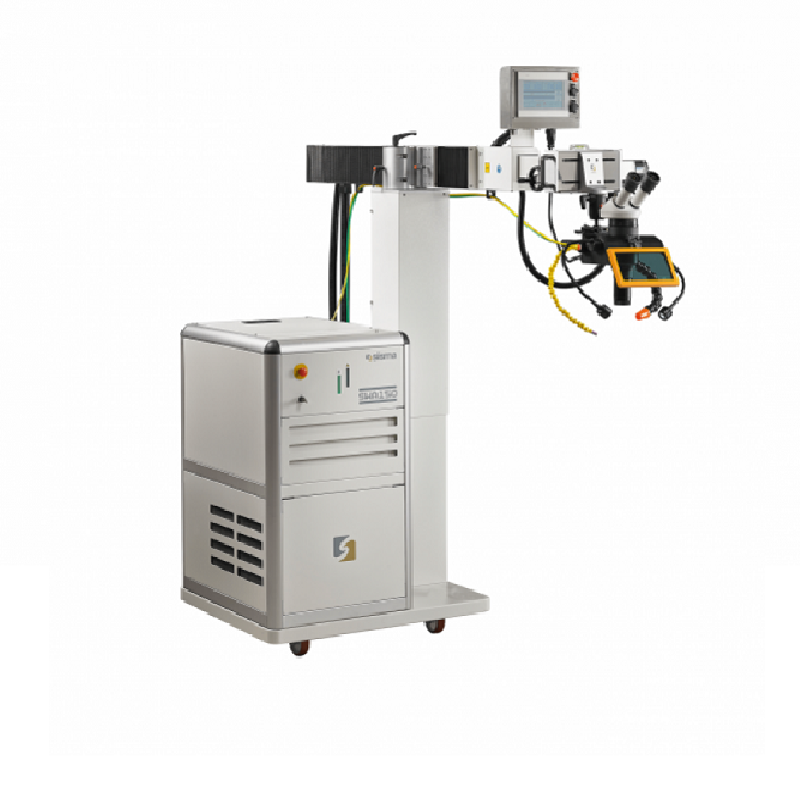

Le SWA est un poste de soudure laser mobile, ouvert, particulièrement adapté à la maintenance des moules. Facilement déplaçable, sa conception ouverte sur bras extensible permet de travailler sur des pièces de petite et de grande dimension, quelle que soit sa taille ou son poids.
Machine de classe 4 totalement ouverte et flexible., ce système laser est fait pour tous les clients voulant faire de la soudure de précision sur des outillages d'injection.
- Puissance disponible 150w et 300w à lampe laser.
- Fonctions logicielles avancées telles que le soudage sur la circonférence, la ligne, le remplissage et la gestion de rotation
- System 3 axes avec possibilité d'ajouter un axe de rotation supplémentaire en option
- Connexion Internet pour contrôle à distance
EQUIPEMENTS STANDARDS :
- Ecran tactile
- Jostick de controle de déplacements
- Double éclairage à LED
- Tête binoculaire
EQUIPEMENTS OPTIONNELS :
- Boule magnétique : pour garder les pièces en position sans l’aide de pinces. En outre, le support peut tourner manuellement.
- Broche rotative ou 4ième axe : pour des réparations précises de soudage circulaire.
- Miroir à 45 degrés : capable de dévier le faisceau laser de 90 degrés. Il permet d’opérer dans des zones difficiles à atteindre.
- Extension de faisceau : grâce au système d’extension modulaire (intégré avec une ou plusieurs articulations à 45 degrés), le laser de soudage Sisma SWA peut fonctionner sur toute pièce.
- Focale 162 mm
- Appareil Photo Numérique
- Caméra coaxiale pour visionnage sur écran
- Ergo Leica (pour une position de travail plus confortable)
Caractéristiques
| Poste de soudure laser flexible | SWA 150 | SWA 300 |
| Puissance moyenne (W) | 150 | 300 |
| Puissance de crête (Kw) | 10.5 | 12 |
| Energie par impulsion (J) | 70 | 100 |
| Fréquence impulsion (Hz) | 0-50 | 0-50 |
| Durée d'impulsion (ms) | 0.3 - 25 | 0.3 - 25 |
| Diamètre du spot laser (mm) | 0.2 - 2 (0.1 opt) | 06-févr |
| Optique de focalisation (mm) | 120 | 120 |
| Transport du faisceau laser | Fibre | Fibre |
| Système de vision | Binoculaire | Binoculaire |
| Vitesse de déplacement (mm/s) | 0 - 20 | 0 - 20 |
| Course (X , Y , Z) (mm) | 300 x 150 x 500 | 300 x 150 x 500 |
| Système de refroidisement | Air | Air |
| Alimentation Electrique | 230V 50/60Hz 1ph - 1 Kw e 400V 50/60Hz 3ph - 3,5 Kw | 230V 50/60Hz 1ph - 1 Kw e 400V 50/60Hz 3ph - 3,5 Kw |
| Dimensions (L x P x H) (mm) | 1950 x 1100 x 1610 | 2100 x 1200 x 1610 |
| Poids (Kg) | 270 | 310 |
Mot du fournisseur
Un logiciel très complet pour vos paramètres de travail
Le poste de soudure laser SISMA est doté d'un logiciel de pilotage très complet. Il propose notamment la gestion des paramètres suivants :
- Circonférence : Cette fonctionnalité du logiciel vous permet de définir les cycles de soudage le long des chemins circulaires.
- Remplissage : fonction très polyvalente, utile pour le remplissage des zones de forme variable avec un matériau d’apport.
- Plan incliné : permet d’être extrêmement précis en présence de plans inclinés indépendamment de l’expérience des opérateurs
- Overlap : Fonction de recouvrement permettant d’être très régulier entre chaque cordon de soudure. La fréquence s’indexe sur la vitesse de déplacement des axes et le % de recouvrement réglé.

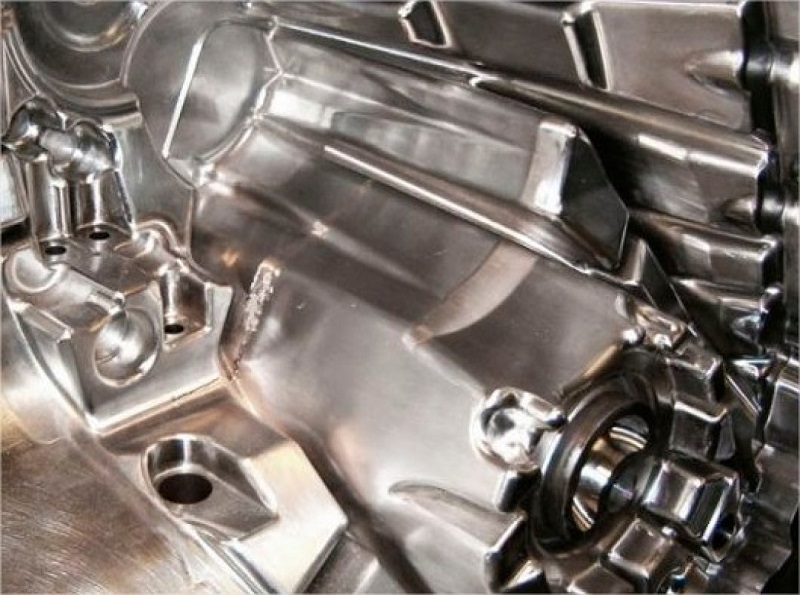

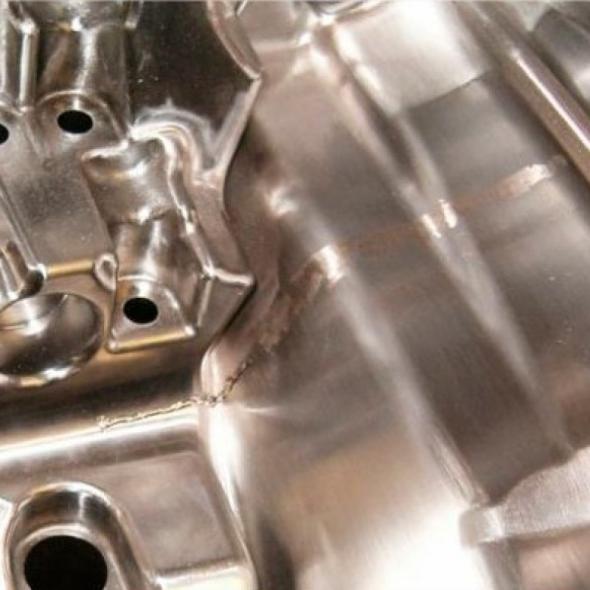

SWA séries SISMA SWA et LM-D de SISMA constituent une gamme complète de laser pour l’entretien des outillages d’injection : Sisma offre plusieurs systèmes de soudage au laser pour l’entretien des moules d’injection, avec et sans apport de matière.
La gamme comprend le best-seller SWA 150, SWA 150 avec résonateur (parfait pour les opérations de haute précision) ou bien le puissant du SWA 300.
Les systèmes laser de classe IV étudiés par Sisma permettent des interventions rapides avec d’excellents résultats. Les paramètres du laser sont gérés par un écran tactile convivial qui vous permet de gérer la forme d’onde, le diamètre de la soudure et éventuellement l’axe de rotation.
Les systèmes laser Sisma pour l’entretien des moules sont conçus pour répondre à de longues séances de travail sur une cadence quotidienne sans perdre de précision avec un résultat de qualité.
Pour garantir une efficacité maximale dans l’entretien et la réparation des outils d’injection ou de frappes, le SWA est fabriqué entièrement par SISMA qui comprend le logiciel, la mécanique et la source de soudage laser.
Grace aux multiples réglages de la tête optique et les axes motorisés, l’opération de soudage est facilitée, avec des économies considérables de temps et d’excellents résultats de qualité. A cela on ajoute la flexibilité de transport du faisceau laser par fibre optique, la fiabilité du système de refroidissement ainsi que la durée de vie de la lampe.
Nos lasers vous permettront toujours d’avoir vos outillages garantissant une production de haute qualité: Sisma a développé une gamme de systèmes laser sophistiqués et exclusivement dans le domaine de l’injection plastique et tous les outillages mécaniques.
Le système laser Sisma SWA offre une flexibilité maximale de positionnement de la tête de soudage grâce à ses multiples possibilités de rotation et ses axes motorisés X, Y et Z.
Cette fonctionnalité le rend adaptable à tous les besoins du processus, assurant un excellent travail de soudure.
La course est de 300 mm pour l’axe X, 150 mm pour l’axe Y, et 500 mm de long pour l’axe Z. Cette fonction vous permet d’effectuer des travaux d’entretien à l’intérieur des moules et de disposer ainsi d'une polyvalence totale.
