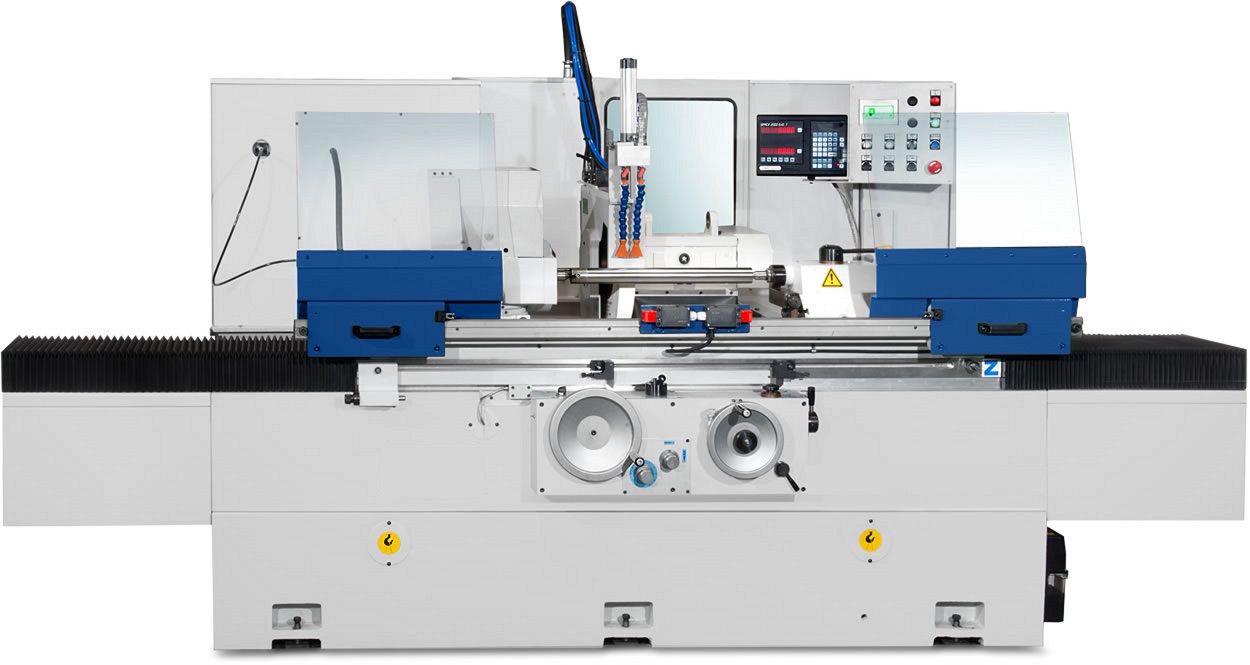

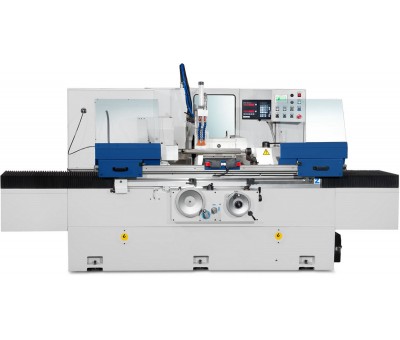

Rectifieuse cylindrique conventionnelle
Ces rectifieuses conventionnelles sont flexibles et offrent une mise en œuvre rapide ; elles sont parfaites pour la rectification unitaire de composants de haute précision.
Dotée d'une broche montée sur paliers hydrodynamiques pour garantir une fiabilité et une longévité optimales, la tête porte-meule peut recevoir 1 ou 2 meules d'exter ainsi qu'une broche additionnelle abattable pour réaliser des opérations de rectification de surfaces intérieures.
Ces machines sont construites avec un bâti en fonte robuste assurant une grande stabilité durant l'usinage et disposent également de glissières rectifiées et grattées à la main.
La poupée porte-pièce permet de travailler en pointes fixes ou tournantes et la contrepointe est équipée d'un dispositif de réglage de la conicité.
Différents dispositifs de diamantage de meule et d'entraînement de pièce sont également inclus.
Le pupitre dispose d'un affichage permettant de connaître les vitesses de rotation de la pièce et de la meule, le nombre et la durée des passes à vide et peut être complété d'un système de visualisation de cotes.
Caractéristiques
| Modèle 1 | Modèle 2 | Modèle 3 | Modèle 4 | Modèle 5 | |
| Distance entre pointes (mm) | 600 | 1000 | 630 | 1030 | 1530 |
| Diamètre maxi rectifiable (mm) | 315 | 315 | 355 | 355 | 455 |
| Poids maxi entre pointes (Kg) | 120 | 120 | 250 | 250 | 300 |
| Vitesse de rotation de la poupée porte-pièce (tr/min) | 0 - 300 | 0 - 300 | 0 - 300 | 0 - 300 | 0 - 300 |
| Puissance poupée porte-meule (kW) | 4 | 4 | 5,5 | 5,5 | 5,5 |
| Dimensions meule (mm) | 450x50x127 | 450x50x127 | 450x80x127 | 450x80x127 | 450x80x127 |
| Cône de la contrepointe (mm) | 4 CM | 4 CM | 4 CM | 4 CM | 4 CM |
Equipements principaux disponibles :
- Prise de passe automatique et avances hydraulique
- Orientation de la table
- Broche de rectification intérieur abattable
- Contrepointe à ouverture hydraulique et réglage de cylindricité
- Poupée porte-pièce et tête porte-meules orientables
- Accessoires de serrage de pièces (plateau magnétique, mandrin, pinces)
- Convertisseur de fréquence pour réglage de la vitesse de rotation meule / pièce
- Système de visualisation de cotes numérique
- Groupe d’arrosage avec épurateur magnétique et filtration papier
- Dresseur sur table et contrepointe, porte-diamant pour créer arcs concaves et convexes
- Butée sinus pour réglage fin par cale étalon
