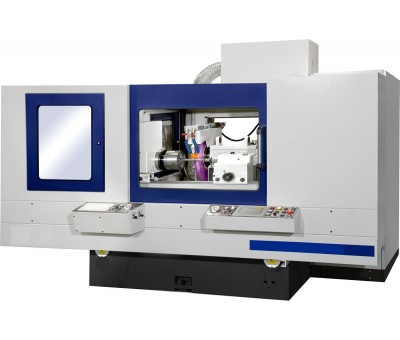

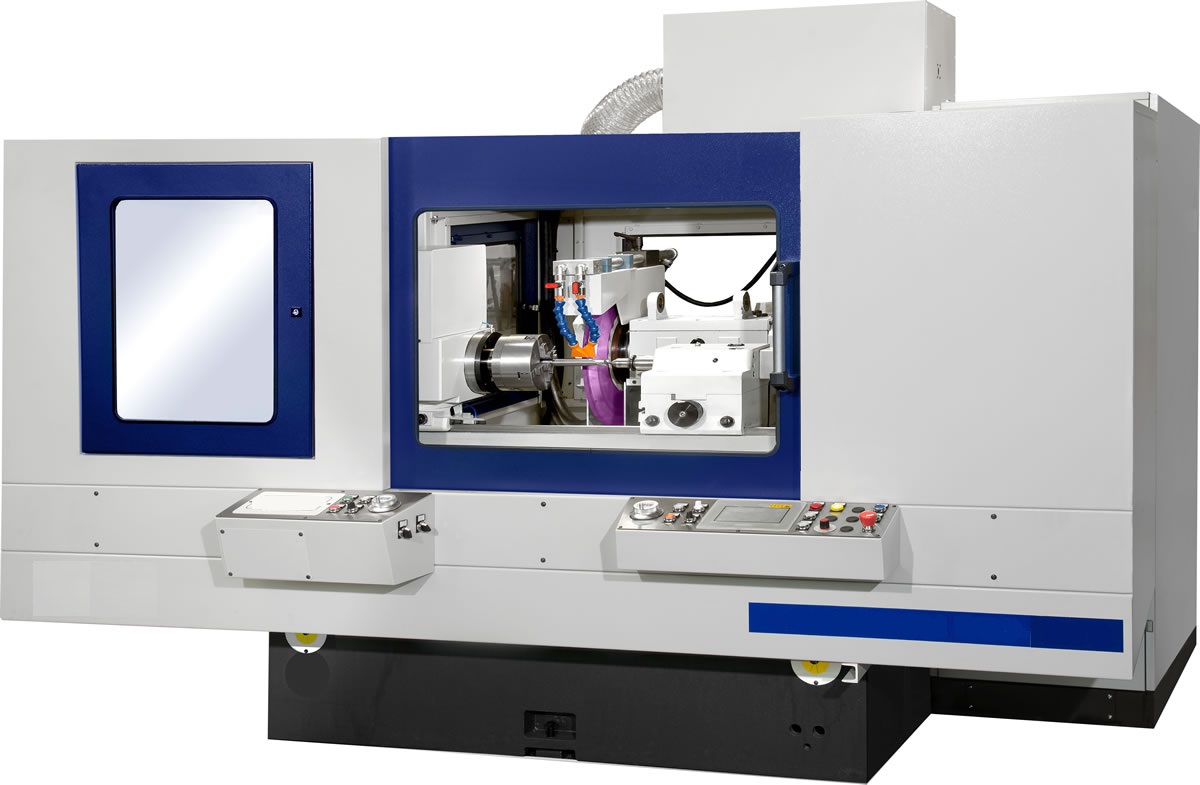

Rectifieuse cylindrique horizontale semi automatique
Cette série de rectifieuses cylindriques semi-automatiques se distingue des machines conventionnelles et CNC grâce à un système de commandes simplifié unique offrant grande rapidité de mise en œuvre et facilité d’utilisation.
Elles sont parfaites pour le traitement de petites séries de pièces ou de pièce unitaire, tant pour des surfaces extérieures qu'intérieures.
La prise de références se fait par apprentissage (déplacement physique de l’axe puis mémorisation de la position).
Le dressage est automatique avec compensation de l’usure de la meule.
Il est possible de travailler en mode manuel, semi-automatique (arrêt à la côte en cycle d’ébauche, mesure et contrôle du diamètre puis finition en manuel) ou en cycles complet (plongée et balayage en automatique).
Plusieurs diamètres peuvent êtres usinés dans un même cycle (jusqu’à 12 avec utilisation de correcteurs distincts pour chacun).
Les paramètres de coupe et de dressage sont programmables et différencier pour l'ébauche, la finition et l'étincelage (vitesses, incréments, avances, passes à vide, etc.).
Ces machines sont complètement universelles : la table, la poupée porte-pièce et la tête porte-meule sont orientables de série pour offrir la plus grande polyvalence de travail.
Elles peuvent aussi être équipées de dispositifs automatiques pour la détection de la coupe, l'équilibrage de la meule ou encore le positionnement de la tête de rectification pour optimiser la productivité.
Caractéristiques
| 600-1 | 1000-1 | ||||
| Distance entre pointes (mm) | 600 | 1000 | |||
| Diamètre maxi rectifiable (mm) | 315 | 315 | |||
| Poids maxi entre pointes (Kg) | 120 | 120 | |||
| Vitesse de rotation de la poupée porte-pièce (tr/min) | 0 - 300 | 0 - 300 | |||
| Puissance poupée porte-meule (kW) | 4 | 4 | |||
| Cône de la contrepointe (mm) | 4 CM | 4 CM | |||
| Meule 450x50x127 mm | |||||
| 600-2 | 1000-2 | 1500-2 | 2000-2 | ||
| Distance entre pointes (mm) | 630 | 1030 | 1530 | 2030 | |
| Diamètre maxi rectifiable (mm) | 355 | 355 | 355 | 455 | |
| Poids maxi entre pointes (Kg) | 250 | 250 | 250 | 300 | |
| Vitesse de rotation de la poupée porte-pièce (tr/min) | 0 - 300 | 0 - 300 | 0 - 300 | 0 - 300 | |
| Puissance poupée porte-meule (kW) | 5,5 | 5,5 | 5,5 | 7,5 | |
| Cône de la contrepointe (mm) | 4 CM | 4 CM | 4 CM | 5 CM | |
| Meule 450x80x127 mm | |||||
| 1000-3 | 1500-3 | 2000-3 | 3000-3 | ||
| Distance entre pointes (mm) | 1150 | 1750 | 2250 | 3150 | |
| Diamètre maxi rectifiable (mm) | 595 | 595 | 595 | 695 | |
| Poids maxi entre pointes (Kg) | 1200 | 1200 | 1200 | 1200 | |
| Vitesse de rotation de la poupée porte-pièce (tr/min) | 0 - 300 | 0 - 300 | 0 - 300 | 0 - 300 | |
| Puissance poupée porte-meule (kW) | 11 | 11 | 11 | 15 | |
| Cône de la contrepointe (mm) | 5 CM | 5 CM | 5 CM | 5 CM | |
| Meule 610x50x230 mm | |||||
| 3000-4 | 4000-4 | 5000-4 | 6000-4 | 8000-4 | |
| Distance entre pointes (mm) | 3000 | 4000 | 5000 | 6000 | 8000 |
| Diamètre maxi rectifiable (mm) | 795 | 795 | 795 | 895 | 955 |
| Poids maxi entre pointes (Kg) | 4000 | 4000 | 4000 | 4000 | 4000 |
| Vitesse de rotation de la poupée porte-pièce (tr/min) | 0-150 | 0-150 | 0-150 | 0-150 | 0-150 |
| Puissance poupée porte-meule (kW) | 15 | 15 | 15 | 15 | 15 |
| Cône de la contrepointe (mm) | 6 CM | 6 CM | 6 CM | 6 CM | 6 CM |
| Meule 1200x120x305 mm |
