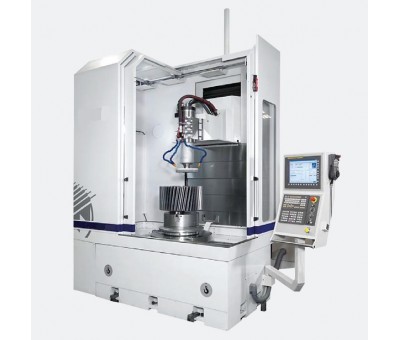

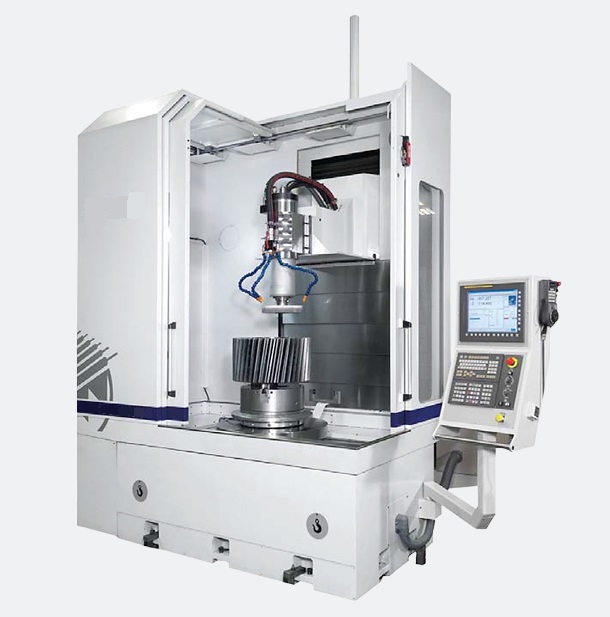

Rectifieuse cylindrique verticale à commande numérique
Ces rectifieuses cylindriques verticales à commandes numériques sont des machines dédiées à la rectification de surfaces de révolution intérieures et extérieures sur des pièces lourdes.
Elles sont conçues pour rectifier des pièces de forme annulaire de grand diamètre et de haute précision.
Nos clients utilisent ces machines CNC pour la finition de bagues de roulement, d'éléments servant à la génération d'énergie, comme les stators et compresseurs de turboréacteurs, ou encore pour la production d'organes de transmission de puissance tels que engrenages et réducteurs.
Elles répondent donc aux exigences des secteurs les plus pointus comme l'aéronautique ou l'industrie navale.
La structure de nos rectifieuses est largement dimensionnée pour offrir une stabilité optimale et nécessaire à la réalisation de travaux de grande précision.
L’ergonomie a également été particulièrement soignée pour faciliter les opérations de manutention et de contrôle des pièces.
Le plateau rotatif dispose d’un entraînement direct par servomoteur avec refroidissement liquide.
La programmation du logiciel offre une expérience utilisateur des plus simples grâce à un langage conversationnel clair permettant de définir l’ensemble des données dimensionnelles et des paramètres de coupe.
Les options de taillage de meules dans la CN sont multiples et permettent la rectification de profils convexes, concaves, coniques ou encore le dressage de faces.
Caractéristiques
| Modèle | 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| Diamètre maxi rectifiable (mm) | 600 | 800 | 1000 | 1200 | 1500 | 2000 | 2500 |
| Hauteur maxi rectifiable (mm) | 400 | 400 | 400 | 500 | 500 | 750 | 750 |
| Poids maxi des pièces (kg) | 1000 | 1200 | 1500 | 2000 | 2500 | 4000 | 4000 |
| Vitesse de la table (rpm) | 0-120 | 0-120 | 0-100 | 0-100 | 0-100 | 0-60 | 0-60 |
| Puissance totale installée (kW) | 40 | 40 | 45 | 45 | 45 | 50 | 50 |
| Poids de la machine (kg) | 10.000 | 11.000 | 18.000 | 18.500 | 19.000 | 22.000 | 24.000 |
| Diamètre du mandrin (mm) | 140 | 140 | 140 | 140 | 140 | 140 | 140 |
Equipements principaux disponibles :
- Broches et électrobroches de rectification inter / exter
- Dispositif d’approche rapide / anticollision
- Systèmes de mesure laser de meules
- Appareils de diamantage-profilage de meules
- Extracteur de brouillards d’huile
- Groupe d’arrosage, refroidisseur, épurateurs à bande tissu et magnétique
- Outillages de prise de pièce
