Rectifieuse cylindrique de précision spéciale outils coupants

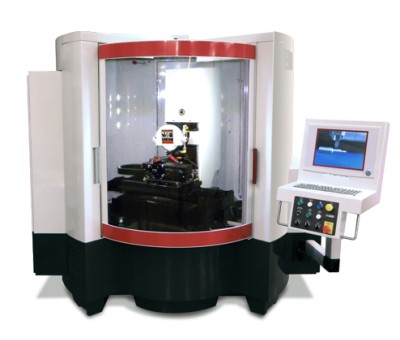

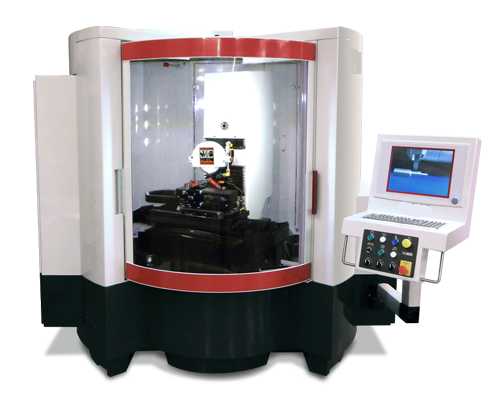

Cette rectifieuses cylindrique 3 axes à commande numérique est dotée d’une unité d’entraînement de la pièce spécifique permettant d’obtenir une concentricité et un faux-rond proche du micron.

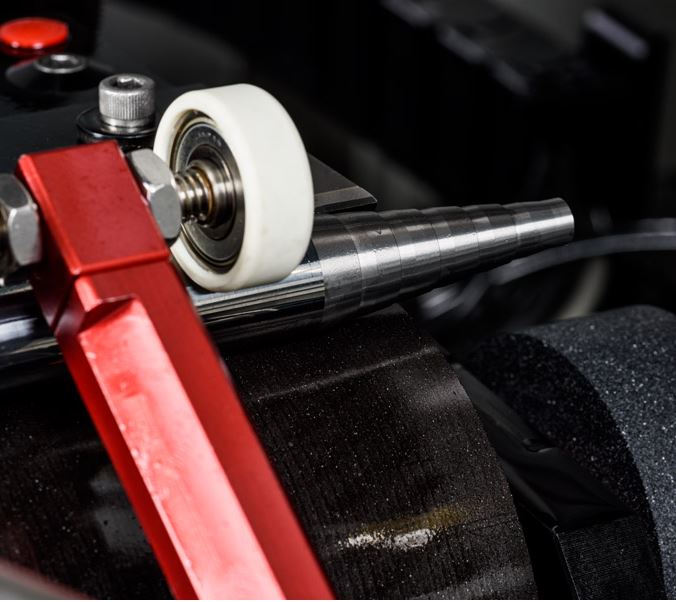

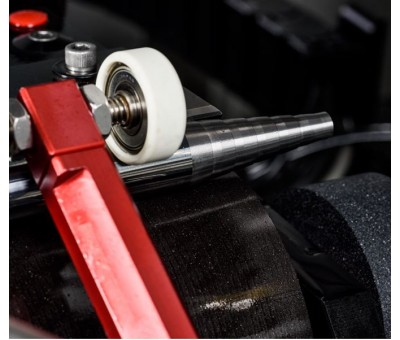

La conception unique de ce système vous permet de retirer, contrôler et recharger l’outil sans crainte d’un faux-rond subi.
La rectification de la plupart des profils devient possible avec une meule standard 1A1 et aisée grâce à une programmation conversationnelle simple et claire.
Différentes options d’automatisation permettent également à cette machine d’atteindre un niveau de productivité optimale même pour les petites séries.

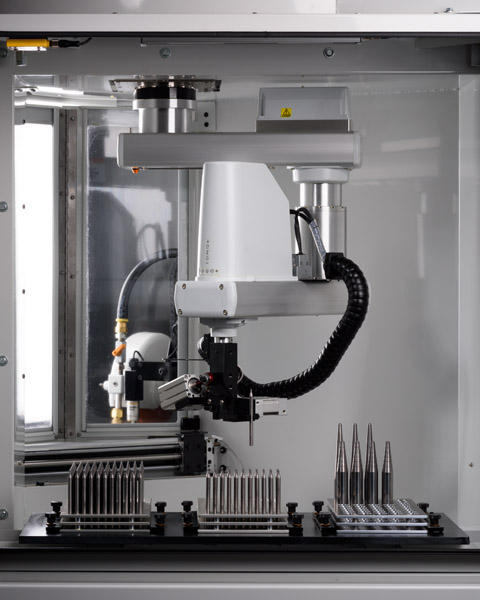

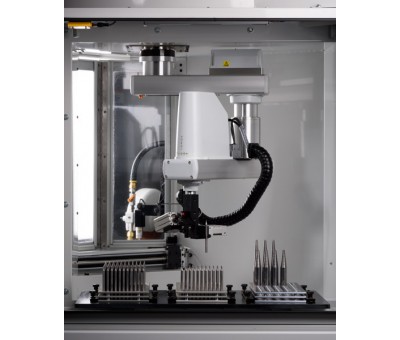

Un robot de chargement 4 axes très simple à mettre en œuvre permet d’alimenter la machine avec des outils de diamètres compris entre 3 et 25 mm de manière très flexible et en cycle automatique.
Notre solution de rectification est parfaitement adaptée à la préparation des ébauches d’outils coupants : de la pièce unitaire aux petites séries (carbure monobloc et aciers rapides - HSS).
Caractéristiques
Caractéristiques principales :
- Diamètres mini / maxi rectifiables : 0,04 / 75 mm (dépend du système de fixation)
- Longueur maxi rectifiable : 152 mm (170 mm en rectification continue)
- Course longitudinale X : 400 mm
- Course transversale Z : 215 mm
- Course verticale Y : 185 mm
- Diamètre maxi de la meule : 200 mm
- Puissance de la broche : 2,5 kW
- Vitesse maxi de rotation de la broche : 5.000 tr/min
- Avances rapides maxi Y / Z : 1.200 mm/min
- Débit d’arrosage : 55 l/min
- Incrément minimal programmable : 0,0001 mm
- Précision : ± 0.0025 mm
- Répétabilité : ± 0.0013 mm
Equipements principaux disponibles :
- Bâti en béton polymère avec carénage intégral
- Unité d’entraînement pour rectification sans faux-rond
- Logiciel de programmation conversationnel
- Cycles de travail en plongées multiples et en interpolations pour diamètres et profils extérieurs
- Multiples possibilités de dressage des meules diamantées et CBN
- Entraînements des axes par servomoteurs accouplés à des vis à billes de précision
- Broche porte-meule avec variation électronique de la vitesse de rotation

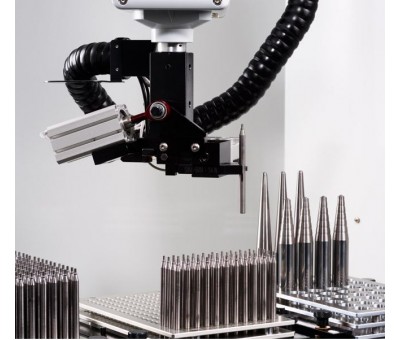

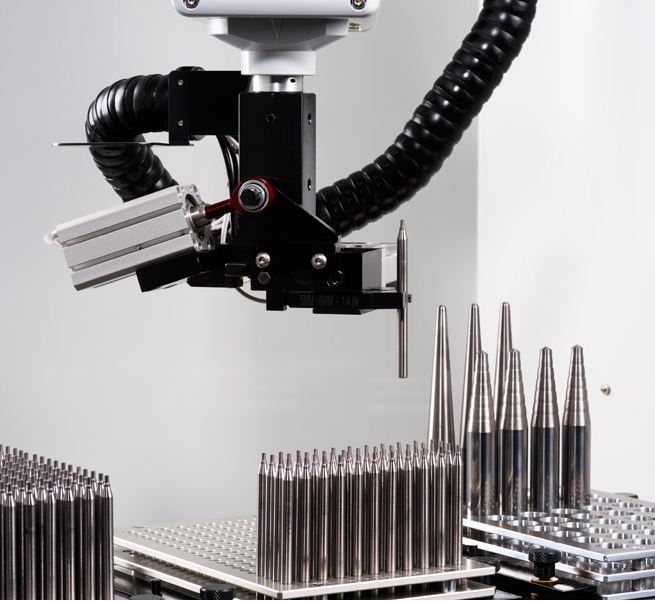

- Robot 4 axes avec 3 palettes pour chargement / déchargement des pièces
- Palpeur pour mesure de la longueur de la pièce
- Dispositif de mesure par ultrasons pour contrôle du diamètre de la meule et de la pièce en processus
- Système d’extraction des brouillards d’huile
