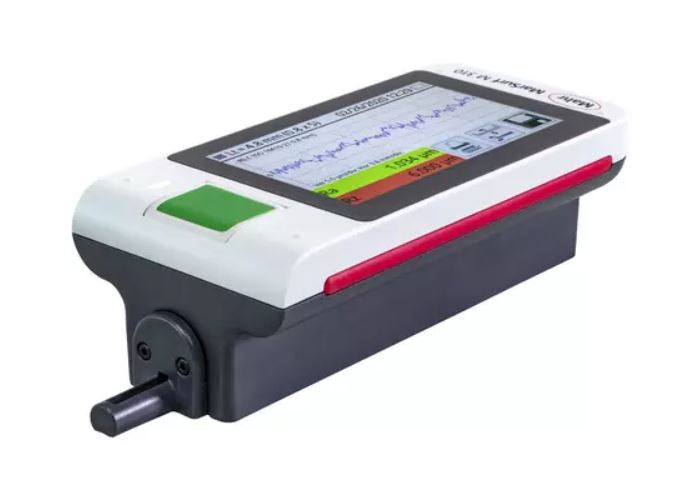

Rugosimètre mobile à palpeur MarSurf M 310

Caractéristiques :

Voir toutes les caractéristiques
01 81 80 42 17

Le Rugosimètre mobile à palpeur MarSurf M 310 apporte une nouvelle valeur ajoutée pour la mesure de rugosité.
D’utilisation simple et intuitive - aussi simple à utiliser qu'un smartphone – il est doté d’un grand écran tactile TFT 4,3'' éclairé, très lisible.
Equipé d'une unité d'avance amovible, il fournit une indication du niveau de coupe C en μm ou en % de Rz pour les paramètres Rmr et tp. Il intègre jusqu'à 31 paramètres différents.

Le Rugosimètre mobile à palpeur MarSurf M 310 vous permet de travaillez sans erreur, même en mobilité,  grâce à un étalon de rugosité intégré et amovible. La sélection « Coupure automatique » assure également des résultats de mesure corrects aux non métrologues

Cet appareil de mesure portable offre par ailleurs de nouvelles possibilités d’interfaçage et permet de documenter simplement vos mesures et relevés (fichiers, impressions, etc). Il est l'instrument idéal en atelier ou sur ligne de production, et nécessite qu'une connaissance minimale pour son exploitation.

Caractéristiques

Désignation Rugosimètre mobile
Série MarSurf M 310
Vitesse de positionnement 0,5 ; 1,0
Principe de mesure Méthode du profil
Palpeur palpeur à patin inductif
Paramètres A1 , A2 , Ar , CF , CL , CR , Mr1 , Mr2 , R , R3z , RPc , RS , Rsk , RSm , Ra , Rk , Rmax , Rmr (tp (JIS, ASME) corresp. à Rmr) , Rp , RpA (ASME) , Rpk , Rpm , Rpm (ASME) , Rq , Rt , Rvk , Rx , Rz , Rz (JIS) , Rz (Ry (JIS) corresp. à Rz) , Vo
Unité métrique/inch
Étendue de mesure mm 0,35
Résolution profil 8 nm
Filtre selon ISO/JIS Filtre gaussien selon ISO 16610-21 (auparavant ISO 11562), filtre spécial selon DIN EN ISO 13565-1, filtre LS selon NF EN ISO 3274 (désactivable)
Cutoff Ic selon ISO/JIS 0,25 mm , 0,8 mm , 2,5 mm , Détection automatique du filtre , variable
Cutoff raccourci selon ISO/JIS Au choix
Longueur d'exploration Lt selon ISO/JIS 1,5 mm , 4,8 mm , 15 mm , N x Lc , variable , automatique
Longueur d'exploration selon ISO 12085 (MOTIF) 1 mm, 2 mm, 4 mm, 8 mm, 12 mm, 16 mm
Course totale In selon ISO/JIS 1,25 mm, 4,0 mm, 12,5 mm
Nombre n de longueurs de base selon ISO/JIS au choix : 1 à 16
Pointe de palpage 2 à 5 µm
Force de mesure (N) 0,00075
Fonction de calibrage Dynamique, Ra, Rz, Rsm
Mise en mémoire 3 900 profils min., 500 000 résultats min., 1 500 rapports PDF min., extensible par carte microSD jusqu'à 32 Go (augmente 320 fois la mémoire)
Langues : Allemand , Anglais , Français , Italien , Espagnol , Portugais , Néerlandais , Suédois , Russe , Polonais , Tchèque , Japonais , Chinois , Coréen , Hongrois , Turc , Roumain
Divers Verrouillage/protection par mot de passe, date/heure
Interface de données USB A , USB B , MarConnect (bidirectionnel) , Slot microSD pour cartes SD / SDHC jusqu'à 32 Go
Type de protection IP 40
Batterie Batteries Li-Ion, 3,7 V, capacité nominale 11,6 Wh, au moins 1 200 mesures
Bloc d'alimentation secteur universel 100 à 264 V
Dimensions en mm 160 mm x 77 mm x 50 mm

Mot du fournisseur

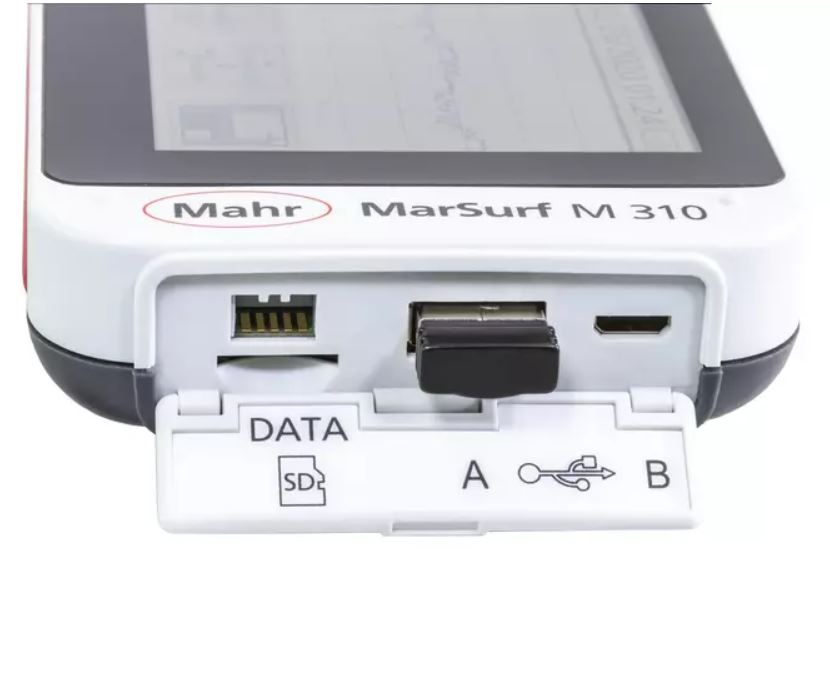

Un rugosimètre mobile avec plus d'interfaces disponibles

 Un rugosimètre mobile avec plus d'interfaces disponibles

L'appareil de métrologie des surfaces MarSurf M 310 vous propose notamment :

  • Interface micro-USB pour la commande à distance par instructions ASCII, par exemple au moyen d'un logiciel de contrôle statistique de processus
  • Interface USB-A pour le branchement d'un adaptateur Bluetooth ou de l'imprimante USB/Bluetooth par exemple
  • Transmission des rapports et des données de mesure au choix par Bluetooth ou par câble
  • Conforme IATF 16949 – Traçabilité assurée avec MarConnect

Documentez simplement vos relevés de mesure

 Documentez simplement vos relevés de mesure

Le rugosimètre MarSurf M 310 fait tout pour vous simplifier la tache :

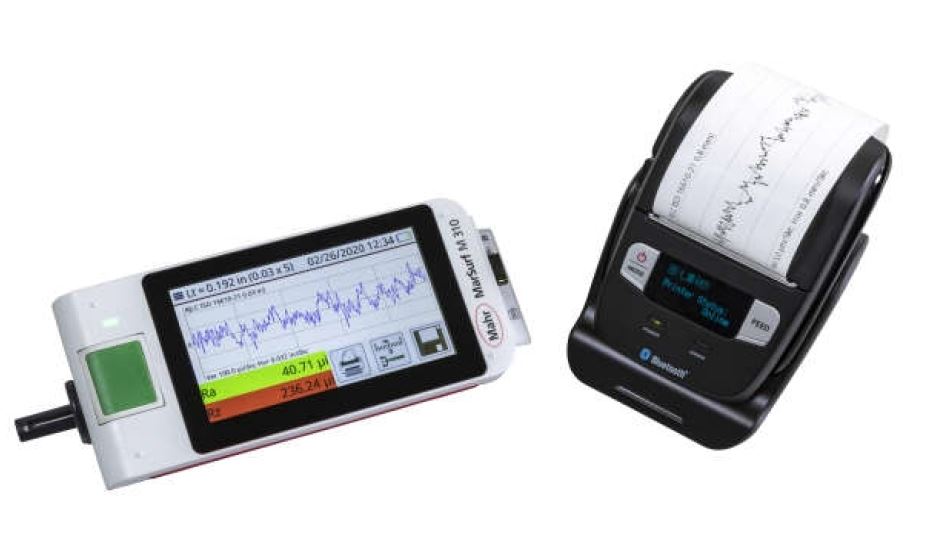

  • Impression directe sur l'imprimante mobile (en option, ou comprise dans le jeu avec imprimante)
  • Sauvegarde des données aux formats TXT, X3P, CSV et PDF
  • Création de rapports PDF via l'appareil de mesure
  • Les commentaires du client pour le rapport PDF sont saisis directement sur le MarSurf M 310
  • Affichage et impression de la courbe MRK et ADK
  • Enregistrement de plus de 1000 programmes de mesure (Quick&Easy)
