MAHR France

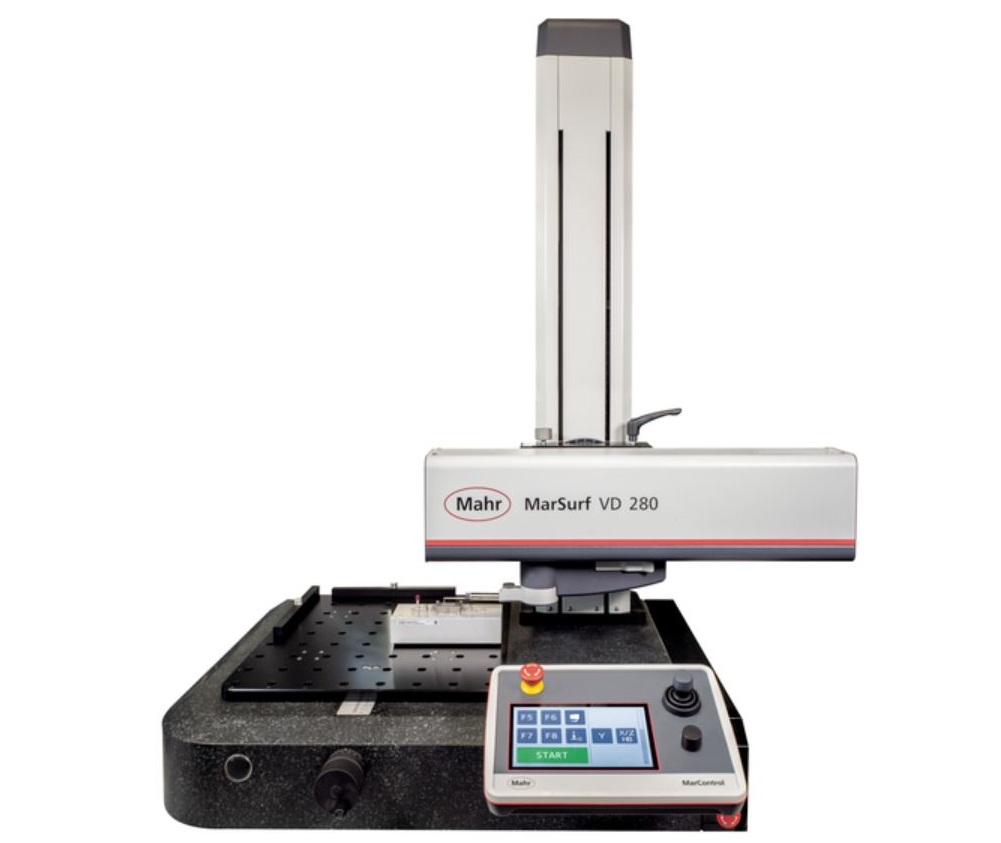

Station de mesure de rugosité et contour MarSurf VD 280
La station de mesure de rugosité et
contour MarSurf VD 280 est une machine polyvalente avec longueur d'exploration étendue
de 280 mm. Elle offre une vitesse de traitement élevée grâce à une durée de cycle
améliorée ; jusqu'à 65 %.
Elle dispose également d’une flexibilité
maximale grâce à son changement de palpeur sans outil.
Sa large étendue de mesure, la charge de
pièce tolérée (jusqu'à 80 kg) et son système de serrage simple confèrent à cette appareil de mesure stationnaire des atouts exclusifs sur le marché. Ce dernier assure lui aussi la répétabilité
et par conséquent la précision des mesures.
De fait, la station MarSurf
VD 280 s’implante dans tous les secteurs où une mesure de rugosité et de contour est nécessaire à l'assurance qualité :
- Mesure en production Mesure de contour en processus partiellement automatique
- Industrie automobile : organe de direction, système de freinage, engrenage, vilebrequin, arbre à cames, culasse
- Construction mécanique : palier, filetage,
tige filetée, vis à billes, arbre, crémaillère
- Médecine et chirurgical : contour d'endoprothèse de la
hanche et du genou, contour de vis médicale, contour d'implant dentaire
Caractéristiques
| Station de mesure de rugosité et contour | MarSurf VD 280 | N° d'art. 6269022 |
| Résolution | Avec palpeur |
| Plage de mesure 1: 7.6 nm | |
| Plage de mesure 2: 0.76 nm | |
| Avec palpeur mesure de contour | |
| max. 6 nm (with 210 mm bras de palpage) | |
| Longueur du bras de palpage | Avec palpeur |
| 45 mm to 135 mm | |
| Avec palpeur: | |
| 210 mm to 490 mm | |
| Écart de guidage | 0,07 µm / 20 mm (avec système de palpage BFW 250) |
| 0,35 µm / 60 mm | |
| 0,4 µm / 140 mm | |
| Vitesse de mesure | Jusqu'à 10 mm/s |
| Longueur d'exploration (en X), fin | 280 mm |
| Vitesse de positionnement | 0,02 - 200 mm/s (en X) |
| Palpeur | Roughness probe system (skidless) |
| Contour probe system | |
| Étendue de mesure mm | avec système de palpage BFW 250 |
| 500 µm (±250 µm) pour longueur de bras de palpage 45 mm | |
| 1500 µm (±750 µm) pour longueur de bras de palpage 135 mm | |
| avec système de palpage C 11 | |
| 70 mm pour longueur du bras de palpage 350 mm | |
| 100 mm max avec longueur du bras de palpage 490 mm | |
| Longueurs d'exploration | 0.1 mm to 280 mm |
| Force de mesure (N) | with roughness probe system: |
| 0.7 mN | |
| 4 mN to 30 mN, ajustable avec le logiciel |
Mot du fournisseur
La particularité du MarSurf VD est sa mesure de contour et de rugosité au moyen d'un même système. Il suffit de poser le système de mesure de rugosité pour mesurer la rugosité avec la plus grande précision.

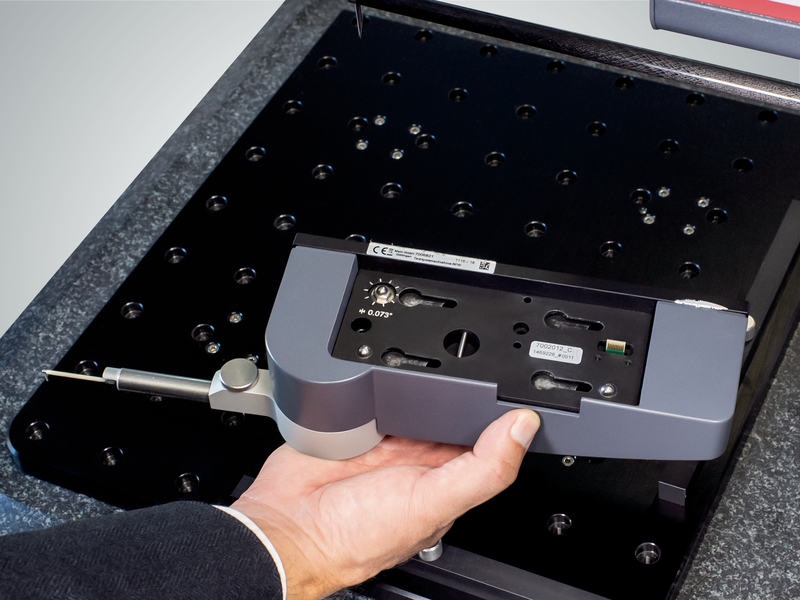

Changement des systèmes de palpage sans outils
Les systèmes de palpage optimisés permettent des mesures de rugosité et de contour de haute précision, avec le même poste de mesure :
- Le changement en cours de fonctionnement réduit les temps de changement
- Mesure de rugosité avec le système de palpage du contour possible avec de très grandes étendues de mesure
- Grande sécurité de fonctionnement grâce à l'interface numérique
- Le changement de système de palpage permet également des mesures de rugosité de haute précision
Mesure simple, rapide et automatisée
Le système de serrage simple permet un
positionnement sûr, rapide et correct des pièces.
La mesure elle-même est
réalisée par les axes rapides et les nouveaux systèmes de palpage jusqu'à 65 %
plus rapidement (exemple de mesure d'une pointe).
L'association entre les axes CNC rapides
et MarWin permet d'automatiser l'ensemble du processus. Ceci permet
d'importantes économies du processus sur place.
