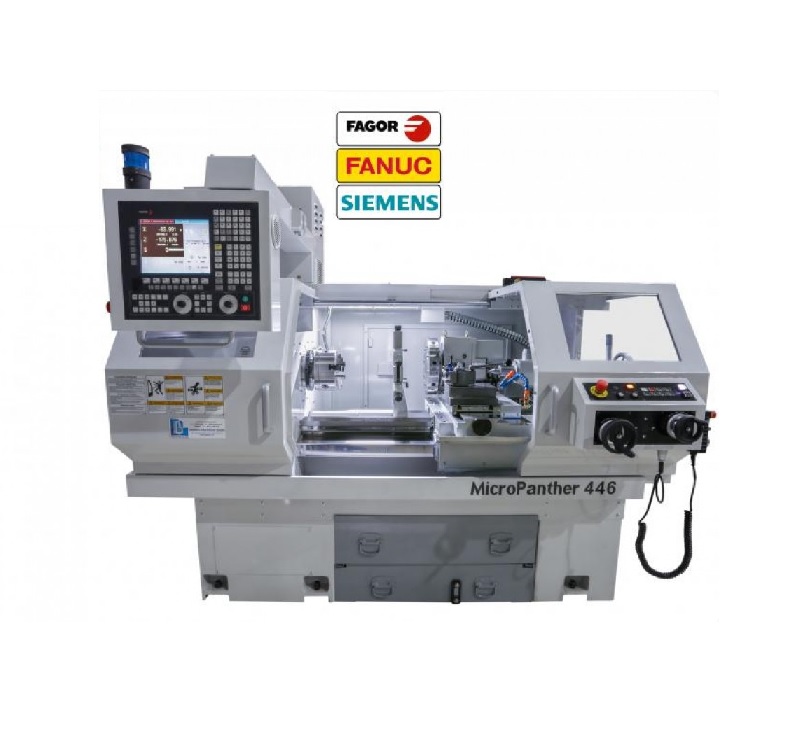

Tour à banc plat à commande numérique MICROCUT - MICROPANTHER 446
Le tour à banc plat MICROCUT de la série micropanther est une machine-outil moderne de haute précision à commande numérique.
La conception du moteur, sophistiqué et compact, et un équipement standard complet, pouvant être élargi grâce à des options supplémentaires, répondent à toutes les exigences d'une machine performante de dernière génération pour la production exigeante.
Ce tour numérique peut être équipé d'une CN FAGOR, FANUC ou SIEMENS. Il combine les avantages d'un tour traditionnel et d'une machine à commande numérique. Il possède d'excellentes caractéristiques pour l'usinage d'une grande variété de pièces.
Bénéficiant d'une large gamme d'options, ce tout peut en outre être personnalisé à votre usage : CN Fanuc à affichage LCD 10.4", moteur de broche 11/15 kW, mandrin hydraulique 3-mors 160mm, tourelle automatique 8 outils...
Machine idéale pour la production de petites, moyennes séries et de pièces unitaires.
Caractéristiques
| Micropanther 446 | |
| Passage dans le rompu (mm) | 546 |
| Passage au-dessus du banc (mm) | 446 |
| Longueur maxi. des pièces (avec tourelle Multifix) (mm) | 650 |
| Alesage de broche (mm) | 52 |
| Axe X (mm) | 260 |
| Axe Z (mm) | 760 |
| Vitesse de broche (trs/min) | 100-3000 |
| Nez de broche (mm) | A2-5 |
| Puissance moteur (Fagor) (KVA) | 15 |
| Transmission (.) | Courroie |
| Type de tourelle (.) | QCT-55 |
| Avance manuelle (m/min) | 3 |
| Avance rapide axe X (m/min) | 15 |
| Avance rapide axe Z (m/min) | 15 |
| Type de guidage axe X (.) | prismatique |
| Type de guidage axe Z (.) | prismatique |
| Positionnement (mm) | +/- 0,005 |
| Répétabilité (mm) | +/- 0,005 |
| Puissance axe X (Nm) | 6,3 |
| Puissance axe Z (Nm) | 6,3 |
| Diamètre de vis à bille axe X (mm) | 25 |
| Diamètre de vis à bille axe Z (mm) | 40 |
| Déplacement de la contrepointe (.) | Manuel |
| Mouvement du fourreau (.) | Manuel / Hydraulique (option) |
| Course du fourreau (mm) | 165 |
| Diamètre du fourreau (mm) | 65 |
| Cône morse du fourreau (Cm) | CM4 |
| Moteur de pompe (W) | 450(50Hz) / 560(60Hz) |
| Débit de pompe maximum (L/min) | 58(50Hz) / 66(60Hz) |
| Pression de pompe maximum (Kg/cm²) | 8 |
| Longueur (mm) | 2528 |
| Largeur (mm) | 1604 |
| Hauteur (mm) | 1790 |
| Puissance installée (KVA) | 15 |
| Taille des carrés des porte-outils (mm) | 20x20 (VDI30) |
| Passage au dessus de la coulisse transversale (mm) | 240 |
| Longueur maxi. des pièces (avec tourelle automatique) (mm) | 600 |
| Taille diamètre des barres d'alésage (mm) | 32 (VDI30) |
| Poids (Kg) | 2100 |
| Distance entre pointes (mm) | 850 |
Mot du fournisseur
Caractéristiques de la machine :
- Tour C.N. à banc plat avec CNC FAGOR 8055iFL ou SIEMENS 828D ou FANUC OiTD. Programmation conversationnelle ou ISO.
- Bâti de machine solide constitué de multiples coulées de fonte meehanite pour un minimum de vibrations et une rigidité maximale.
- Machine à double guidage carré pour des capacités de coupe élevées et des vitesses rapides.
- Les vis à billes, stables, ayant une faible hauteur et un diamètre de 25 mm dans l'axe X et 40 mm dans l'axe Z offrent de forts mouvements.
- Passage au-dessus du banc de 425 mm.

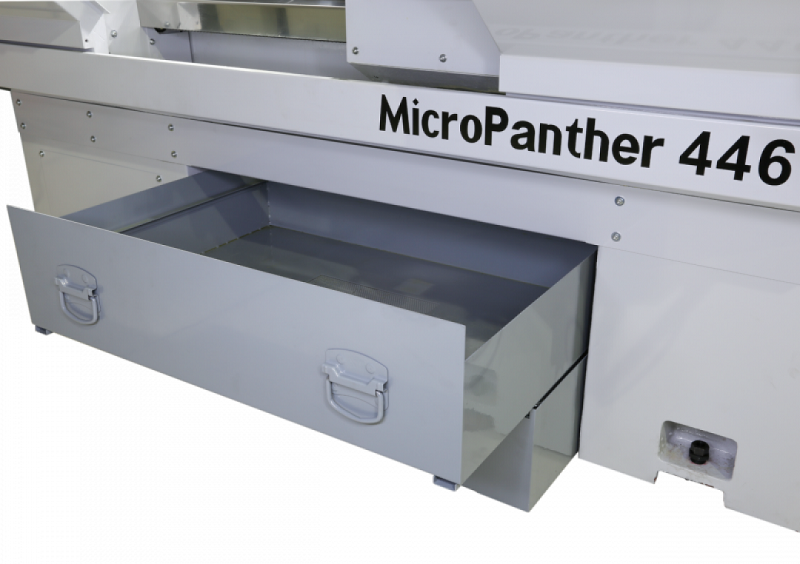

- Gestion des copeaux optimisée pour une évacuation facilitée (bac ou convoyeur).
- Toutes les vis à billes dans les axes X et Y sont trempées et rectifiées dans des paliers de haute précision montés pour un positionnement précis.
- Les rails de guidage sont recouverts de turcite et grattés à la main pour des mouvements lisses sans «stick-slip».
- Toutes les pistes de guidage sont trempés par induction (50-52 HRC).
- Broche de vitesses en continu allant jusqu'à 3000 Trs/min munie de 2 étages de pignons de commutation automatique pour un fort couple dans toute la gamme de vitesse.
- Double broche supportée par des roulements à rouleaux coniques de haute précision et une lubrification permanente à l'avant et à l'arrière.
- La transmission de puissance de la broche principale se fait par moto-variateur via la courroie de distribution.
- Le design optimisé garantit un bruit de poupée fixe minimal même à des vitesses élevées.
- Machine de grande dimension avec une contre-pointe CM4 ayant une course de 150 mm.
- Déplacement de la poupée mobile sur chariot facilité par un serrage rapide.
EQUIPEMENTS STANDARDS :
- Commande numérique au choix :
- C.N. Fagor 8055iFL avec écran 10,4"
- C.N. Fanuc OiTD avec écran 8,4" + transformateur
- C.N Siemens 828D avec écran 10,4'' + conversationnel shopturn / simulation 3D / Detection matiere restante
- Carénage frontal

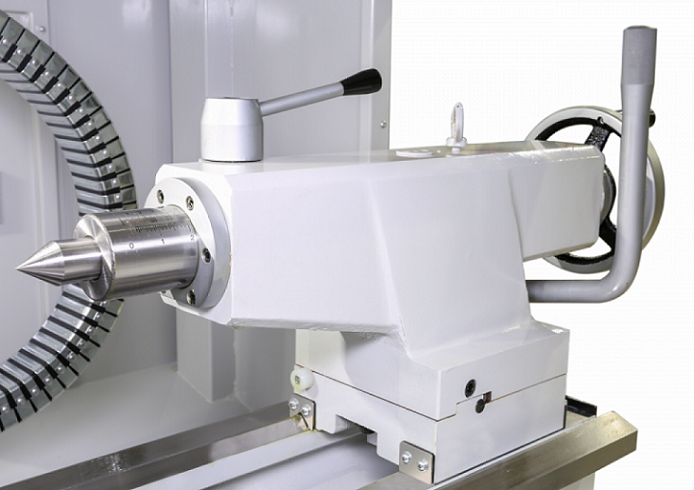

- Contrepointe manuelle
- Pompe d'arrosage
- Lubrification automatique
- Tourelle à changement rapide avec 6 porte-outil
- Ventilation de l'armoire électrique
- Moteur 7,5/11 kW.
- Module de sécurité
- Eclairage
EQUIPEMENTS OPTIONNELS :
- C.N. Fanuc avec affichage LCD 10.4" + manual guide i
- Moteur de broche 11/15 kW

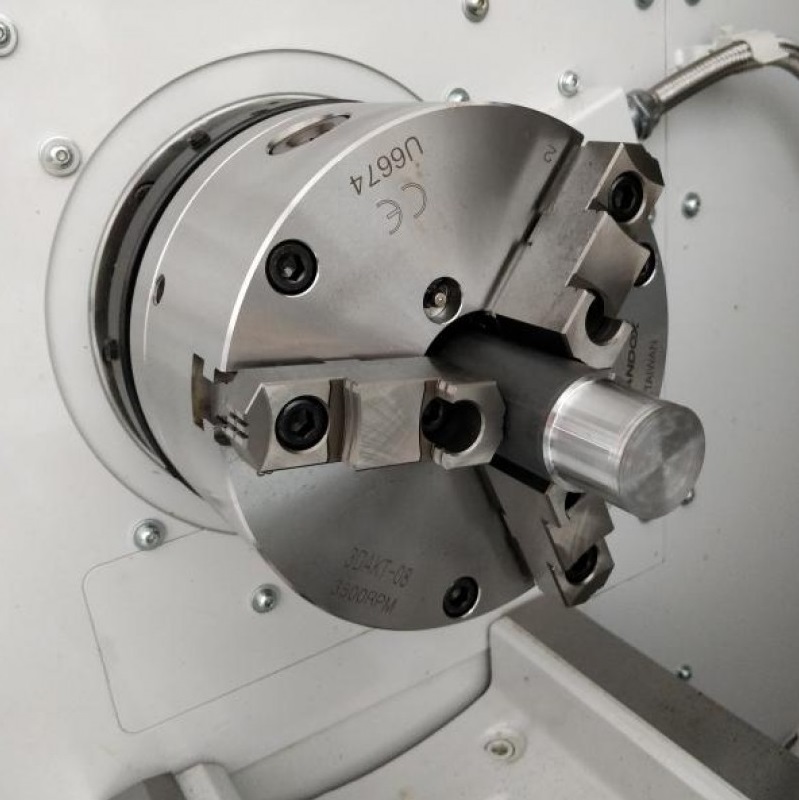

- Mandrin manuel 3-mors 160mm ou 250mm
- Mandrin hydraulique 3-mors 160mm, 200 ou 250mm

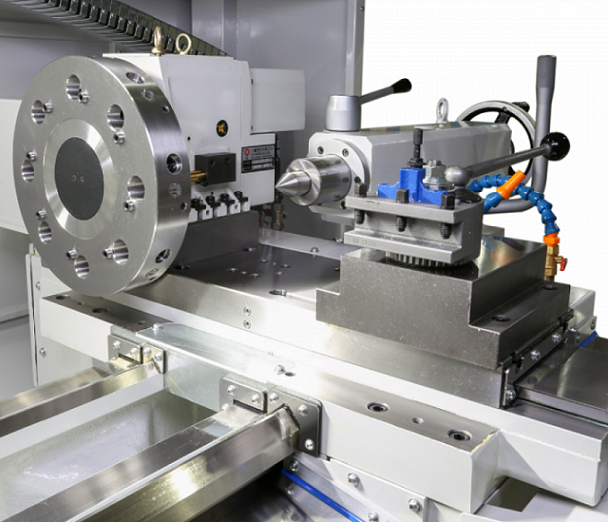

- Tourelle automatique 8 outils VDI30 ou a chaise

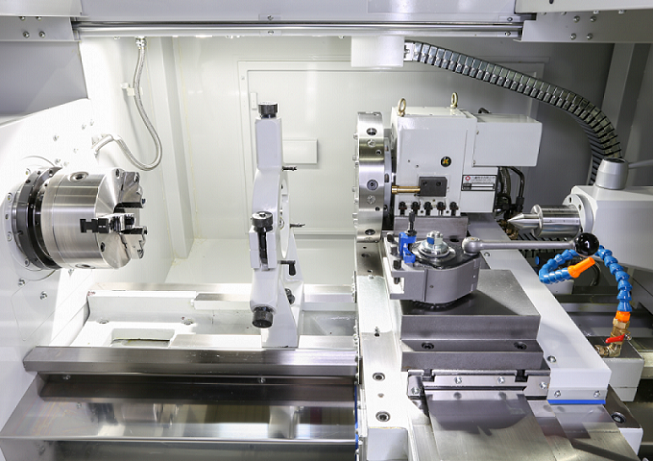

- Lunette fixe 20-200 mm (à galet)
- Lunette à suivre 20-100mm
- Système de relevage pneumatique de la contrepointe
- Fourreau de contrepointe hydraulique
- Remorquage de la contrepointe
- Carter côté contrepointe avec capteur d'ouverture

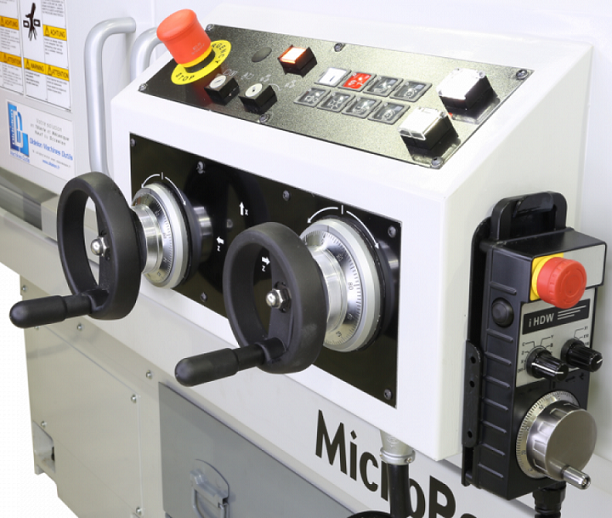

- Joystick
- Manivelle électronique déportée (MPG)
- Climatisation de l'armoire électrique
- Pompe d'arrosage haute pression 5 bars (60Hz)
- Arrosage centre outils 20 bars
- Déshuileur
