Tour conventionnel ARROW T175GX1000+ - nombreux équipements inclus

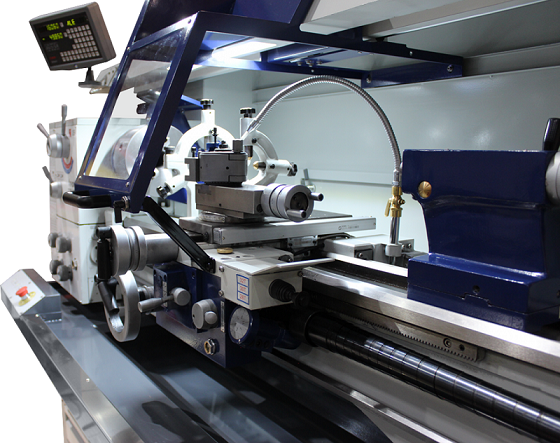

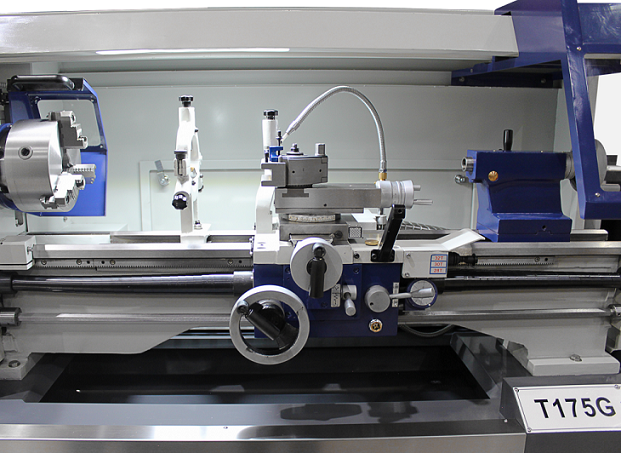

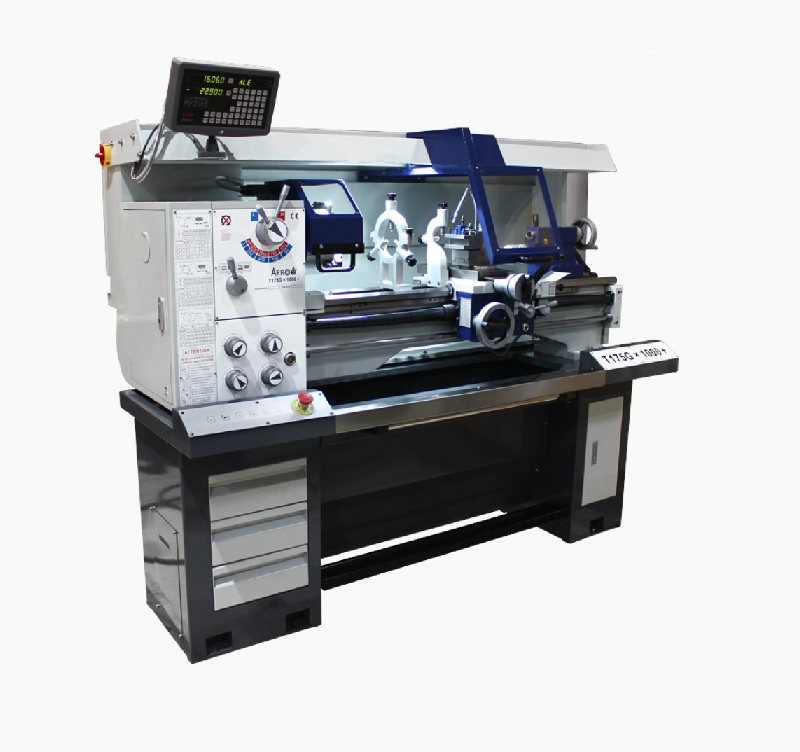

Le tour conventionnel ARROW - T175GX1000+ est une machine compacte, dotée de toutes les fonctionnalités nécessaires à la réalisation des opérations de tournage principales en mécanique.
Avec son carénage enveloppant, son design modernisé et son utilisation intuitive pour les nouveaux usagers en font un tour particulièrement adapté aux centres de formation.
Ce tour conventionnel d'usinage est livré en standard avec une grande quantité d'équipements de série : moteur frein, centrale d'arrosage, mandrin 3 mors, mandrin 4 mors, plateau de bridage, etc. (voir détail ci-après)
D'un excellent rapport qualité prix, cette machine conforme aux normes CE est disponible en stock. Elle est contrôlée avec un essai d'usinage avant livraison.
Caractéristiques
| T175Gx1000 | |
| Hauteur des pointes (mm) | 175 |
| Diamètre de passage max sur le banc (mm) | 330 |
| Diamètre de passage max sur coulisse transversale (mm) | 198 |
| Diamètre de passage max dans le rompu (mm) | 450 |
| Largeur du banc (mm) | 186 |
| Distance entre-pointe (mm) | 1000 |
| Alésage de broche (mm) | 58 |
| Type de cône de broche | CM6 |
| Contre-pointe (Type de cône/diamètre/course) (mm) | CM3/24/115 |
| Plage de vitesse de rotation (Tr/min) | 90 à 2000 |
| Plage d’avance longitudinales (mm/tr) | 0.052 à 1.392 (32) |
| Plage d’avances transversales (mm/tr) | 0.009 a 0.253 (32) |
| Plage de filetages métriques (mm) | 0.4 à 7 (26) |
| Plage de filetages Withworth (filet/pouce) | 4 à 56 (34) |
| Course max de la coulisse transversale (mm) | 175 |
| Course max longitudinale (mm) | 860 |
| Course max du petit chariot (mm) | 76 |
| Section de l’outil de coupe (mm) | 16 x 16 |
| Puissance moteur (Kw/V-Hz) | 1.5/400-50 |
Mot du fournisseur
- Moteur frein
- Centrale d’arrosage
- Mandrin 3 mors Ø200 (mors M1 et M2 montés sur semelle trempée) montage camlock D1-5
- Mandrin 4 mors indépendants Ø200 (mors réversibles)
- Plateau de bridage Ø250
- Lunette fixe (capacité 8 à 60mm) et à suivre (capacité 40mm)
- x2 pointes sèches CM3
- Douille de réduction CM6/CM3
- Pointe tournante CM3
- Jeu d’engrenages pour filetages et avances
- Tourelle Multifix type E orientable (+/- 45°) avec 3 portes-outils

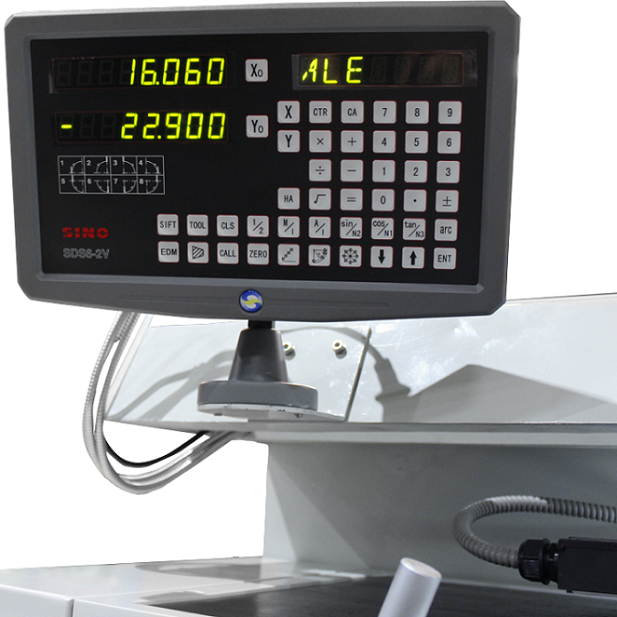

- Visualisation 2 axes avec règle en verre
- Socle avec tiroirs
- Tiroir à coupeaux avec poignée
- Cartérisation arrière

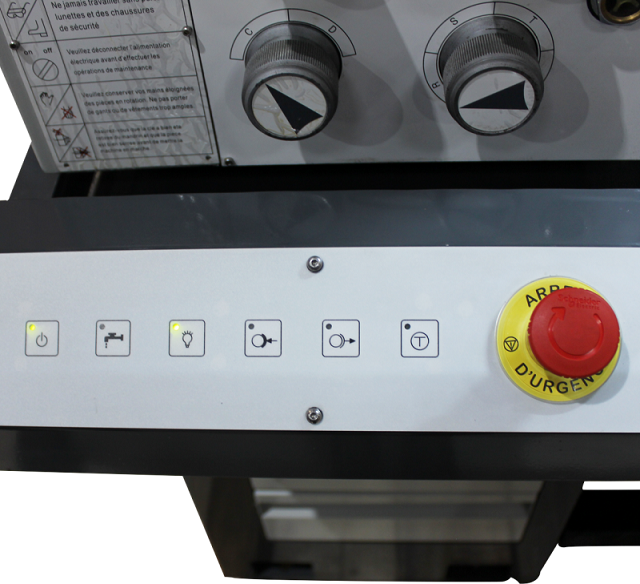

- Panneau de commande électronique
- Centrale de graissage automatique
- Chaîne porte-cable
- Documentation technique en français
- Certificat de conformité CE
