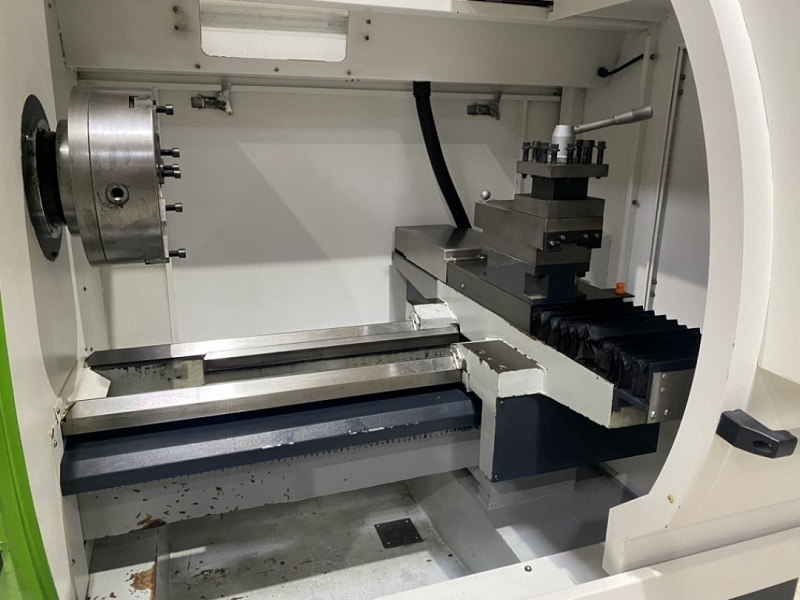

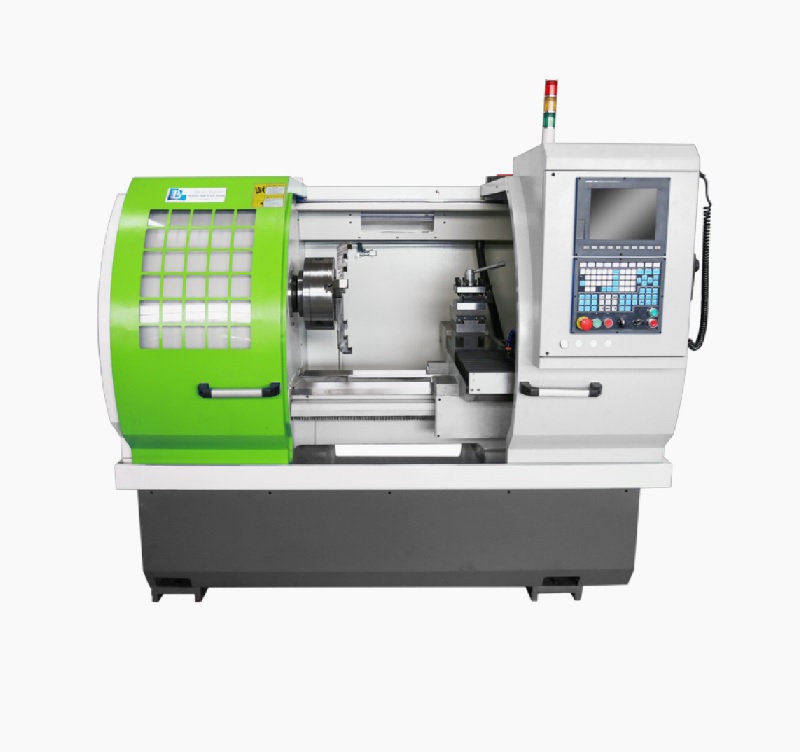

Tour numérique à banc plat OLYMPIC AWR24 TECHNIDIAMANT pour réparation de jante aluminium
Le tour numérique à banc plat Olympic / TECHNIDIAMANT AWR24 est un équipement dédié à la réparation de jantes aluminium.
Son principe de fonctionnement est le suivant :

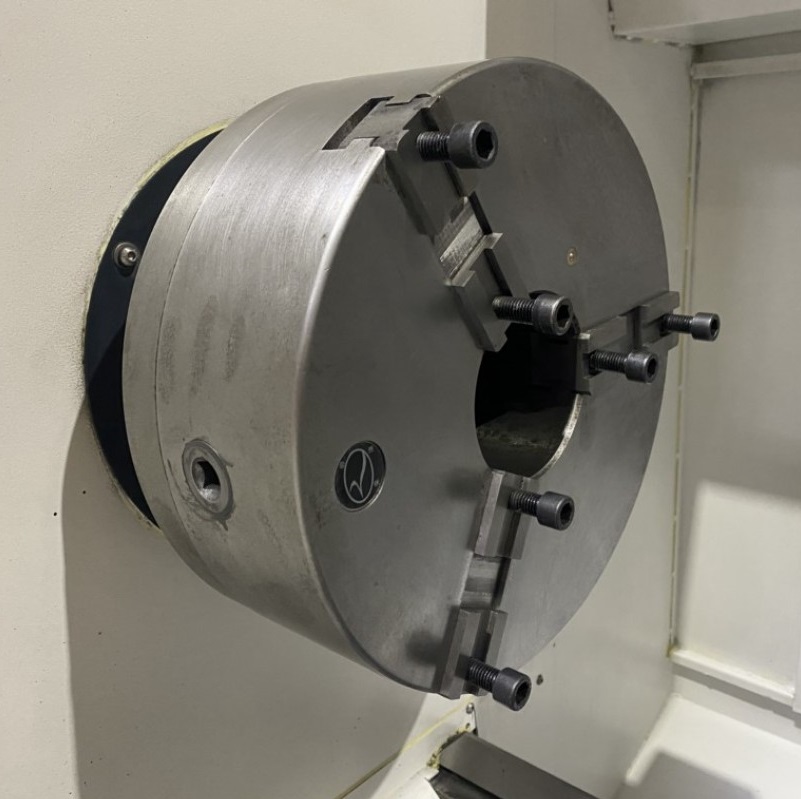

- Montage de la jante sur le mandrin, et réglage simple avec nos mors spéciaux du voile et du saut de la jante aluminium
- Palpage automatique du profil de la roue au moyen d'un palpeur numérique
- Acquisition du profil de la jante dans la commande numérique

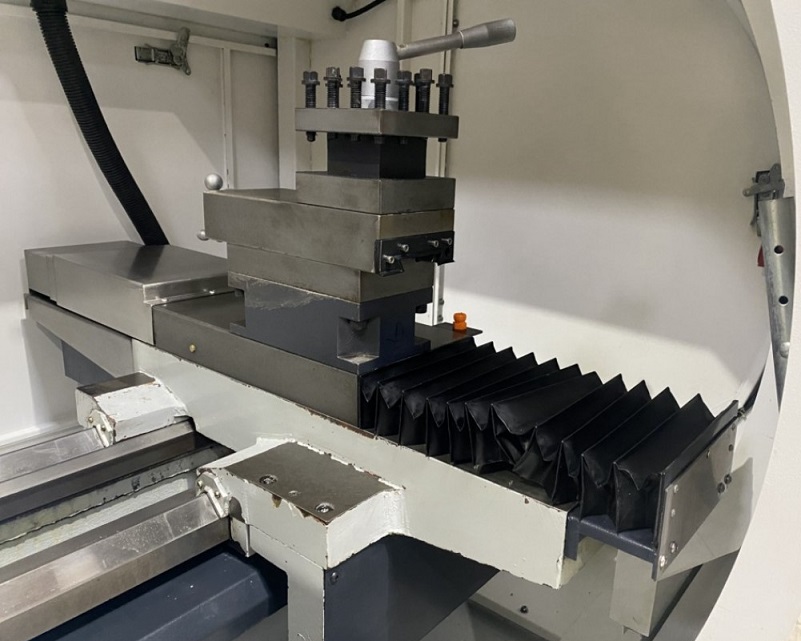

- Rotation de la tourelle manuelle pour usinage avec l'outil a pointe diamant de la jante
Cette machine permet de reprendre des jantes jusqu'à 24'' et possède de nombreux atouts :
- une productivité inégalée : 20 minutes pour une jante pour une rentabilité optimale.
- une grande simplicité d'utilisation avec la commande numérique SYNTEC 22MA, vous permettant d'être autonome après une courte formation
- un réglage du saut et du voile de la jante extrêmement simple grâce aux mors spéciaux
- une ergonomie au poste étudiée pour un chargement / déchargement aisé des jantes dans la machine soit en frontal, soit en vertical
- une qualité permettant de retrouver un grain / strie identique a une jante neuve
- un process répétable grâce aux mouvements synchronisés des axes et a la commande numérique (création d'une base de donnée jantes)
- une sécurité étudiée avec une machine entièrement carénée avec des portes (avec capteurs de sécurités) et de larges fenêtre pour la vision de la zone de travail.
- une construction robuste
Conforme aux normes Françaises et CE en vigueur, ce tour pour réparation de jante aluminium bénéficie d'une garantie d'un an ainsi que d'un service après vente de qualité pour la mise en route, la formation et le suivi de votre machine.
Caractéristiques
| TOUR NUMERIQUE A BANC PLAT | AWR24 TECHNIDIAMANT |
| Commande numérique | SYNTEC 22MA |
| Diamètre usinable au dessus du banc (mm) | 720 |
| Taille de jante maxi usinable | 24'' |
| Dia usinable au dessus de la coulisse transversale (mm) | 540 |
| Course de la coulisse transversale (mm) | 350 |
| Largeur du banc (mm) | 330 |
| Longueur du banc (mm) | 1320 |
| Diamètre du mandrin (mm) | 320 |
| Alésage de broche (mm) | 60 |
| Nez de broche | A2-6'' |
| Conicité de broche | 01:20 |
| Vitesse de rotation de la broche (tr/min) | 50 à 2000 |
| Type de tourelle | carré 4 positions |
| Dimension de portes outils (mm) | 25x25 |
| Incrément mini (X et Z) (mm) | 0,001 |
| Avances rapides longitudinales (mm/min) | 0,1 à 1000 |
| Avances rapides transverales (mm/min) | 0,1 à 1000 |
| Puissance du moteur de broche (Kw) | 7,5 |
| Graissage centralisé | OUI |
| Encombrement (mm) | 2300 x 1530 x 2120 |
| Poids (Kg) | 2600 |
| Puissance installée (Kva) | 15 |
| Alimentation électrique | 380V triphasé |
| Protection differentielle | 300mA courbe D |
| Précision (mm) | 0,015 |
| répétabilité (mm) | 0,012 |
| Cône morse du fourreau (Cm) | CM4 |
| Moteur de pompe (W) | 450(50Hz) / 560(60Hz) |
| Débit de pompe maximum (L/min) | 58(50Hz) / 66(60Hz) |
| Pression de pompe maximum (Kg/cm²) | 8 |
| Longueur (mm) | 2528 |
| Largeur (mm) | 1604 |
| Hauteur (mm) | 1790 |
| Puissance installée (KVA) | 15 |
| Taille des carrés des porte-outils (mm) | 20x20 (VDI30) |
| Passage au dessus de la coulisse transversale (mm) | 240 |
| Longueur max. des pièces (avec tourelle automatique) (mm) | 600 |
| Taille diamètre des barres d'alésage (mm) | 32 (VDI30) |
| Poids (Kg) | 2100 |
| Distance entre pointes (mm) | 850 |
