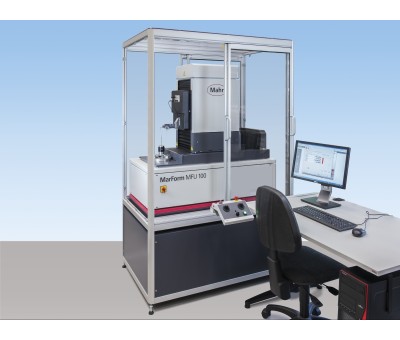

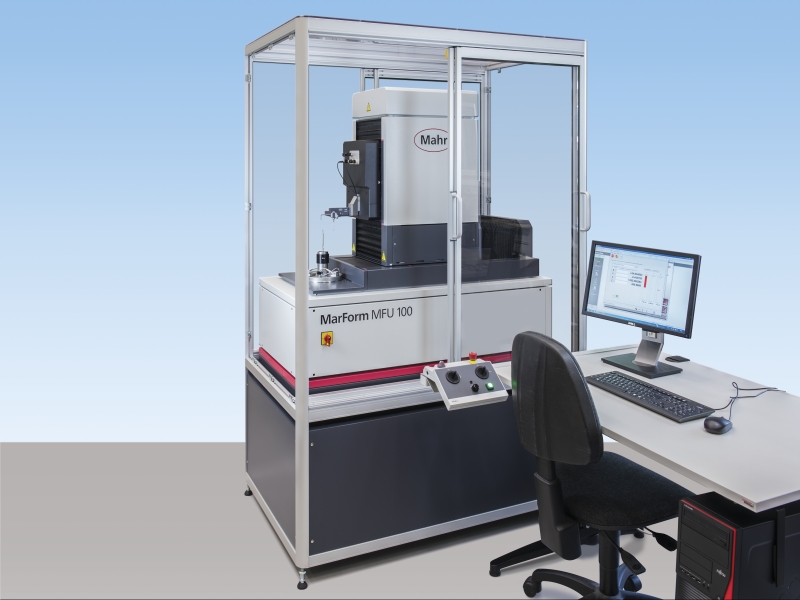

Appareil de mesure d'écart de forme de référence haute précision, Marform MFU 100
Marform MFU 100 constitue une nouvelle dimension de postes de mesure de forme de référence. Equipé d'axes de mesure haute précision, il vous fournit des mesures fiables et réellement exploitables.
En effet, le MFU 100 dispose d'éléments de référence intégrés pour la compensation spatiale en temps réel d'écarts de géométrie et enregistre pour ce faire tous les profils sous forme de coordonnées 3D ultra précises.
Le nouveau MarForm MFU 100 a été mis au point spécifiquement pour contrôler les caractéristiques de forme et de position de pièces de production dans un volume de mesure d'un litre, directement en production et de façon économique. Notre longue expérience peut ainsi s'exprimer dans une nouvelle dimension.
Avec MarForm MFU 100, vous avez à disposition un poste de mesure de forme de référence haute précision, qui augmente la marge de tolérance de votre production grâce à son incertitude de mesure extrêmement faible et vous permet de réduire les coûts de production.
Applications :
- Contrôle des caractéristiques de forme et de position de pièces de production :
- Circularité, Concentricité / Coaxialité, Cylindricité, Battement radial, battement axial, Battement total, Rectitude, Parallélisme, Perpendicularité, Inclinaison, Planéité, Conicité, Diamètre, Forme conique, Analyse de Fourier, Profil de lignes, Profil de surface, Forme de came
- Enregistrement de tous les profils comme coordonnées 3D ultra précises par compensation spatiale en temps réel des écarts de géométrie
- Balayage parfait des surfaces, analyse de rugosité
- Balayage et analyse de contours et de formes libres
Grâce au principe de séparation de la commande et de l'analyse, MarForm MFU 100 est à l'épreuve du temps et évolutif. L'ajout de nouvelles langues est très simple, tout comme la réalisation d'analyses spéciales et l'ajout de nouvelles normes. Le MFU 100 est également déjà prêt à intégrer des capteurs perfectionnés.
En bref : MarForm MFU 100 est la machine de mesure de forme de référence pour les salles de mesure de précision et la production, dans une nouvelle dimension.

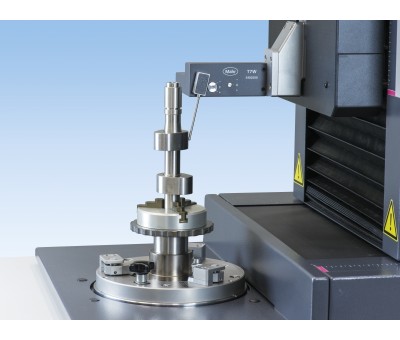

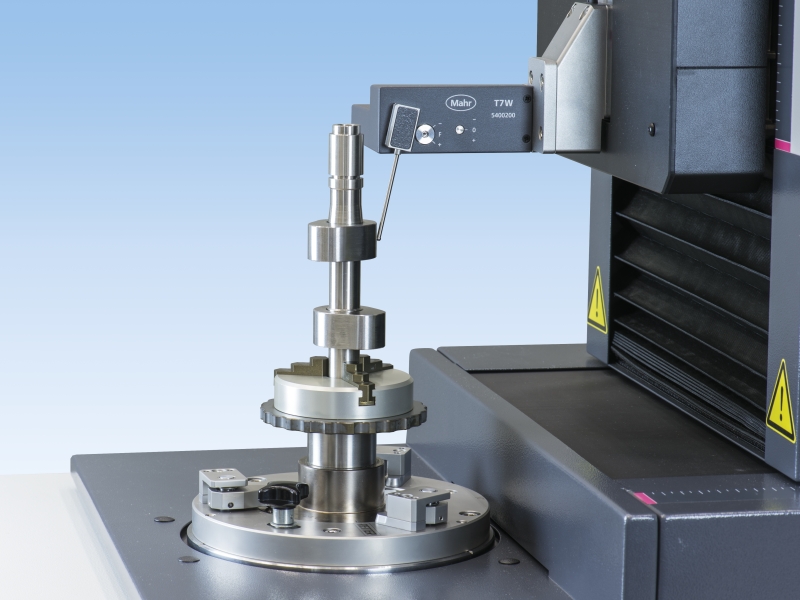

MarForm MFU 110 est également disponible au choix avec capteur optique à la place du T7W (motorisé)
Les machines de mesures MarForm sont renommées depuis des décennies pour leur précision et leur stabilité. Consultez notre service commercial France pour connaître l'équipement approprié à votre recherche.
Caractéristiques
Tous les axes sont adaptés les uns aux autres de façon à obtenir une sécurité de mesure maximum. L'axe horizontal X dépasse le milieu de la pièce, permettant ainsi de contrôler le « parallélisme réel » indépendamment des influences extérieures. L'axe Y tangentiel est une innovation. Cet axe supplémentaire, inexistant dans les appareils de mesure d'écart de forme classiques, est motorisé et sert à trouver le zénith des géométries de pièces les plus petites sans aucune influence de l'opérateur. Ainsi, la précision de mesure réelle commence exactement au bon endroit, ce qui augmente considérablement la sécurité du process.
L'axe Y, combiné avec l'axe vertical Z et à l'axe horizontal X, permet en outre de déterminer le diamètre de la pièce. Ainsi, pour la première fois, et avec un rapport qualité/prix incomparable, le contrôle de tolérances dans la plage des sub-µm peut être réalisé conformément aux normes, suivant le principe du maximum de matière.
Des échelles numériques haute résolution assurent, avec l'électronique de la machine, une qualité de positionnement qui permet le contrôle des géométries de pièce les plus petites. Par ailleurs, MarForm MFU 100 permet un balayage parfait des surfaces.
Le pack logiciel MarWin offre les prestations complètes d'un logiciel de mesure et d'analyse moderne, comprenant des rapports conviviaux et la documentation électronique dans le réseau de l'entreprise.
Données Techniques :
|
Écart de circularité (µm+µm/mm hauteur de mesure)
|
0,01 + 0,0002
|
|
Écart de circularité ((µm+µm/mm hauteur de mesure)**
|
0,02 + 0,0004
|
|
Écart de battement axial (µm+µm/mm rayon de mesure) *
|
0,02 + 0,0002
|
|
Écart de battement axial (µm+µm/mm rayon de mesure) **
|
0,04 + 0,0004
|
|
Table de centrage et de nivelage
|
automatique
|
|
Diamètre de la table (mm)
|
180
|
|
Charge maximale de la table, au centre (N)
|
200
|
|
Vitesse de rotation (1/min) 50 Hz / 60 Hz
|
0,1 à 15
|
|
Écart de rectitude / course de mesure 100 mm (μm)**, axe Z
|
0,1
|
|
Écart de rectitude /course de mesure totale (μm)**, axe Z
|
0,3
|
|
Écart de parallélisme axes Z/C dans la direction de palpage (μm)
|
0,6
|
|
Vitesse de mesure (mm/s), axe Z
|
0,1 à 50
|
|
Vitesse de positionnement (mm/s), axe Z
|
0,1 à 50
|
|
Écart de rectitude /course de mesure totale (μm)**, axe X
|
0,3
|
|
Perpendicularité axe X / C (µm)
|
0,3
|
|
Vitesse de positionnement (mm/s), axe X
|
0,1 à 50
|
|
Vitesse de mesure (mm/s), axe X
|
0,1 à 50
|
