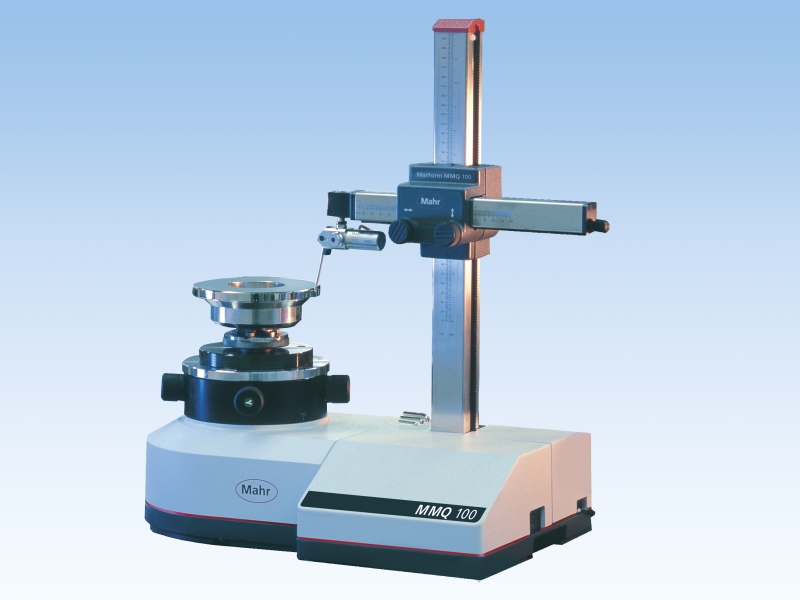

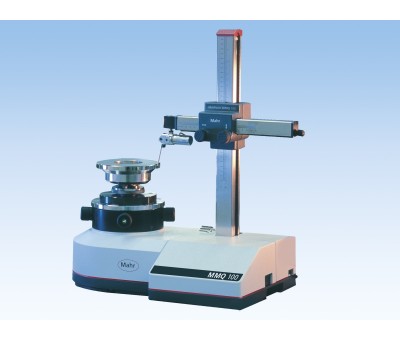

L'appareil de mesure d'écart de forme MarForm MMQ 100 représente la solution idéale pour des tâches de mesure simples et efficaces.

Caractéristiques :

  • Résultats de mesure précis et rapides
  • Fiabilité garantie par les paliers mécaniques
  • Grand volume de mesure
  • Mobilité grâce à son faible poids et à ses dimensions réduites
  • Alignement rapide de la pièce par le logiciel
  • Vis de centrage et de nivelage pour réglage grossier et fin
  • Universel et fiable
  • Adapté à une utilisation en atelier car aucun raccordement d'air comprimé n'est requis
  • Modèle à écran tactile, pas de clavier ni de souris
  • Les encodeurs numériques en Z et X transmettent la position de mesure directement au logiciel

Options : AdvancedForm, exportation de données Mahr QE QS-STAT

Versions :

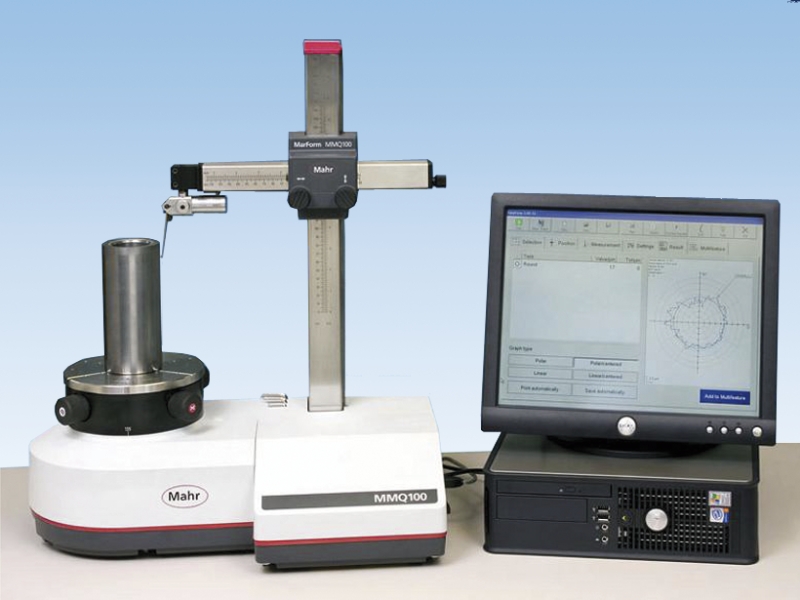

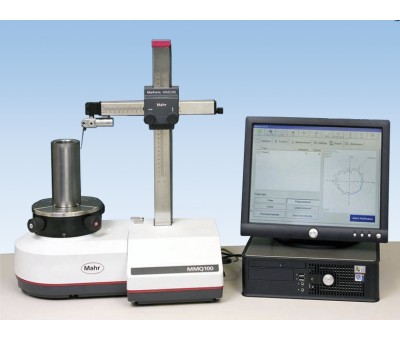

MMQ 100 avec EasyForm : système d'analyse puissant sur PC avec Windows® 7, qui offre des rapports en couleurs très lisibles avec un logiciel intuitif pour l'analyse de tolérances de forme et de position (DIN ISO 1101), circularité, circularité par segments, battement radial, battement axial, concentricité, coaxialité, planéité(1), rectitude(1), parallélisme(1), perpendicularité(1).

Le poste de mesure MMQ 100 avec EasyForm est livré complet :

  • Encodeurs numériques en X/Z
  • Avec palpeur T20W
  • Logiciel MarWin pour EasyForm
  • PC MarWin avec système d'exploitation WIN 7
  • Moniteur TFT 24''
  • Au choix avec moniteur tactile 22''

Caractéristiques

Données Techniques :



Écart de circularité (µm+µm/mm hauteur de mesure)
0,025 + 0,0003
Écart de circularité ((µm+µm/mm hauteur de mesure)**
0,05 + 0,0006
Écart de battement axial (µm+µm/mm rayon de mesure) *
0,02 + 0,0003
Écart de battement axial (µm+µm/mm rayon de mesure) **
0,04 + 0,0006
Table de centrage et de nivelage
manuel
Diamètre de la table (mm)
160
Charge maximale de la table, au centre (N)
200
Vitesse de rotation (1/min) 50 Hz / 60 Hz
05/06/2015
Course de positionnement (mm), axe Z
300, manuel
Positionnement axe Z
Manuel
Course de positionnement (mm), axe X
180, manuel
