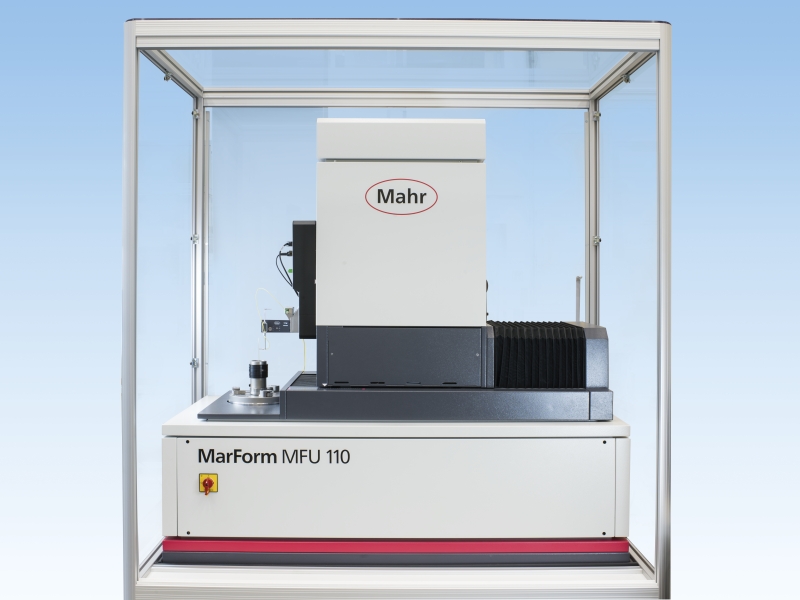

Station de mesure tactile et optique d'écarts de forme Marform MFU 110

Cette machine de mesure des écarts de forme de référence convient particulièrement aux salles de mesure de précision, ainsi qu'à la production. Elle réalise des mesures optiques et par capteur tactile. Elle vous fait bénéficier des techniques de mesure optique les plus récentes. Disposant d'une automatisation quasi intégrale, elle réalise la mesure sans contact des pièces sensibles, avec une précision particulièrement élevée
Utilisable directement en production, elle participe significativement à la réduction de vos coûts

Les applications de cette station de mesure d'écarts de forme sont nombreuses :

Analyse de circularité, battement radial, battement axial, concentricité, coaxialité, battement radial total, battement axial total, cylindricité, rectitude, parallélisme, perpendicularité, inclinaison, planéité, conicité, forme linéaire, position (DIN ISO 1101), forme conique, diamètre. Volume de mesure compact, capacité de charge jusqu'à 200 N
Contrôle du « parallélisme réel » par dépassement du milieu de la pièce par l'axe X horizontal, résultat indépendant d'autres influences de mesure.
Idéal pour augmenter la marge de tolérances en production
Mesure de circularité rapide avec jusqu'à 200 trs/min

Caractéristiques :

La machine de mesure haute précision MFU 100, qui n'a plus à faire ses preuves, a été étendue et perfectionnée pour donner l'appareil de mesure optique haute précision et haute flexibilité MarForm MFU 110.
Vous disposez en permanence d'un palpeur tactile et d'un palpeur optique pour les tâches de mesure extrêmement précises en salle de mesure ou en production.

Tous les avantages les plus récents de la métrologie et de la technique de mesure optique sont rassemblés dans cette machine de mesure.

Pas d'influence de la force de mesure : Les objets à mesurer ne sont pas pliés ou déformés Mesure sans contact : Aucune rayure ou endommagement des surfaces sensibles Mesure directe : Aucune influence de la géométrie de la tête de palpage, donc relevé plus précis des contours, par exemple arêtes, formes convexes Très faible diamètre du bras de palpage : Mesure d'objets et de formes de très petite taille, petits alésages par exemple Grande vitesse de rotation de l'axe C : Faible temps de mesure, plus grande quantité de données, mesure en surface Grande résolution verticale et latérale : Précision améliorée, pour les diamètres et les distances par exemple 2 sorties optiques : Mise en contact plus flexible, mouvement du bras de palpage réduit, mesure de cône améliorée Sécurité de mesure maximale Précision de process Pack logiciel MarWin Évolutif

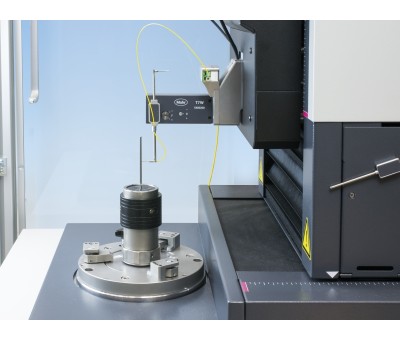

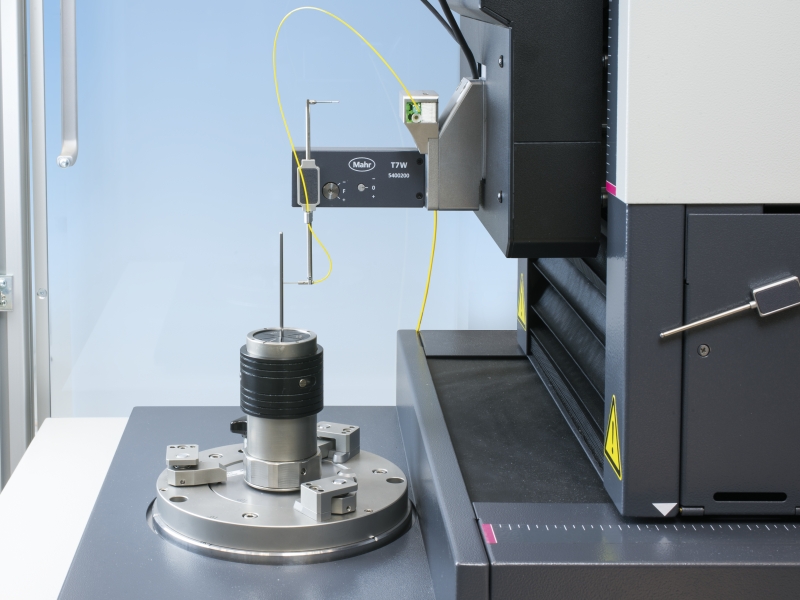

Comme pour le MFU 100, il existe pour le MFU 110 une cabine climatisée pour l'utilisation en production. Des courses plus courtes et une possibilité d'action plus rapide pour la commande du processus de fabrication vous permettent de réduire vos coûts tout en optimisant la qualité de vos produits. La grande automatisation est assurée par la table de centrage et de nivelage motorisée, élément essentiel d'un appareil de mesure d'écart de forme, et par l'utilisation du palpeur de mesure motorisé T7W. Grâce au principe de séparation de la commande et de l'analyse, MarForm MFU 110 est à l'épreuve du temps et évolutif. L'ajout de nouvelles langues est très simple, tout comme la réalisation d'analyses spéciales et l'ajout de nouvelles normes.
