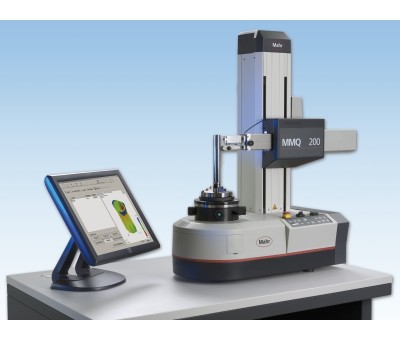

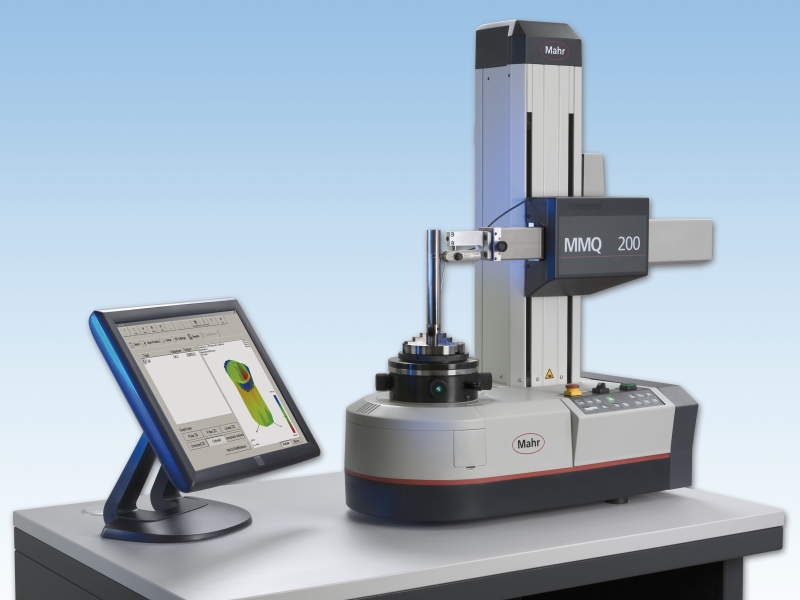

Machine compacte pour mesure d'écart de forme, Marform MMQ 200
Le MMQ 200 est la machine standard de mesure de forme compacte par excellence pour la production et la salle de mesure de précision.
Caractéristiques :
- Certificat d'écarts de forme et de position selon DIN/ISO 1101
- Cycles de mesure entièrement automatiques
- Axe de mesure de circularité haute précision (C)
- Axe de mesure vertical motorisé (Z)
- Axe de positionnement horizontal motorisé (X)
- Table de centrage et de nivelage manuelle
- Palpeur de mesure de longueur manuel T20W ou

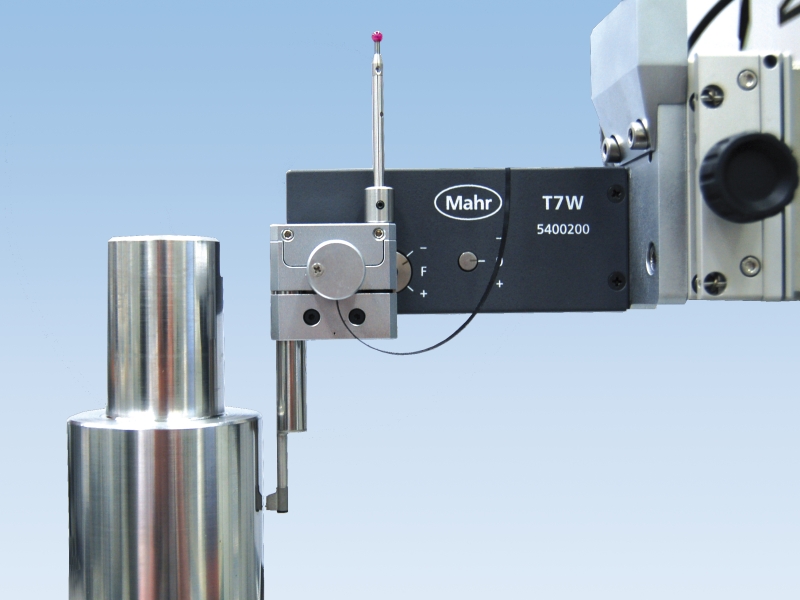

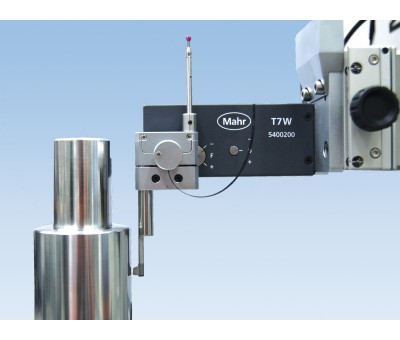

- Palpeur motorisé T7W
- Tableau de commande ergonomique, qui permet également de démarrer les programmes de mesure sélectionnés (P1, P2, P3)
Options :
- Moniteur TFT 22" tactile au lieu du moniteur TFT 24" standard TFT
- Mesure et analyse de rugosité avec MMQ 200/T7W
- Logiciel AdvancedForm, analyse de diamètre
- Différents moyens de serrage
- Bras de palpage de différentes longueurs et géométries de billes de palpage
- Différents bras de palpage doubles
- Différents étalons de calibrage
Versions :
La MarForm MMQ 200 est disponible en deux versions : En poste de mesure avec le palpeur de mesure universel T20W et en poste de mesure avec le palpeur de mesure motorisé T7W, qui permet d'atteindre un niveau supérieur d'automatisation grâce à sa motorisation unique.
Le MMQ 200 est commandé à l'aide du logiciel EasyForm. La commande s'effectue par technologie à écran tactile et simplifie également la commande par souris.
Poste de mesure de forme avec T20W (réf. 9999485)
- Appareil de mesure d'écart de forme MarForm MMQ 200
- Palpeur de mesure de longueur T20W, manuel, avec bras de palpage
- Logiciel de mesure et de commande EasyForm
- PC avec microprocesseur Intel, Windows 7 Ultimate 64bits
- Moniteur TFT 24''
- Imprimante couleur à jet d'encre à câble
- Mandrin de serrage à couronne Ø 100 mm
Poste de mesure de forme avec T7W (réf. 9999486)
- Appareil de mesure d'écart de forme MarForm MMQ 200
- Palpeur de mesure de longueur T7W avec bras de palpage
- Logiciel de mesure et de commande EasyForm
- PC avec microprocesseur Intel, Windows 7 Ultimate 64bits
- Moniteur TFT 24''
- Imprimante couleur à jet d'encre à câble
- Mandrin de serrage à couronne Ø 100 mm
Caractéristiques
Données Techniques :
|
Écart de circularité (µm+µm/mm hauteur de mesure)
|
0,015 + 0,0003
|
|
Écart de circularité ((µm+µm/mm hauteur de mesure)**
|
0,03 + 0,0006
|
|
Écart de battement axial (µm+µm/mm rayon de mesure) *
|
0,02 + 0,0001
|
|
Écart de battement axial (µm+µm/mm rayon de mesure) **
|
0,04 + 0,0006
|
|
Table de centrage et de nivelage
|
manuel
|
|
Diamètre de la table (mm)
|
160
|
|
Charge maximale de la table, au centre (N)
|
200
|
|
Vitesse de rotation (1/min) 50 Hz / 60 Hz
|
01/01/2015
|
|
Course de mesure motorisée (mm), axe Z
|
250
|
|
Écart de rectitude / course de mesure 100 mm (μm)**, axe Z
|
0,15
|
|
Écart de rectitude /course de mesure totale (μm)**, axe Z
|
0,3
|
|
Écart de parallélisme axes Z/C dans la direction de palpage (μm)
|
0,5
|
|
Vitesse de mesure (mm/s), axe Z
|
0,5-30
|
|
Vitesse de positionnement (mm/s), axe Z
|
0,5-100
|
|
Course de positionnement (mm), axe X
|
150, motorisé
|
|
Vitesse de positionnement (mm/s), axe X
|
0,5-30
|
