Microscope confocal 3D compact MarSurf CM Explorer - sans contact

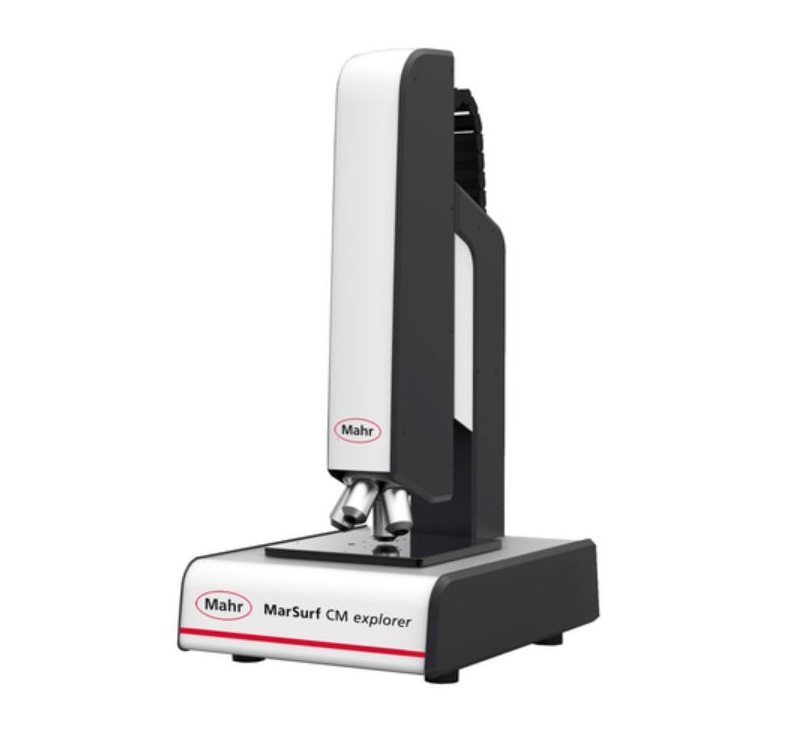

Le microscope confocal 3D compact MarSurf
CM Explorer constitue une solution de mesure sans contact flexible et polyvalente (rugosité, profil, géométrie en général). Il permet la mesure et l'analyse
tridimensionnelle extrêmement rapide et précise de surfaces (rugosité,
géométrie) sans contact ni influence sur les propriétés du matériau observé.
Ce microscope confocal est
parfaitement adapté à l'utilisation en laboratoire d'essai et de contrôle. Grâce à sa construction robuste et à sa compacité, il est également destiné à l'assurance qualité en environnement de production, notamment dans les domaines suivants :
- Construction mécanique : qualification et quantification de rugosité, géométrie et volume d'usure
- Électronique et semi-conducteurs : Inspection de composants jusqu'à la plage du submicromètre pour des produits sans défaut
- Technique médicale : assurance de la qualité des surfaces techniques médicales en production et en laboratoire
- Sciences des matériaux : optimisation des caractéristiques fonctionnelles de surfaces et produits neufs
- Technologies microsystèmes : mesure au nanomètre de géométries de surfaces complexes de composants microscopiques
Caractéristiques
| Microscope confocal 3D - Sans contact | MarSurf CM explorer | N° d'art. 6350000 |
|
Résolution
|
jusqu'à 2 (nm) verticalement |
|
Vitesse de
mesure
|
jusqu'à 100 fps |
|
Poids de la
pièce (maxi) en kg
|
10 kg |
|
Principe de
mesure
|

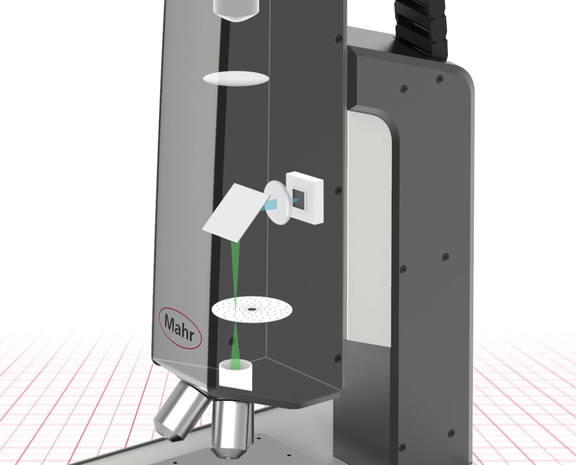

Confocal LED haute puissance (505 nm / blanche) |
|
Langues
|
Allemand, Anglais, Français, Italien, Espagnol, Portugais , Polonais, Russe, Turc, Chinois, Japonais, Coréen |
|
Alimentation
en tension
|
100 - 240 V |
|
Valeurs
caractéristiques
|
ISO 4287, ISO 13565, ISO 25178, … |
|
Divers
|
Détection de collision dans la direction xyz |
|
Dimensions
|
383 x 290 x 690 mm |
Mot du fournisseur
Tâches de mesure caractéristiques

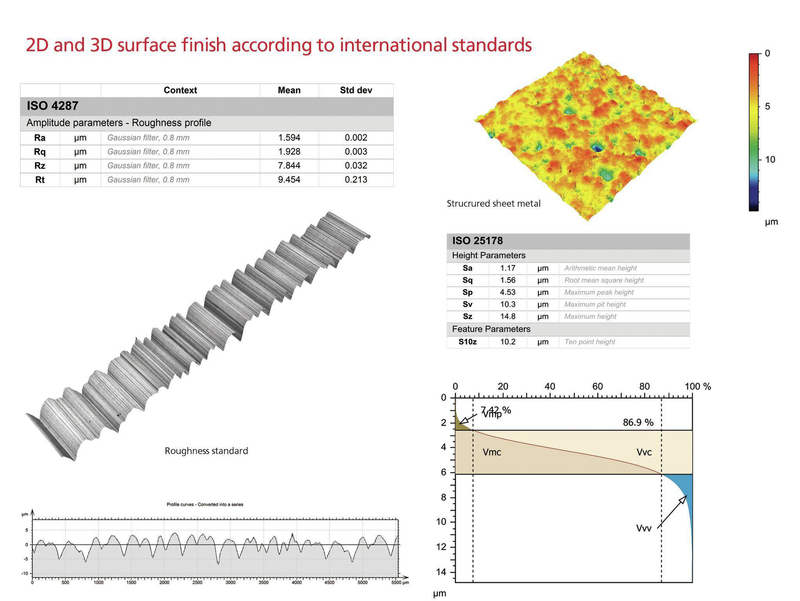

- Mesure de rugosité selon ISO 4287 & ISO 13565 / ISO 25178

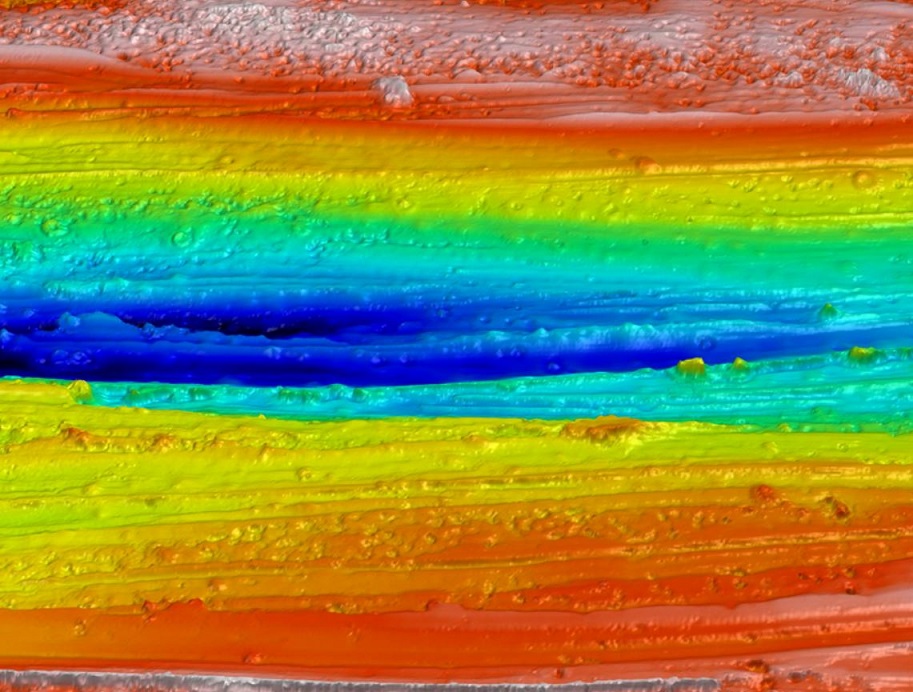

- Mesures de topographie (dont volume, usure, tribologie)
- Contour et forme (2D, 3D)
- Analyse de pores et de particules
- Détection de défauts
- ...
Qualité des données optimale
L'un de nos critères fondamentaux, synonyme d'excellente précision, de répétabilité, de reproductibilité et de documentation pour la traçabilité et la conformité pour audit. Notre plus grand service au client est une valeur de mesure quantitative sur laquelle les départements d'ingénierie, de conception produit et process, de contrôle qualité, etc., peuvent s'appuyer.
