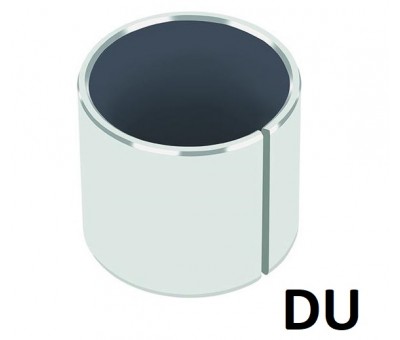

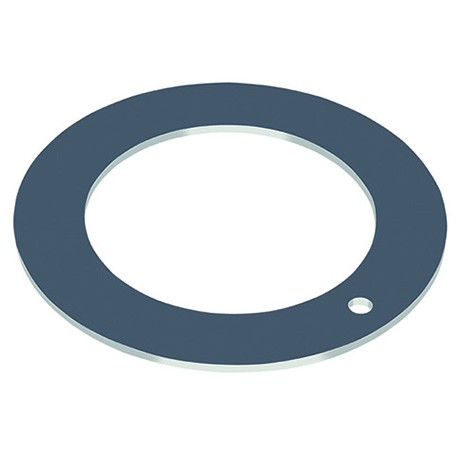

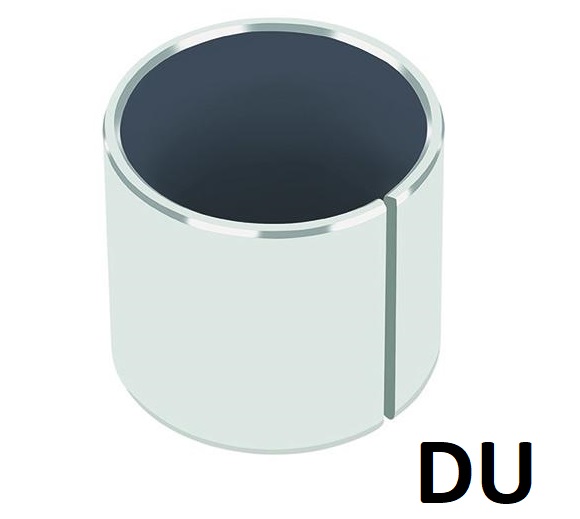

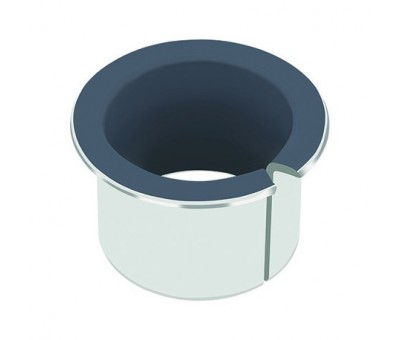

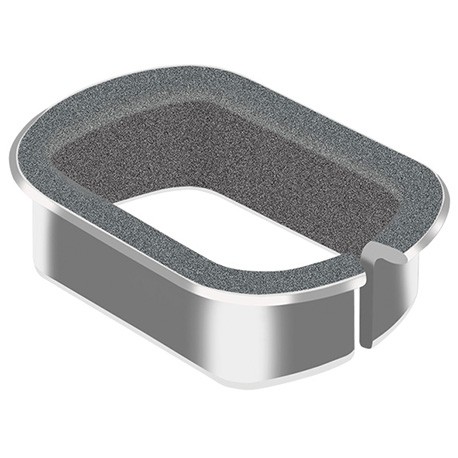

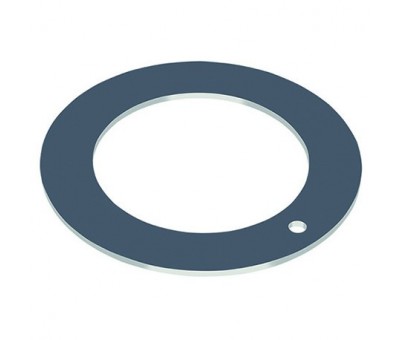

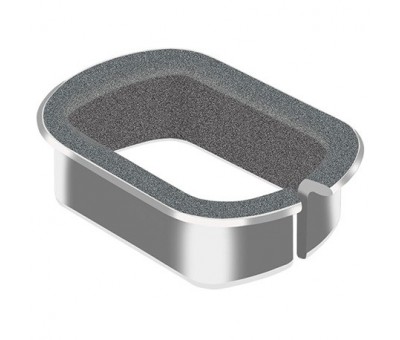

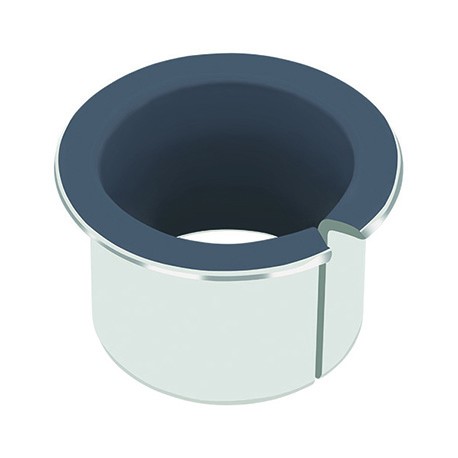

Palier antifriction en acier-bronze-polymère DU®
Le palier antifriction en acier-bronze-polymère DU® constitue un de nos meilleurs standards de bague autolubrifiante. Il produit un fonctionnement à sec avec une très bonne résistance à l'usure et un faible coefficient de frottement sous diverses conditions de charges, vitesses et températures.
Recommandée pour les mouvements linéaires, oscillants ou rotatifs, la bague métal polymère DU® convient aussi aux applications lubrifiées.
Le paliers lisse autolubrifiant DU® est conforme aux normes FAR 25.853 et FAR 25.855 (Federal Aviation Regulations) de la réglementation aéronautique.
Conditions de fonctionnement :
- A sec Très bon
- Huilé Bon
- Graissé Assez bon
- Lubrifié à l'eau Assez bon
- Autres fluides Assez bon
Caractéristiques
STRUCTURE ET COMPOSITION :
- Palier Lisse Composite en Métal-Polymère
- Support Acier + Couche de Bronze Poreux
- PTFE + Plomb
| PROPRIÉTÉS GÉNÉRALES | Unité | Valeur | |
| Pression maximale, p | Statique | N/mm2 | 250 |
| Dynamique | N/mm2 | 140 | |
| Température de fonctionnement | Min | °C | -200 |
| Max | °C | 280 | |
| Coefficient de dilatation thermique linéaire | Parallèle à la surface | 10-6/K | 11 |
| Perpendiculaire à la surface | |||
| 10-6/K | 30 | ||
| À SEC | |||
| Vitesse de glissement maximale, U | m/s | 2.5 | |
| Facteur pU maximal | N/mm2 x m/s | 1.8 | |
| Coefficient de frottement, f | 0.02-0.25* | ||
| LUBRIFIÉ À L'HUILE | |||
| Vitesse de glissement maximale, U | m/s | 5.0 | |
| Facteur pU maximal | N/mm2 x m/s | 5.0 | |
| Coefficient de frottement, f | 0.02-0.12 | ||
| RECOMMANDATIONS | |||
| Rugosité de l’arbre rectifié, Ra | A sec | µm | 0.3 - 0.5 |
| Lubrifié | µm | ≤ 0.05-0.4* | |
| Dureté de l'arbre | Sans traitement acceptable | ||
| dureté d'arbre > 200 HB pour une plus grande durée de vie | |||
* Dépend des conditions d'utilisation
