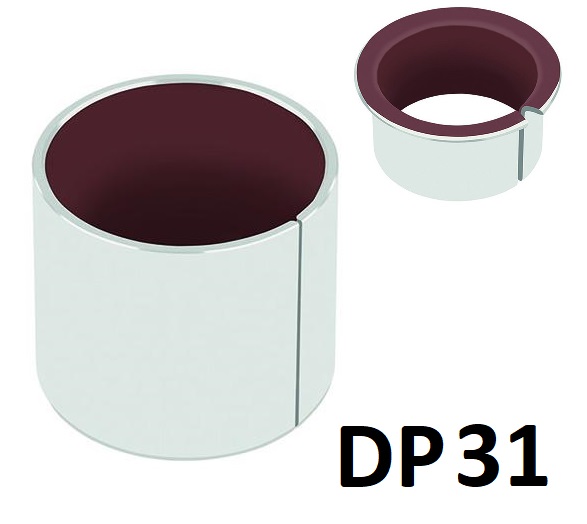

Palier hydrodynamique Métal-Polymère DP31
La bague composite DP31 est un palier lisse hydrodynamique métal polymère. Il offre une excellente résistance à l'usure et un faible coefficient de frottement dans les applications hydrauliques lubrifiées
Avec une excellente résistance à la cavitation et à l'érosion et une très bonne résistance à l'usure, ce type de palier industriel utilise un matériau sans plomb conforme aux directives européennes EVL, WEEE et RoHS

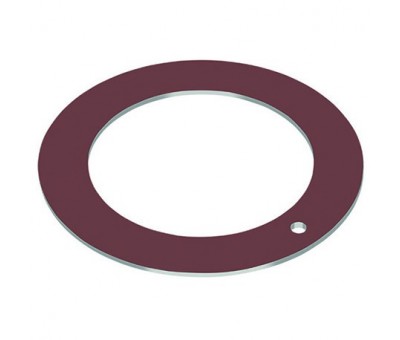

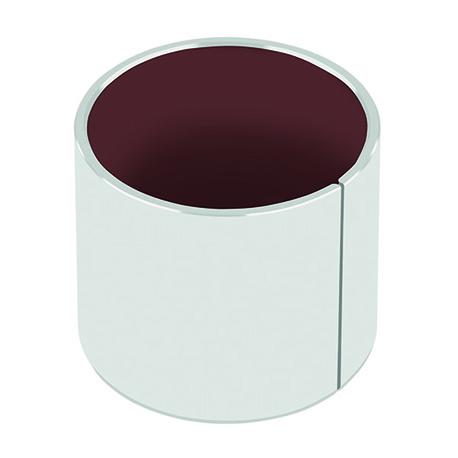

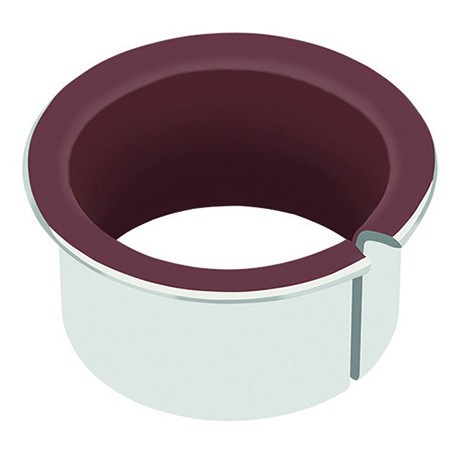

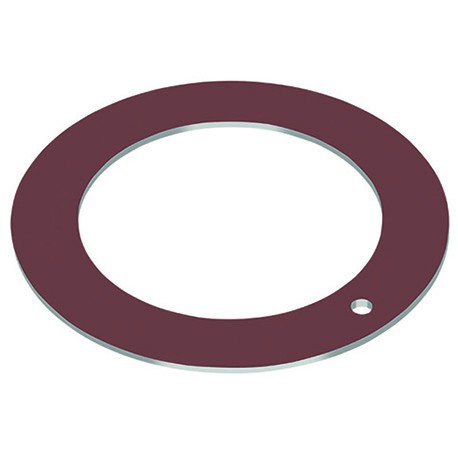

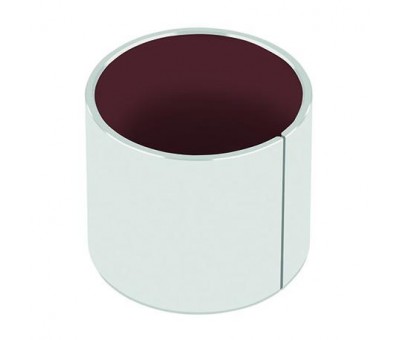

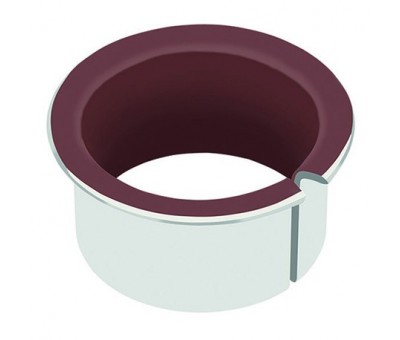

Le matériau utilisé pour la concepion de ce palier hydrodynamique se décline sous différentes formes : bagues cylindriques, bagues à collerette, rondelles de butée, rondelles à joue, plaques de glissement, demi-coussinets, pièces embouties ou matricées, paliers avec encoches, trous, gorges matricés/usinées pour passage lubrifiant
Condiftions de fonctionnement :
- A sec Assez bon
- Huilé Très bon
- Graissé Assez bon
- Lubrifié à l'eau Assez bon
- Autres fluides Bon
Caractéristiques
Structure et composition
- Palier Lisse Composite en Métal-Polymère
Support Acier + Couche de Bronze Poreux- PTFE + Polymère Fluoré + Charges
| PROPRIÉTÉS GÉNÉRALES | Unité | Valeur | |
| Pression maximale, p | Statique | N/mm2 | 250 |
| Dynamique | N/mm2 | 140 | |
| Température de fonctionnement | Min | °C | -200 |
| Max | °C | 280 | |
| Coefficient de dilatation thermique linéaire | Parallèle à la surface | 10-6/K | 11 |
| Perpendiculaire à la surface | 10-6/K | 30 | |
| LUBRIFIÉ À L'HUILE | |||
| Vitesse de glissement maximale, U | m/s | 10.0 | |
| Facteur pU maximal | N/mm2 x m/s | 10.0 | |
| Coefficient de frottement, f | 0.01-0.05 | ||
| RECOMMANDATIONS | |||
| Rugosité de l’arbre rectifié, Ra | Lubrifié | µm | ≤0.05-0.4 * |
| Dureté de l'arbre | Sans traitement acceptable | ||
| dureté d'arbre > 200 HB pour une plus grande durée de vie | |||
* Dépend des conditions d'utilisation
