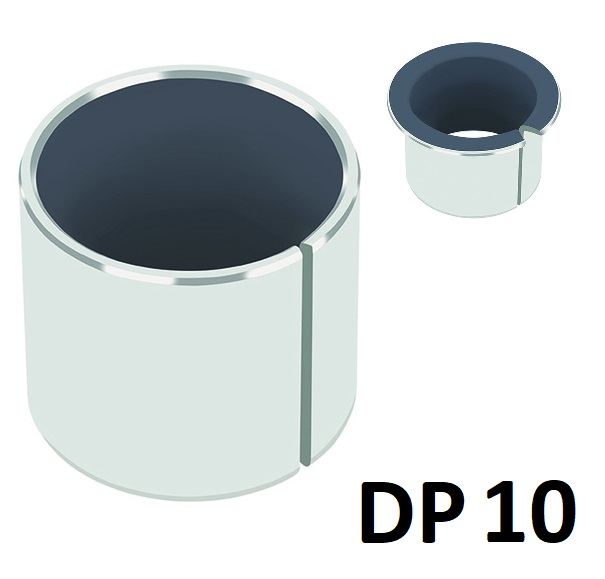

Palier lisse métal polymère anti friction DP10
Le palier lisse métal polymère DP10 permet de réduire drastiquement les frictions dans vos applications industrielles. Il fonctionne à sec et offre une bonne résistance à l'usure ainsi qu’un faible coefficient de frottement sous des conditions de charges, de vitesses et de températures diverses.
La bague antifriction DP10 produit également de très bonnes performances dans les applications lubrifiées, en particulier dans les conditions de lubrification marginale.
Ce coussinet est recommandé pour les mouvements linéaires, oscillants et rotatifs
Le palier lisse métal polymère utilise des matériaux sans plomb, conformément aux directives européennes EVL, WEEE et RoHS.
Condition de fonctionnement du palier composite DP 10 :
- A sec Bon
- Huilé Bon
- Graissé Assez bon
- Lubrifié à l'eau Non recommandé
- Autres fluides Assez bon
Et pour une meilleure performance :
- Graissé DP4 / DX
- Lubrifié à l'eau DP4-B
- Autres fluides DP4 / DP31
Caractéristiques
Structure et composition
- Palier Lisse Composite en Métal-Polymère
- Support Acier + Couche de Bronze Poreux
- PTFE + Lubrifiants Solides
| PROPRIETES GÉNÉRALES | Unité | Valeur | |
| Pression maximale, p | Statique | N/mm2 | 250 |
| Dynamique | N/mm2 | 140 | |
| Température de fonctionnement | Min | °C | -200 |
| Max | °C | 280 | |
| Coefficient dilatation thermique linéaire | Parallèle à la surface | 10-6/K | 11 |
| Perpendiculaire à la surface | 10-6/K | 30 | |
| À SEC | |||
| Vitesse de glissement maximale, U | m/s | 2.5 | |
| Facteur pU maximal | N/mm2 x m/s | 1.0 | |
| Coefficient de frottement, f | 0.03-0.25 * | ||
| LUBRIFIÉ À L'HUILE | |||
| Vitesse de glissement maximale, U | m/s | 5.0 | |
| Facteur pU maximal | N/mm2 x m/s | 10.0 | |
| Coefficient de frottement, f | 0.02-0.08 | ||
| RECOMMANDATIONS | |||
| Rugosité de l’arbre rectifié, Ra | A sec | µm | 0.3-0.5 |
| Lubrifié | µm | ≤ 0.05-0.4 * | |
| Dureté de l'arbre | Sans traitement acceptable, | ||
| dureté d'arbre > 200 HB pour une plus grande durée de vie | |||
* Dépend des conditions d'utilisation
Pièces standard disponibles selon le stock

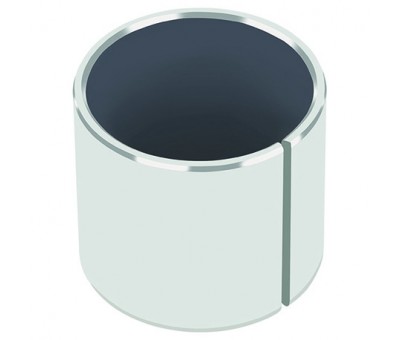

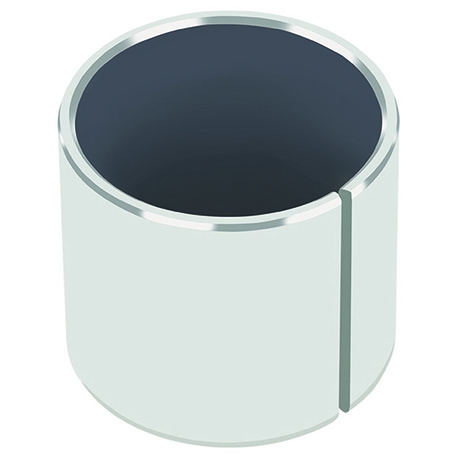

- Bagues cylindriques

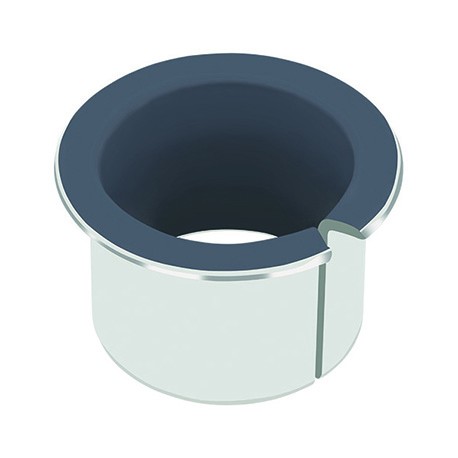

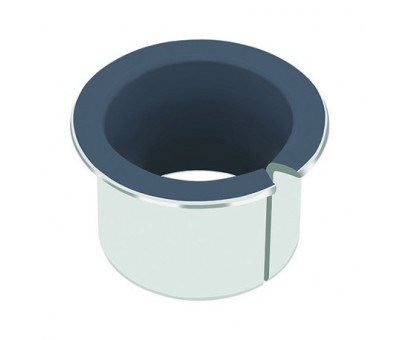

- Bagues à collerette

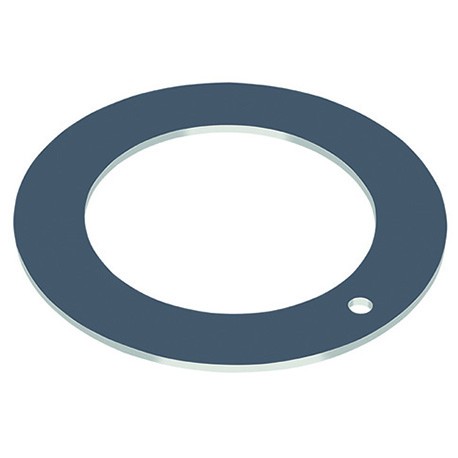

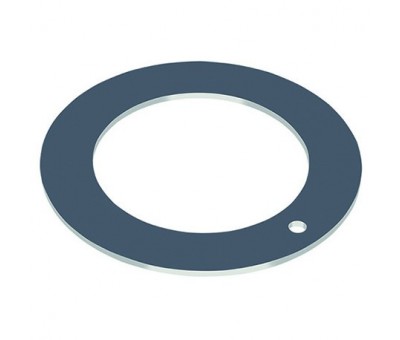

- Rondelles de butée lisses
- Plaques de glissement
Disponibles sur commande : paliers de formes standard avec dimensions spéciales, demi-coussinets, pièces embouties ou matricées, paliers avec encoches, trous et gorges matricées ou usinées pour le passage du lubrifiant, paliers spéciaux
