GGB France

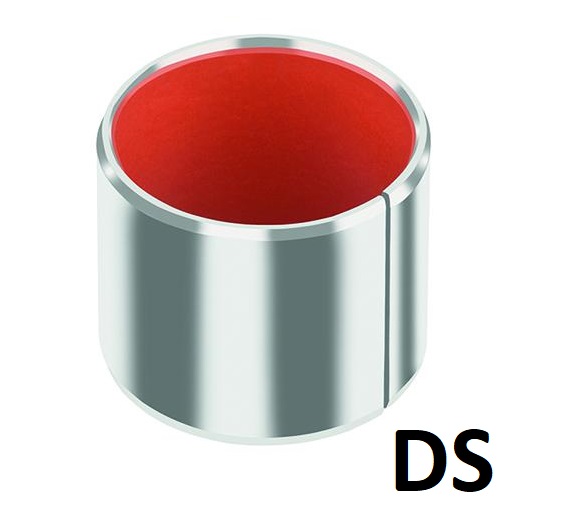

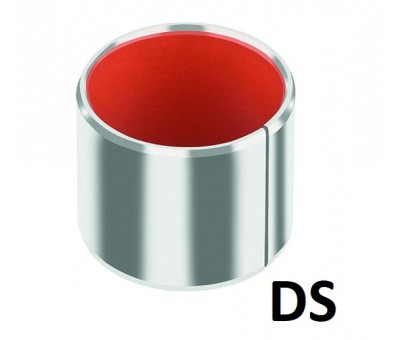

Palier lisse autolubrifiant métal polymère DS
De conception composite métal polymère, le palier lisse autolubrifiant DS fonctionne sous conditions de lubrification mixte. La couche de frottement qui rentre dans sa composition peut être usinée (environ 0.4 mm au-dessus de la couche de bronze poreux)
Le palier auto lubrifiant DS évite la corrosion de contact sur le contre-matériau lors des mouvements d'oscillation de faible amplitude.
Cette bague autolubrifiante offre des performances équivalentes au palier DX® mais avec un coefficient de frottement plus faible.

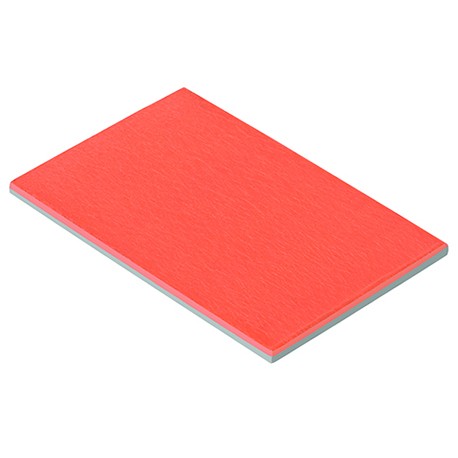

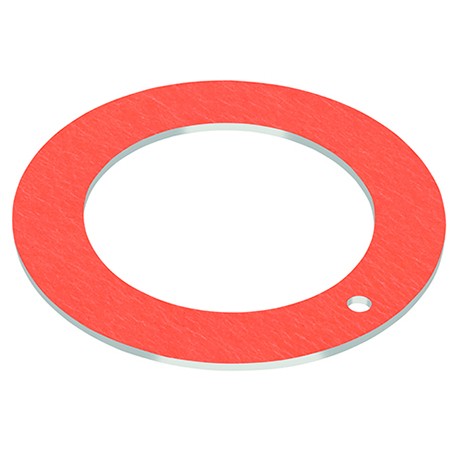

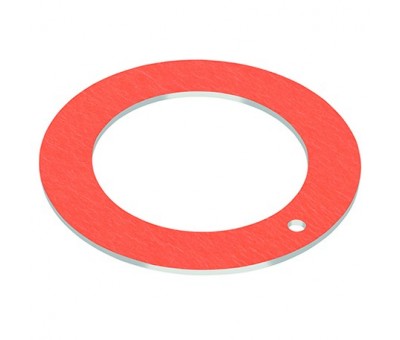

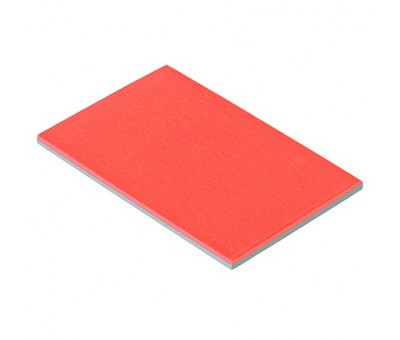

Sur commande, sont également disponibles dans le même matériau : bagues cylindriques, rondelles de butée, plaques de glissement, demi-coussinets, pièces matricées, paliers spéciaux adaptés aux besoins du client
Conditions de fonctionnement :
- A sec Bon
- Huilé Très bon
- Graissé Très bon
- Lubrifié à l'eau Pas approprié
- Autres fluides Pas approprié
Caractéristiques
Structure et compostion :
- Palier Lisse Composite en Métal-Polymère
- Support Acier + Couche de Bronze Poreux + POM Modifié
| PROPRIÉTÉS GÉNÉRALES | Unité | Valeur | |
| Pression maximale, p | Statique | N/mm2 | 110 |
| Dynamique | N/mm2 | 45 | |
| Température de fonctionnement | Min | °C | -60 |
| Max | °C | 130 | |
| À SEC | |||
| Vitesse de glissement maximale, U | m/s | 1.5 | |
| Facteur pU maximal | N/mm2 x m/s | 1.4 | |
| Coefficient de frottement, f | 0.15 - 0.30 | ||
| LUBRIFIÉ À LA GRAISSE | |||
| Vitesse de glissement maximale, U | m/s | 2.5 | |
| Facteur pU maximal | N/mm2 x m/s | 2.8 | |
| Coefficient de frottement, f | 0.05 - 0.10 | ||
| LUBRIFIÉ À L'HUILE | |||
| Vitesse de glissement maximale, U | m/s | 10.0 | |
| Facteur pU maximal | N/mm2 x m/s | 10.0 | |
| Coefficient de frottement, f | 0.03 - 0.08 | ||
| RECOMMANDATIONS | |||
| Rugosité de l’arbre rectifié, Ra | µm | ≤ 0.4 | |
| Dureté de l'arbre | Normale | HB | > 200 |
| Pour une plus grande durée de vie | HB | > 350 |
