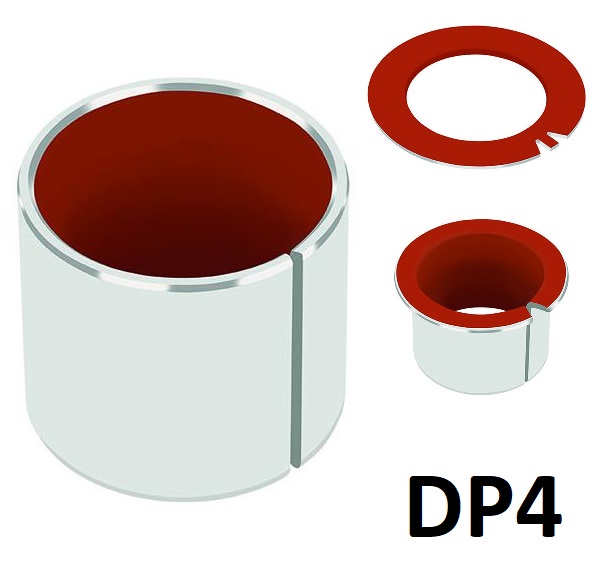

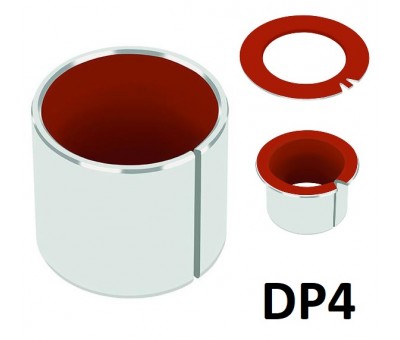

Palier lisse anti-friction acier bronze PTFE DP4®
Fonctionnant à sec avec une bonne résistance à l'usure et un faible coefficient de frottement, ce palier antifriction offre également de très bonnes performances dans les applications lubrifiées.
Le palier lisse anti friction acier bronze PTFE DP4® est particulièrement recommandé pour les mouvements linéaires, oscillants et rotatifs.
Approuvé suivant le standard DIN EN 1797: 2002-02 et ISO 21010: 2004-04 (récipients cryogéniques, compatibilité gaz/matériaux) il convient pour tuyaux, vannes, fixations et autres composants en contact avec de l'oxygène liquide ou gazeux, soumis à une température maximale de 60°C et à une pression d'oxygène de 25 bars.
La bague cylindrique DP4® est également conforme aux normes FAR 25.853 et FAR 25.855 (Federal Aviation Regulations) de la réglementation aéronautique, ce qui rend sont utilisation possible dans le secteur aéronautique et notamment la conception de cabine d'avion.
La conception des paliers lisses antifriction DP4® s'appuie sur des matériaux sans plomb conforme aux directives européennes EVL, WEEE et RoHS
Conditions de fonctionnement :
- A sec Bon
- Huilé Très bon
- Graissé Bon
- Lubrifié à l'eau Assez bon
- Autres fluides Bon
Caractéristiques
Structure et compostion :
- Palier Lisse Composite en Métal-Polymère
- Support Acier + Couche de Bronze Poreux
- PTFE + Charges
| PROPRIÉTÉS GÉNÉRALES | Unité | Valeur | |
| Pression maximale, p | Statique | N/mm2 | 250 |
| Dynamique | N/mm2 | 140 | |
| Température de fonctionnement | Min | °C | -200 |
| Max | °C | 280 | |
| Coefficient de dilatation thermique linéaire | Parallèle à la surface | 10-6/K | 11 |
| Perpendiculaire à la surface | 10-6/K | 30 | |
| À SEC | |||
| Vitesse de glissement maximale, U | m/s | 2.5 | |
| Facteur pU maximal | N/mm2 x m/s | 1.0 | |
| Coefficient de frottement, f | 0.04-0.25 * | ||
| LUBRIFIÉ À L'HUILE | |||
| Vitesse de glissement maximale, U | m/s | 5.0 | |
| Facteur pU maximal | N/mm2 x m/s | 10.0 | |
| Coefficient de frottement, f | 0.02-0.08 | ||
| RECOMMANDATIONS | |||
| Rugosité de l’arbre rectifié, Ra | A sec | µm | 0.3 - 0.5 |
| Lubrifié | µm | ≤0.05 - 0.4* | |
| Dureté de l'arbre | Sans traitement acceptable, | ||
| dureté d'arbre > 200 HB pour une plus grande durée de vie | |||
* Dépend des conditions d'utilisation
