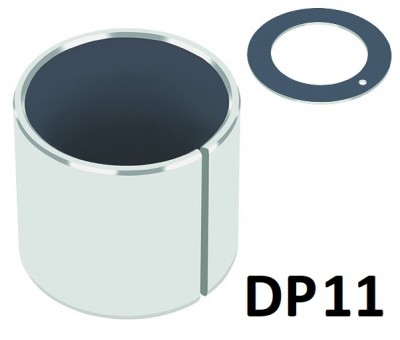

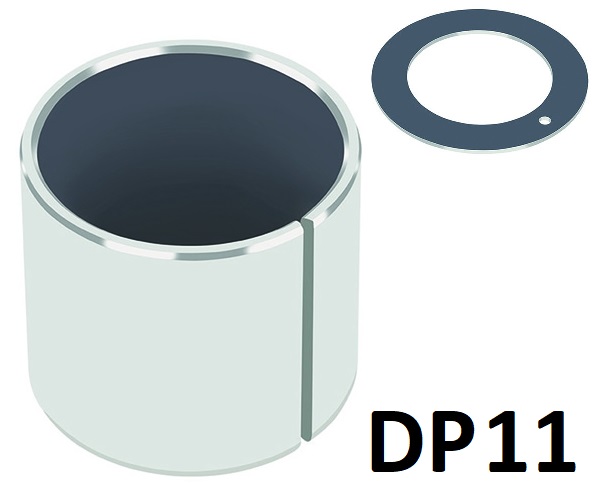

Palier lisse composite - fonctionnement à sec DP11
Le palier lisse composite (métal polymère) DP11 fournit ses meilleures performances anti friction dans le cadre d’un fonctionnement à sec. Avec un faible coefficient de frottement, il offre une très bonne résistance à l'usure sous des conditions de charges, de vitesses ou de températures variées.
Répondant aux applications avec mouvements d’oscillations de fréquences élevées et de faible amplitude, ce palier lisse est recommandé pour les mouvements linéaires, oscillants et rotatifs.
Conforme à la norme fédérale de sécurité FMVSS 302 relative aux conditions de résistance à la combustion des matériaux utilisés dans les habitacles des véhicules motorisés, ce palier antifriction est un composant privilégié pour la construction automobile.
La bague métal polymère DP 11 est conçue en matériau sans plomb conforme aux directives européennes EVL, WEEE et RoHS
Conditions de fonctionnement :
- A sec Très bon
- Huilé Bon
- Graissé Assez bon
- Lubrifié à l'eau Non recommandé
- Autres fluides Assez bon
Et pour une meilleure performance :
- Graissé DP4 / DX
- Lubrifié à l'eau DP4-B
- Autres fluides DP4 / DP31
Caractéristiques
Structure et composition :
- Palier Lisse Composite en Métal-Polymère
- Support Acier + Couche de Bronze Poreux
- PTFE + Lubrifiants Solides + Charges
| PROPRIETES GÉNÉRALES | Unité | Valeur | |
| Pression maximale, p | Statique | N/mm2 | 250 |
| Dynamique | N/mm2 | 140 | |
| Température de fonctionnement | Min | °C | -200 |
| Max | °C | 280 | |
| Coefficient de dilatation thermique linéaire | Parallèle à la surface | 10-6/K | 11 |
| Perpendiculaire à la surface | 10-6/K | 30 | |
| À SEC | |||
| Vitesse de glissement maximale, U | m/s | 2.5 | |
| Facteur pU maximal | N/mm2 x m/s | 1.0 | |
| Coefficient de frottement, f | 0.04 - 0.25 * | ||
| LUBRIFIÉ À L'HUILE | |||
| Vitesse de glissement maximale, U | m/s | 5.0 | |
| Facteur pU maximal | N/mm2 x m/s | 10.0 | |
| Coefficient de frottement, f | 0.02 - 0.08 | ||
| RECOMMANDATIONS | |||
| Rugosité de l’arbre rectifié, Ra | A sec | µm | 0.3 - 0.5 |
| Dureté de l'arbre | Sans traitement acceptable, | ||
| dureté d'arbre > 200 HB pour une plus grande durée de vie | |||
* Dépend des conditions d'utilisation

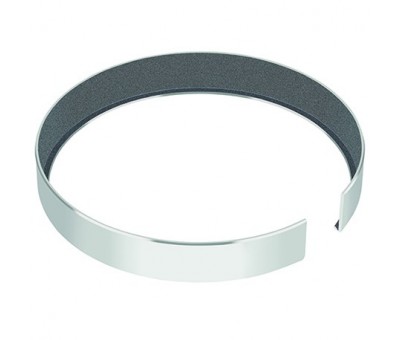

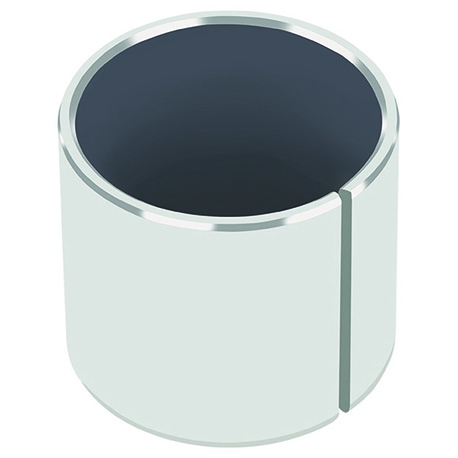

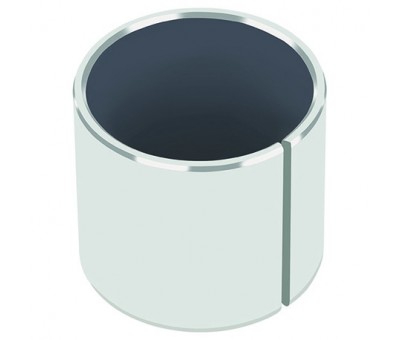

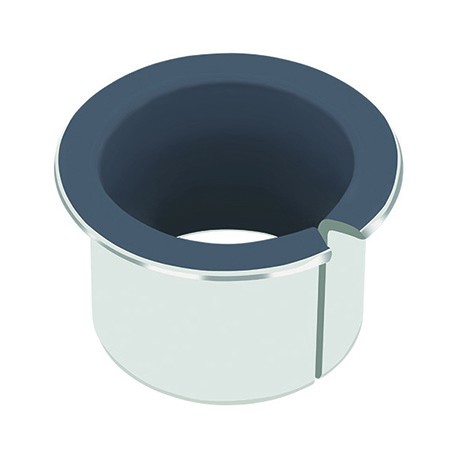

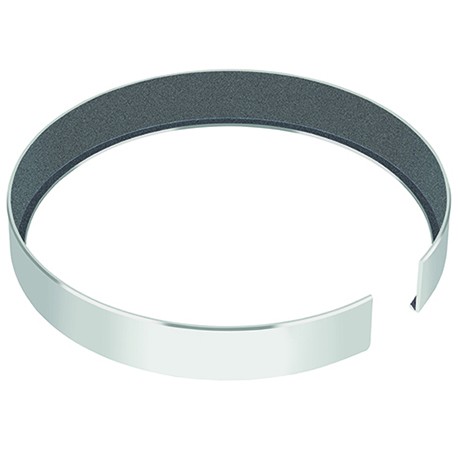

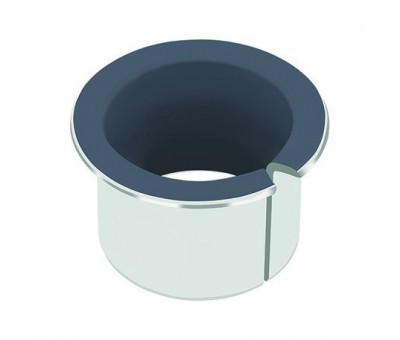

Disponibles sur commande : bagues cylindriques, bagues à collerette, rondelles de butée, rondelles à joue, plaques de glissement, demi-coussinets, pièces embouties ou matricées, paliers spéciaux adaptés aux besoins du client
