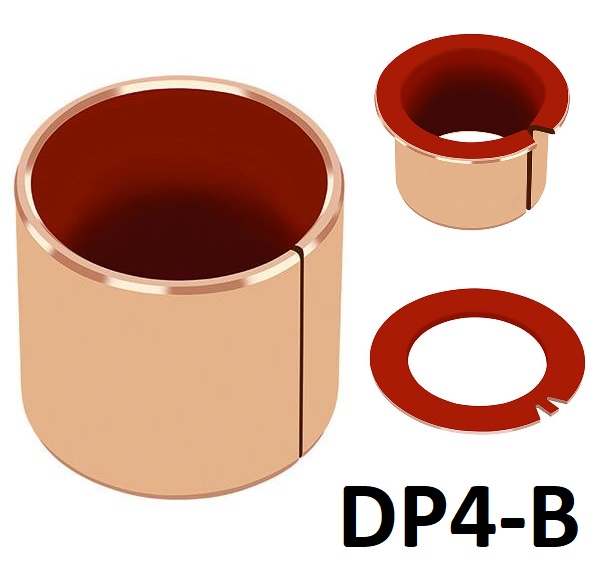

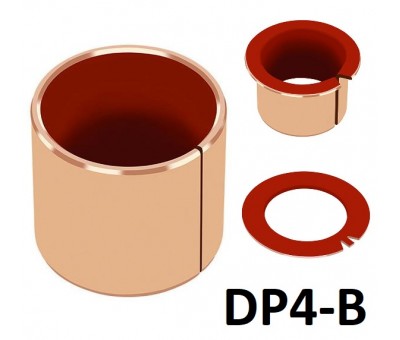

Palier Lisse Bronze polymère PTFE DP4-B
Le palier lisse DP4-B est un élément composite métal polymère avec une base bronze associée à du PTFE. Il fonctionne à sec avec une bonne résistance à l'usure et un faible coefficient de frottement sous des conditions diverses de charges, vitesses et températures
Offrant de très bonnes performances dans les applications lubrifiées, ce palier lisse bronze PTFE fournit également de bonnes performances dans les applications lubrifiées à la graisse. Il est en ce sens recommandé pour les mouvements linéaires, oscillants et rotatifs
Le support en bronze améliore la résistance à la corrosion de la bague DP4B en milieux humides et salins
Matériau sans plomb conforme aux directives européennes EVL, WEEE et RoHS
Il est disponible en standard sous forme de

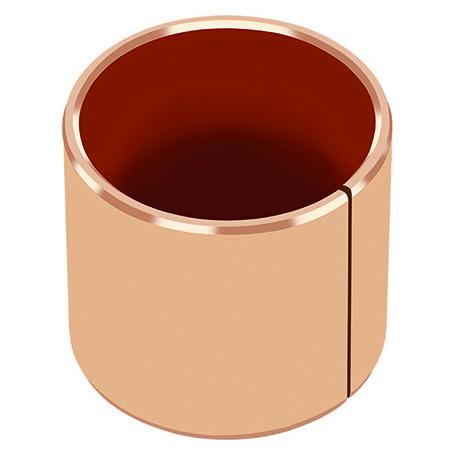

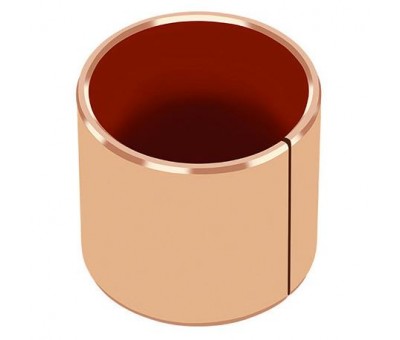

- Bagues cylindriques

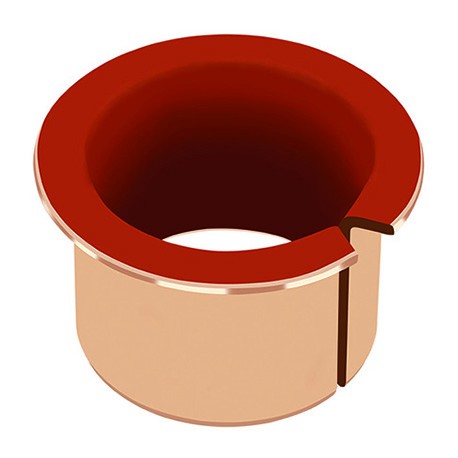

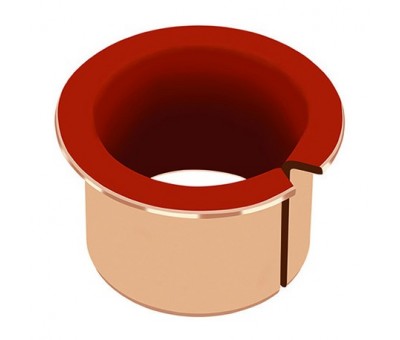

- Bagues à collerette

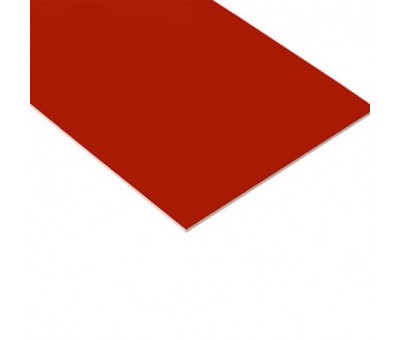

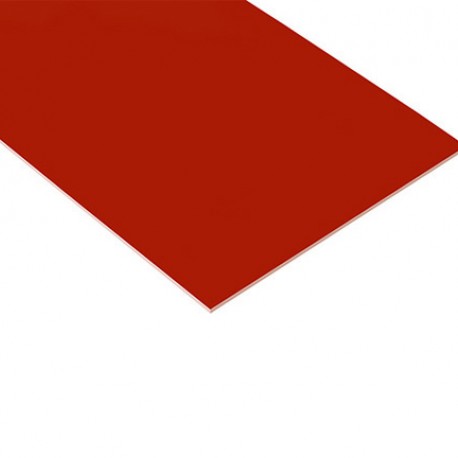

- Plaques de glissement
Sur commande, le matériau peut également être fourni sous forme de : paliers de formes standard avec dimensions spéciales, rondelles de butée, rondelles à joue, demi-coussinets, pièces embouties ou matricées, paliers avec encoches, trous et gorges matricées ou usinées pour passage du lubrifiant
Conditions de fonctionnement
- A sec : bon
- Huilé : très bon
- Graissé : bon
- Lubrifié à l'eau : bon
- Autres fluides : bon
Caractéristiques
Structure et composition
- Palier Lisse Composite en Métal-Polymère
- Support Bronze + Couche de Bronze Poreux
- PTFE + Charges
| PROPRIÉTÉS GÉNÉRALES | Unité | Valeur | |
| Pression maximale, p | Statique | N/mm2 | 140 |
| Dynamique | N/mm2 | 140 | |
| Température de fonctionnement | Min | °C | -200 |
| Max | °C | 280 | |
| Coefficient de dilatation thermique linéaire | Parallèle à la surface | 10-6/K | 18 |
| Perpendiculaire à la surface | 10-6/K | 36 | |
| À SEC | |||
| Vitesse de glissement maximale, U | m/s | 2.5 | |
| Facteur pU maximal | N/mm² x m/s | 1.0 | |
| Coefficient de frottement, f | 0.04 - 0.25 * | ||
| LUBRIFIÉ À L'HUILE | |||
| Vitesse de glissement maximale, U | m/s | 5.0 | |
| Facteur pU maximal | N/mm² x m/s | 10.0 | |
| Coefficient de frottement, f | 0.02-0.08* | ||
| RECOMMANDATIONS | |||
| Rugosité de l’arbre rectifié, Ra | A sec | µm | 0.3 - 0.5 |
| Lubrifié | µm | ≤0.05-0.40* | |
| Dureté de l'arbre | Sans traitement acceptable | ||
| dureté d'arbre > 200 HB pour une plus grande durée de vie | |||
* Dépend des conditions d'utilisation
