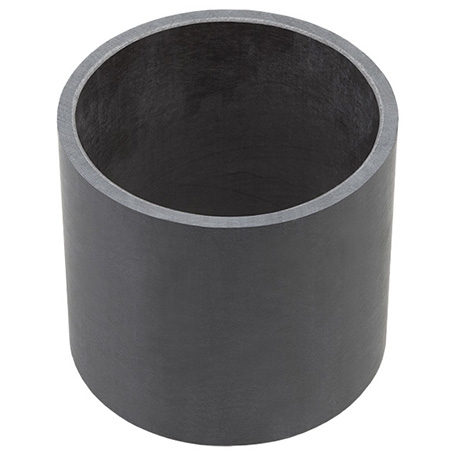

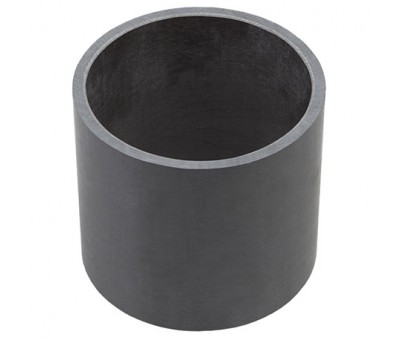

Palier lisse à enroulement filamentaire avec ruban PTFE GAR-FIL
Produit par enroulement filamentaire de fibre de verre + résine, le palier lisse composite GAR-FIL intègre un ruban chargé de PTFE qui offre de très bonnes propriétés antifriction et de résistance à l'usure. Il répond aux applications nécessiatant une capacité de charge élevée.
Offrant une bonne résistance aux produits chimiques et une excellente résistance à la pollution, ce palier armé fibre de verre est adapté aux hautes vitesses.
Ses diamètres intérieur et extérieur usinables
Disponible en standard dans la configuration bague cylindrique lisse, il est sur demande déclinable en : bague cylindrique de dimensions et d'épaisseurs de paroi non standard, bague à collerette, bague à alésage carré ou hexagonal, palier avec revêtement antifriction sur le diamètre extérieur ou encore palier de forme spéciale.
Conditions de fonctionnement
- A sec Très bon
- Huilé Très bon
- Graissé Assez bon
- Lubrifié à l'eau Assez bon
- Autres fluides Très bon
Caractéristiques
STRUCTURE ET COMPOSITION
Palier Composite en Fibres de Verre, Résine Epoxyde et Ruban- Ruban chargé de PTFE d‘épaisseur standard de 0.38 mm, (épaisseur de 0.76 mm sur demande) + Enroulement filamentaire de fibres de verre et imprégnation de résine époxyde haute température
| PROPRIÉTÉS GÉNÉRALES | Unité | Valeur | |
| Pression maximale, p | Statique | N/mm2 | 140 |
| Dynamique | N/mm2 | 140 | |
| Température de fonctionnement | Min | °C | -195 |
| Max | °C | 205 | |
| À SEC | |||
| Vitesse de glissement maximale, U | m/s | 2.5 | |
| Facteur pU maximal | N/mm2 x m/s | 1.23 | |
| Coefficient de frottement, f | 0.02 - 0.12 * | ||
| RECOMMANDATIONS | |||
| Rugosité de l’arbre rectifié, Ra | µm | ≤ 0.4 | |
| Dureté de l'arbre | HB | > 200 |
