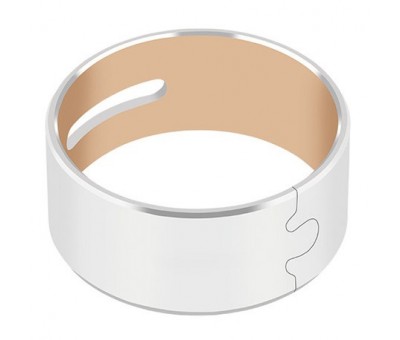

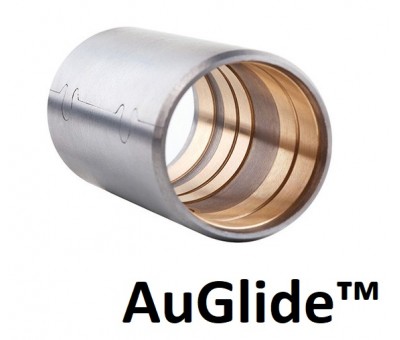

Palier lisse bi-métal acier bronze sans plomb AuGlide™
Le Palier lisse bi-métal acier bronze AuGlide™ est une bague usinable, sans-plomb qui vous confère une grande liberté de conception, notamment dans la réalisation d’alvéoles ou de formes spécifiques sur mesure.
Capable de supporter de hautes températures et des pressions spécifiques élevées, il fournit une excellente résistance à l’usure et à la fatigue même exposé à des charges dynamiques ou par à-coups.
Adapté à une lubrification à l’huile ou à la graisse, il convient à un fonctionnement hydrodynamique.
Particulièrement performant avec des mouvements d'oscillation, ce palier lisse acier bronze de faible épaisseur de paroi peremt un assemblage compact.

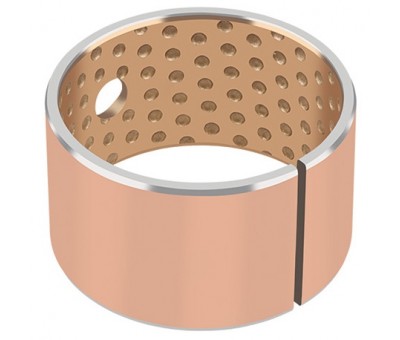

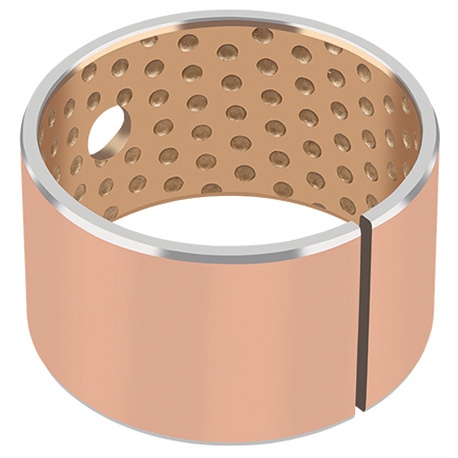

Les alvéoles présentes à la surface du palier servent de réserve de graisse pour espacer les intervalles de graissage
Conditions de fonctionnement :
- A sec Pas approprié
- Huilé Bon
- Graissé Très bon
- Lubrifié à l'eau Pas approprié
- Autres fluides Pas approprié
Caractéristiques
STRUCTURE ET COMPOSITION
- Support Acier avec Couche de Bronze
| PROPRIÉTÉS GÉNÉRALES | Unité | Valeur | |
| Pression maximale, p | Statique | N/mm2 | 300 |
| Dynamique | N/mm2 | 140 | |
| Température de fonctionnement | Min | °C | -40 |
| Max graissé | °C | 150 | |
| Max huilé | °C | 250 | |
| LUBRIFIÉ À LA GRAISSE / À L'HUILE | |||
| Vitesse de glissement maximale, U | m/s | 2.5 | |
| Facteur pU maximal | N/mm2 x m/s | 2.8 | |
| Coefficient de frottement, f | Graissé | 0.05 - 0.12 | |
| Huilé | 0.04 - 0.12 | ||
| RECOMMANDATIONS | |||
| Rugosité de l’arbre, Ra | Normale | µm | ≤ 0.8 |
| Dureté de l'arbre | Normale | HB | > 200 |
| Pour une plus grande durée de vie | HB | > 350 |
Le palier lisse bimétallique AuGlide™ est connu sous diverses appellations telles que SZ ou GGB SZ. Il est privilégié dans la filière automobile - automotive (pour applications en transmissions, pivots d’essieu, étrier de frein) ainsi que dans la construction mécanique en Industrie : Machinerie agricole, engins de terrassement, machines textiles, équipements pneumatiques, engins de levage, manutention mécanique, vérins hydrauliques, véhicules de chantier, et bien d’autres encore.
Disponibles sur commande, il peut être décliné en bague cylindrique et plaque de glissement avec dimensions non-standard, paliers spéciaux adaptés aux normes RoHS et aux besoins du client.
