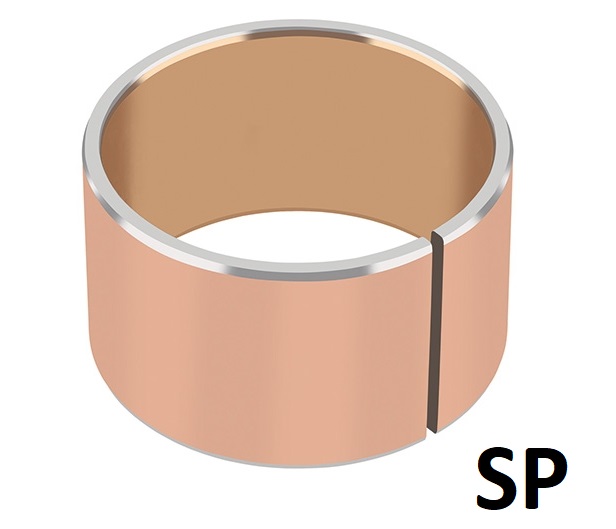

Palier lisse bimétal conforme à la norme SAE 794 SP
Palier lisse bimétal conforme à la norme SAE 794 SP

Palier lisse bimétal conforme à la norme SAE 794 SP

En savoir plus

Caractéristiques :

Voir toutes les caractéristiques
04 28 28 00 68

Conforme à la Norme SAE 794, le palier Lisse bimétal SP est fabriqué avec support acier et couche de bronze au plomb. Il convient aux applications lubrifiées avec surface de glissement lisse.
Ce palier bimétallique est adapté pour fonctionnement à l’huile ou à la graisse.

Conditions de fonctionnement :

  • A sec     Pas approprié
  • Huilé     Bon
  • Graissé Bon
  • Lubrifié à l'eau  Pas approprié
  • Autres fluides   Pas approprié

Caractéristiques

STRUCTURE ET COMPOSITION

  • Support en Acier avec Couche de Bronze au Plomb
  • Acier + CuPb26Sn2



PROPRIÉTÉS GÉNÉRALES   Unité Valeur
Pression maximale, p Statique N/mm2 250
  Dynamique N/mm2 120
Température de fonctionnement Min °C - 40
  Max graissé °C 150
  Max huilé °C 250

LUBRIFIÉ À LA GRAISSE / À L'HUILE
Vitesse de glissement maximale, U   m/s 2.5
Facteur pU maximal   N/mm2 x m/s 2.8
Coefficient de frottement, f Graissé   0.05 - 0.12
Coefficient de frottement, f Huilé   0.04 - 0.12

RECOMMANDATIONS
Rugosité de l’arbre rectifié, Ra   µm ≤ 0.4
Dureté de l'arbre Normale HB > 200
  Pour une plus grande durée de vie HB > 350



Disponible sur commande : bagues cylindriques et rondelles de butée de dimensions non standard, plaques de glissement, paliers spéciaux adaptés aux besoins du client
