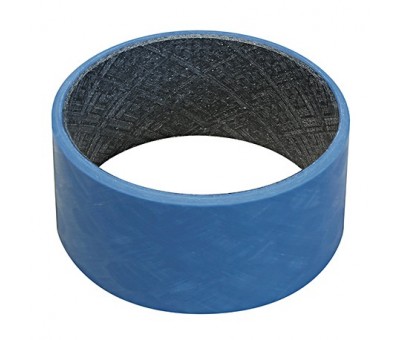

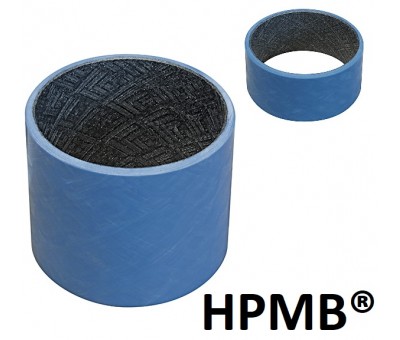

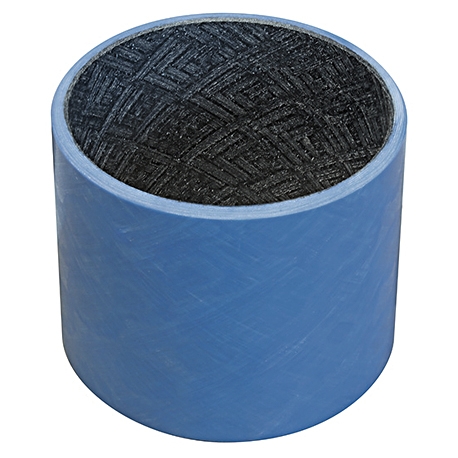

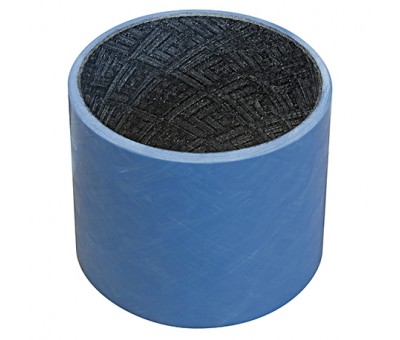

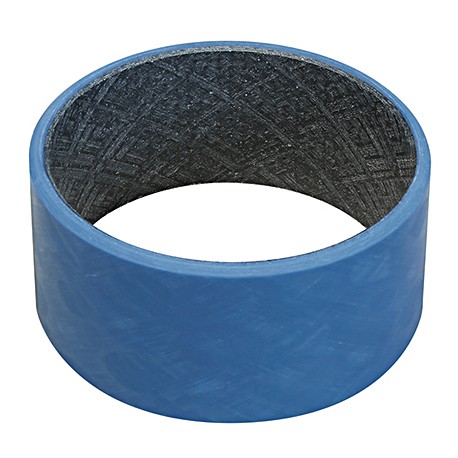

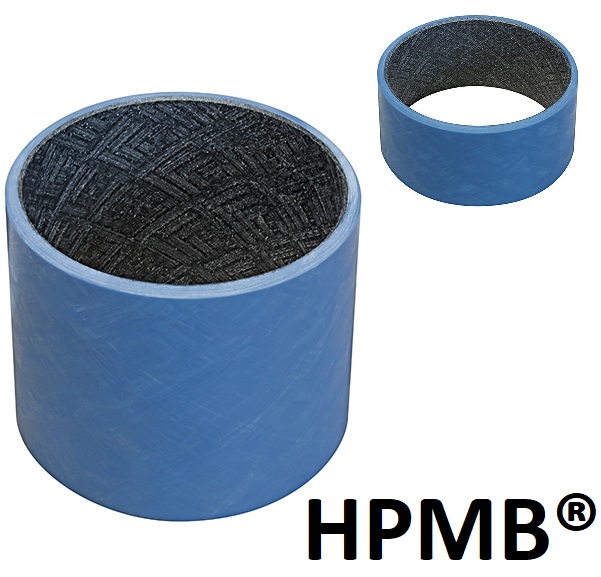

Palier lisse composite haute précision HPMB®
Destiné aux applications de forte charge, le palier lisse composite HPMB® est un coussinet dont les diamètres intérieur et extérieur peuvent être usinés pour une haute précision. Il engendre ainsi des tolérances de circularité et concentricité réduites.
Proposant une excellente résistance aux chocs, aux charges d‘angle et la corrosion, les paliers de haute précision HPMB® préusinés par GGB peuvent être montés directement dans leur logement.
Ils sont d’un usinage facile in situ, avant leur montage dans le logement du diamètre intérieur du palier, avec un outil d'usinage monobloc.
Après montage du palier lisse haute précision HPMB® dans le logement, usinage du diamètre intérieur avec outil d'usinage monobloc pour une précision supérieure (tolérance du diamètre de IT7/H7 atteignable)
Présentant un faible coefficient de frottement avec un ''stick-slip'' négligeable, le palier lisse autolubrifiant HPMB® est résistant à l'usure.
Dimensionnellement stable, il fonctionne sans graisse, pour un plus grand respect de l'environnement
Conditions de fonctionnement :
- A sec Très bon
- Huilé Assez bon
- Graissé Non recommandé
- Lubrifié à l'eau
- Très bon
- Autres fluides A vérifier par des essais
Caractéristiques
STRUCTURE ET COMPOSITION
- Palier Composite à Enroulement Filamentaire
- Enroulement filamentaire usinable composé de PTFE et fibres hautes résistances et imprégnées de résine époxyde autolubrifiante haute température qui sert de surface de glissement + Enroulement filamentaire de fibres de verre imprégnées de résine époxyde autolubrifiante haute température
| PROPRIÉTÉS GÉNÉRALES | Unité | Value | |
| Pression maximale, p | Statique | N/mm2 | 210 |
| Dynamique | N/mm2 | 140 | |
| Température de fonctionnement | Min | °C | -196 |
| Max | °C | 163 | |
| Coefficient de dilatation thermique linéaire | Parallèle à la surface | 10-6/K | 12.6 |
| A SEC | |||
| Vitesse de glissement maximale, U | m/s | 0.13 | |
| Facteur pU maximal | N/mm2 x m/s | 1.23 | |
| Coefficient de frottement, f | 0.03 - 0.12 * | ||
| RECOMMANDATIONS | |||
| Rugosité de l’arbre rectifié, Ra | µm | 0.2 - 0.8 | |
| Dureté de l'arbre | Normale | HB | > 180 |
| Pour une plus grande durée de vie | HB | > 480 |
* Dépend des conditions d'utilisation
Le palier lisse composite de Haute Précision HPMB® est disponible sur demande en finition bague cylindrique préusinée, bagues cylindrique, bague à collerette (sous réserve d'étude de faisabilité).
