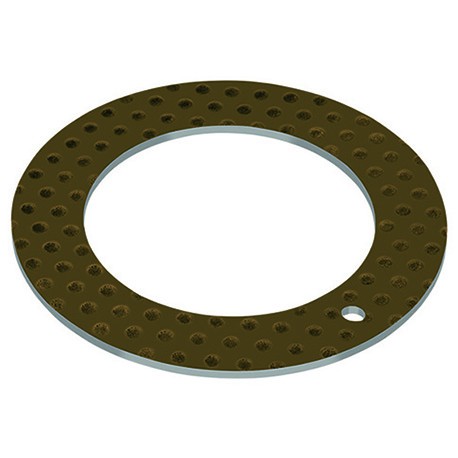

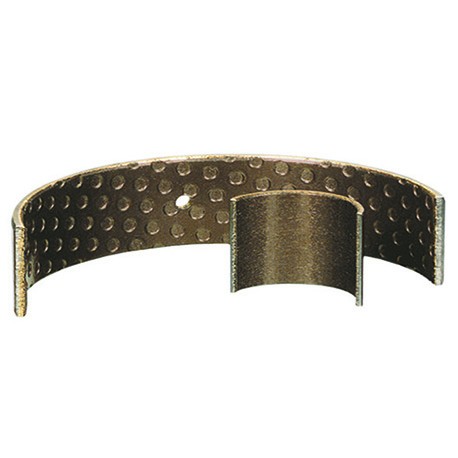

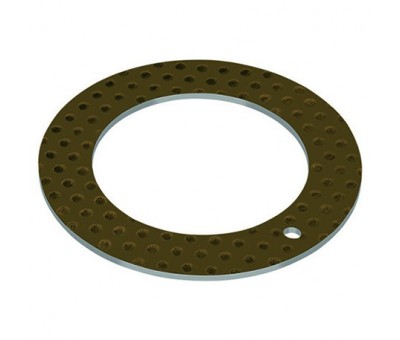

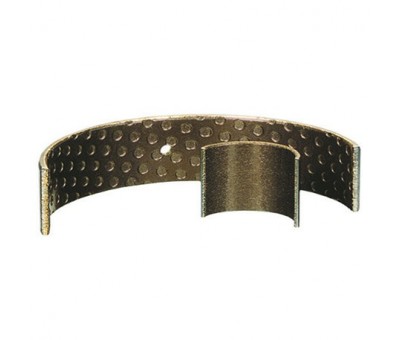

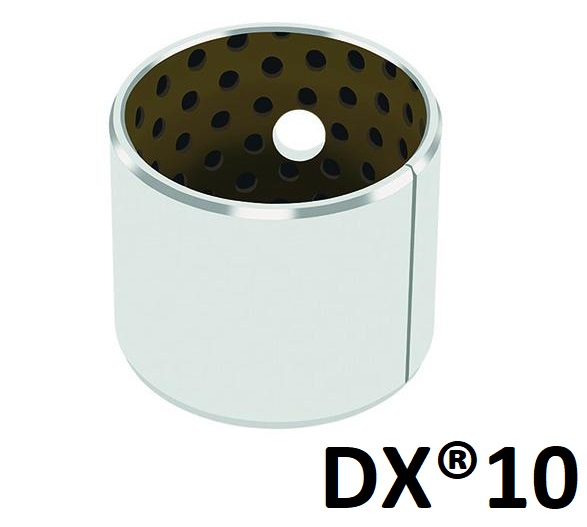

Palier lisse composite lubrifié environnement sévère DX®10
D'une conception composite associant acier, bronze poreux et polymère de haute technicité, le palier DX®10 est parfaitement adapté aux conditions de fonctionnement en environnement sévère, avec des contraintes mécaniques élevées et de fortes charges.
Sa fabrication lui permet de restituer une bonne résistance à l'usure, une excellente résistance chimique et excellente résistance à l'érosion. Il est composé de matériaux sans-plomb conforme aux directives européennes EVL, RoHS et WEEE.
Le diamètre intérieur de ce palier lisse composite lubrifié DX®10 est usinable par brochage ou alésage permettant des tolérances réduites.
Conditions de fonctionnement :
- A sec Assez bon
- Huilé Très bon
- Graissé Très bon
- Lubrifié à l'eau Pas approprié
- Autres fluides Assez bon
Caractéristiques
STRUCTURE ET COMPOSITION
- Palier Lisse Composite en Métal-Polymère
- Support Acier + Couche de Bronze Poreux
- Polymère Haute Technologie
| PROPRIÉTÉS GÉNÉRALES | Unité | Valeur | |
| Pression maximale, p | Statique | N/mm2 | 250 |
| Dynamique | N/mm2 | 140 | |
| Température de fonctionnement | Min | °C | -40 |
| Max | °C | 175 | |
| LUBRIFIÉ À LA GRAISSE | |||
| Vitesse de glissement maximale, U | m/s | 2.5 | |
| Facteur pU maximal | N/mm2 x m/s | 2.8 | |
| Coefficient de frottement, f | 0.01 - 0.10 | ||
| LUBRIFIÉ À L'HUILE | |||
| Vitesse de glissement maximale, U | m/s | 10.0 | |
| Facteur pU maximal | |||
| N/mm2 x m/s | 2.8 | ||
| Coefficient de frottement, f | 0.01 - 0.06 | ||
| RECOMMANDATIONS | |||
| Rugosité de l’arbre rectifié, Ra | µm | ≤ 0.4 | |
| Dureté de l'arbre | Normale | HB | > 200 |
| Pour une plus grande durée de vie | HB | > 350 |
