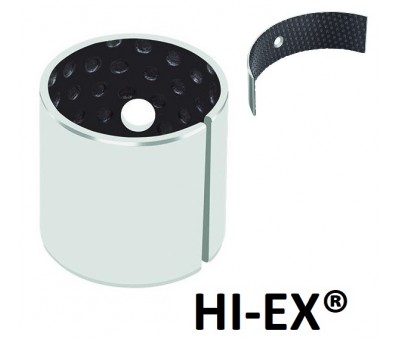

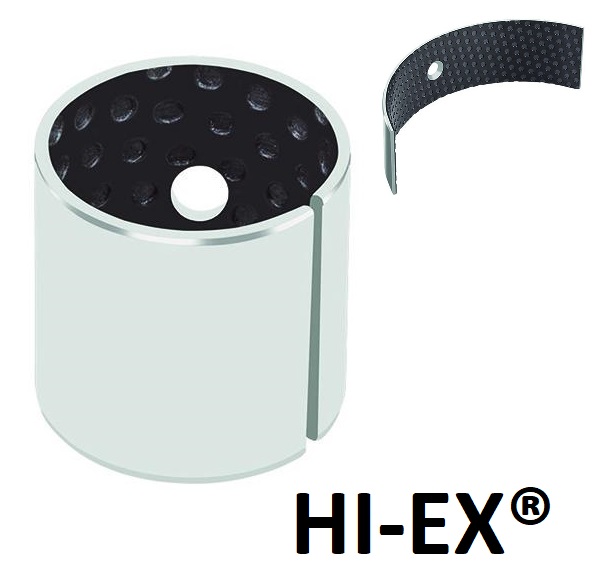

Palier lisse hydrodynamique métal polymère HI-EX®

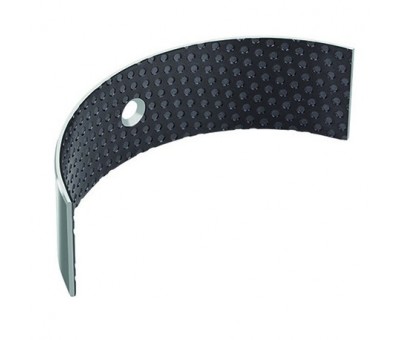

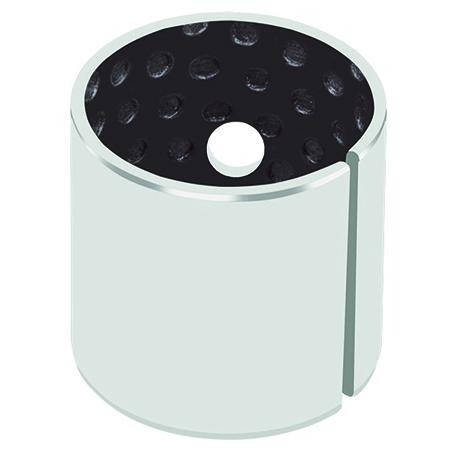

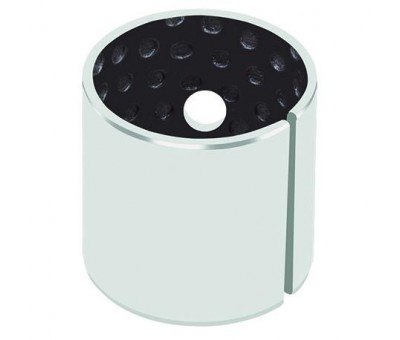

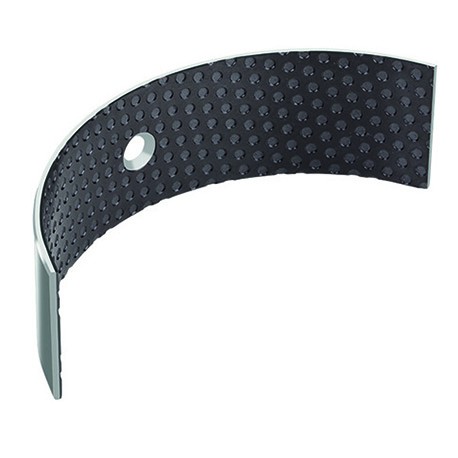

D'une conception métal polymère, le palier lisse hydrodynamique HI-EX® est livré en standard avec une surface antifriction alvéolée pour assurer une réserve et une distribution optimales de la graisse.
Cela lui assure une bonne résistance à l'usure sous conditions de lubrification mixte (film de lubrifiant de faible épaisseur)

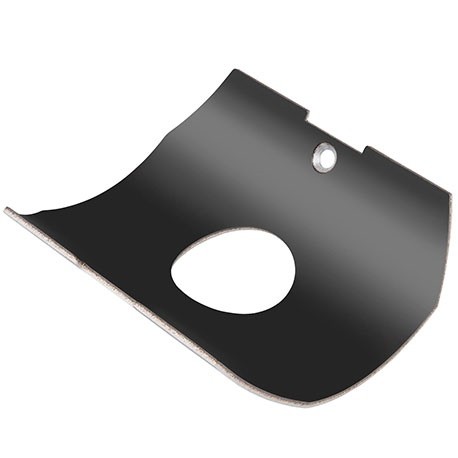

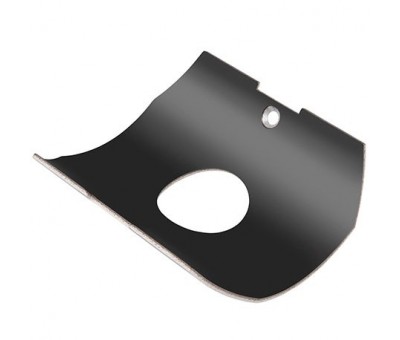

Une version de cette bague composite avec surface antifriction lisse est disponible pour les applications en régime hydrodynamique
La température maximale de fonctionnement de ce palier lisse hydrodynamique métal polymère est de 250°C / 480°F
Adapté aux lubrifiants de faible viscosité, il offre une bonne résistance aux produits chimiques
Matériau sans-plomb conforme aux directives européennes EVL, RoHS et WEEE
Conditions de fonctionnement :
- A sec Assez bon
- Huilé Bon
- Graissé Très bon
- Lubrifié à l'eau Bon
- Autres fluides Bon
Caractéristiques
STRUCTURE ET COMPOSITION :
- Palier Lisse Composite en Métal-Polymère
- Support Acier + Couche de Bronze Poreux
- PEEK + PTFE + Charges
| PROPRIÉTÉS GÉNÉRALES | Unité | Valeur | |
| Pression maximale, p | Statique | N/mm2 | 140 |
| Dynamique | N/mm2 | 140 | |
| Température de fonctionnement | Min | °C | -150 |
| Max | °C | 250 | |
| Coefficient de dilatation thermique linéaire | Parallèle à la surface | 10-6/K | 11 |
| Perpendiculaire à la surface | |||
| 10-6/K | 29 | ||
| LUBRIFIÉ À LA GRAISSE | |||
| Vitesse de glissement maximale, U | m/s | 2.5 | |
| Facteur pU maximal | N/mm2 x m/s | 2.8 | |
| Coefficient de frottement, f | 0.08 - 0.12 | ||
| LUBRIFIÉ À L'HUILE | |||
| Vitesse de glissement maximale, U | m/s | 10.0 | |
| Facteur pU maximal | N/mm2 x m/s | 10.0 | |
| Coefficient de frottement, f | 0.03 - 0.08 | ||
| RECOMMANDATIONS | |||
| Rugosité de l’arbre rectifié, Ra | µm | ≤ 0.05 – 0.40 * | |
| Dureté de l'arbre | Normale | HB | > 200 |
| Pour une plus grande durée de vie | HB | > 350 |
